Hur kan detta ens vara möjligt?
Hej!
Borde inte strålarna på bilden nedan reflekteras mot en brännpunkt?
Efter linsen ser de ut att komma från ett fokus på andra sidan linsen. Så verkar väl vara fallet?
Vad menar du? Jag kan inte heller förstå varför det blir som på bilden.
Ljuset kommer från höger i bild.
De 5 lasrarna skickar ljus parallellt med den negativa linsens optiska axel. Efter linsen ser ljuset ut att komma från en punkt (som ligger till höger utanför bild).
(Man ser även några olika reflexer.)
Linsen ser ut som ett "omvänt förstoringsglas", den är smalare på mitten än i kanterna. Konvex, brukar man säga.
En sådan lins sprider ljuset. Förstoringsglaset samlar ju ljuset.

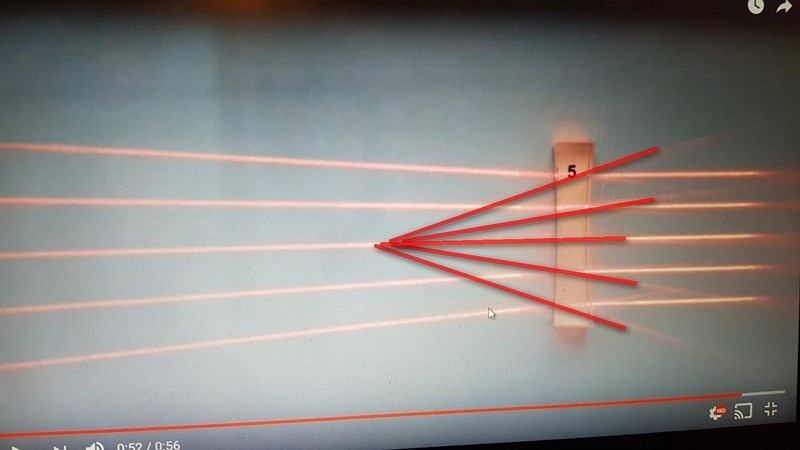

Jag har försökt rita in hur ljusstrålarna går, lite tydligare:
Dr. G skrev :Ljuset kommer från höger i bild.
De 5 lasrarna skickar ljus parallellt med den negativa linsens optiska axel. Efter linsen ser ljuset ut att komma från en punkt (som ligger till höger utanför bild).
(Man ser även några olika reflexer.)
Ljuset ser ut att komma från en punkt till vänster om linsen.
Ljuset ser ut att komma från en punkt till vänster om linsen.
Från höger som Dr G skrev eftersom man ser reflexer från den sidan.
Det är inte den pukten Dr.G menar. Förläng alla strålarna till vänster om linsen åt höger, så kommer de att konvergera i en punkt utanför bilden åt höger.
Då är det inte reflexer som syns utan någon brist i linsen så den "läcker". Gittereffekt
Ååh! Nu ser jag.
Glöm mitt inlägg. Det mesta blev fel.
Fotot är taget lite snett mot bildskärmen, så jag misstolkade vad jag såg och fattade totalt tvärtom...
Tycker mycket blir tokigt här eftersom det inte finns tillräckligt med information. Bilden är från en film. Vore intressant att se antingen hela filmen eller om det finns en originalfråga.
För den nedersta lasern ser man att ljuset efter linsen (d.v.s till vänster om linsen) böjer av svagt nedåt. Man ser även två reflexer från de två linsytorna. Reflexen som går svagt uppåt (grön) är från den högra linsytan. Reflexen som går starkare nedåt (blå) har reflekteras i linsens vänstra yta och sedan brutits i linsens högra yta.
Håller med. Ljuset kommer från höger och en del av ljuset reflekteras tillbaka pga glaset inte är 100% genomskinligt
Reflexen beror inte på glasets renhet. Det blir alltid en reflex mellan medier med olika brytningsindex (som visserligen i många fall kan elimineras med en antireflexbehandling).
Från luft (n = 1) till glas (n ≈ 1.5) eller från glas till luft blir reflexen (som är beroende på infallsvinkel) för små infallsvinklar c:a 4 % per yta.
Ok, bra att veta. Reflexerna ser dock större ut än 4% men det kan ju bero på exponeringsmetoden mm.
Här är hela videon:
Är saker fortfarande oklara när det gäller negativa linser?

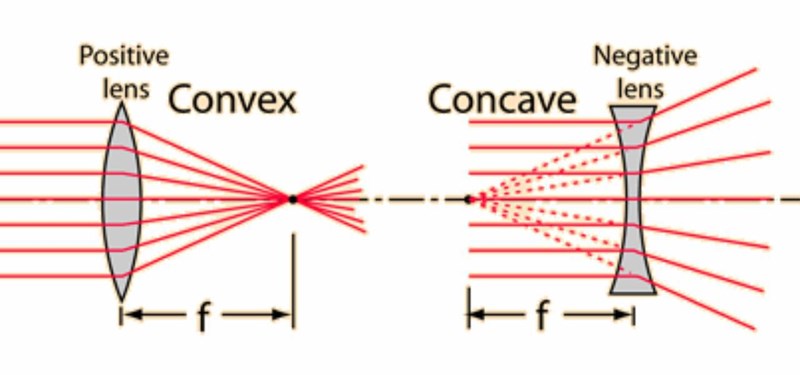

Parallellt ljus in i linsen ser efter linsen ut att komma från en punkt på samma sida som ljuset kom från. Se bild nedan:
