Nilo 96 – Fd. Medlem
Postad: 7 maj 2020 18:18 Redigerad: 7 maj 2020 19:12

Hur funkar kapacitatorn?

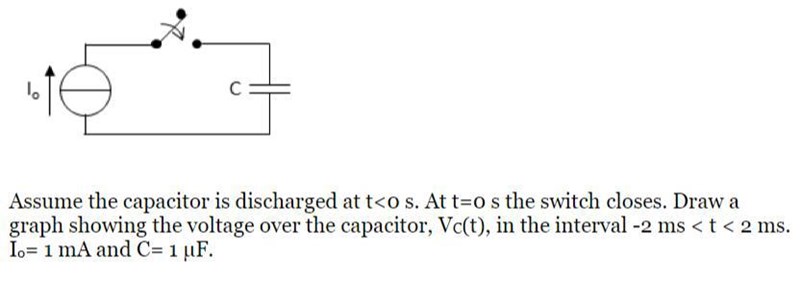

Hej, jag sitter med denna problem:

Jag tänker såhär:

Det är två fall: t<0 och t>0. När fallet t<0 gäller, alltså innan switchen stänger vid t = 0 så är spänningen över kapacitatorn 0 V, detta på grund av att ingen ström flyter igenom kretsen och således är det inte spänning över kapacitatorn. Så mellan -2 ms och 0 ms så är spänningen 0 V.

Fall t>0 är lite förvirrande för mig, detta då jag tänker att switchen stänger vid t = 0 och att kapacitatorn då agerar som en öppen krets. Kvar blir då strömkällan ensam, vilket inte kan stämma.

Jag tänker att man ska använda:

där T är tiden.

Använder jag formeln får jag spänningen vid 2 ms till 2 V, som en linjär linje från 0 ms till 2 ms. Tänker jag rätt? Om jag gör det, kan någon vara snäll och förklara varför kapacitatorn inte funkar som en öppen krets? Gäller det endast när en resistor också är med i kretsen?



Tack på förhand!

JohanF Online 5412 – Moderator
Postad: 7 maj 2020 19:33

Kondensatorn är inte en öppen krets. Kondensatorn lagrar laddning. Ström är ett flöde av laddning.

Lite slarvigt kan jämföra med om du fyller en hink med hjälp av ett vattenflöde
