Hur beräknas inre resistans?

Är du säker på att det inte finns mer information i uppgiften? Så mycket verkar inte vara tillräckligt :(

Jag har en hel del mer uppgifter, men vad behöver jag för uppgifter? Hade i min enfald hoppats på en formel som löste Ri, men så enkelt kanske det inte är?😅

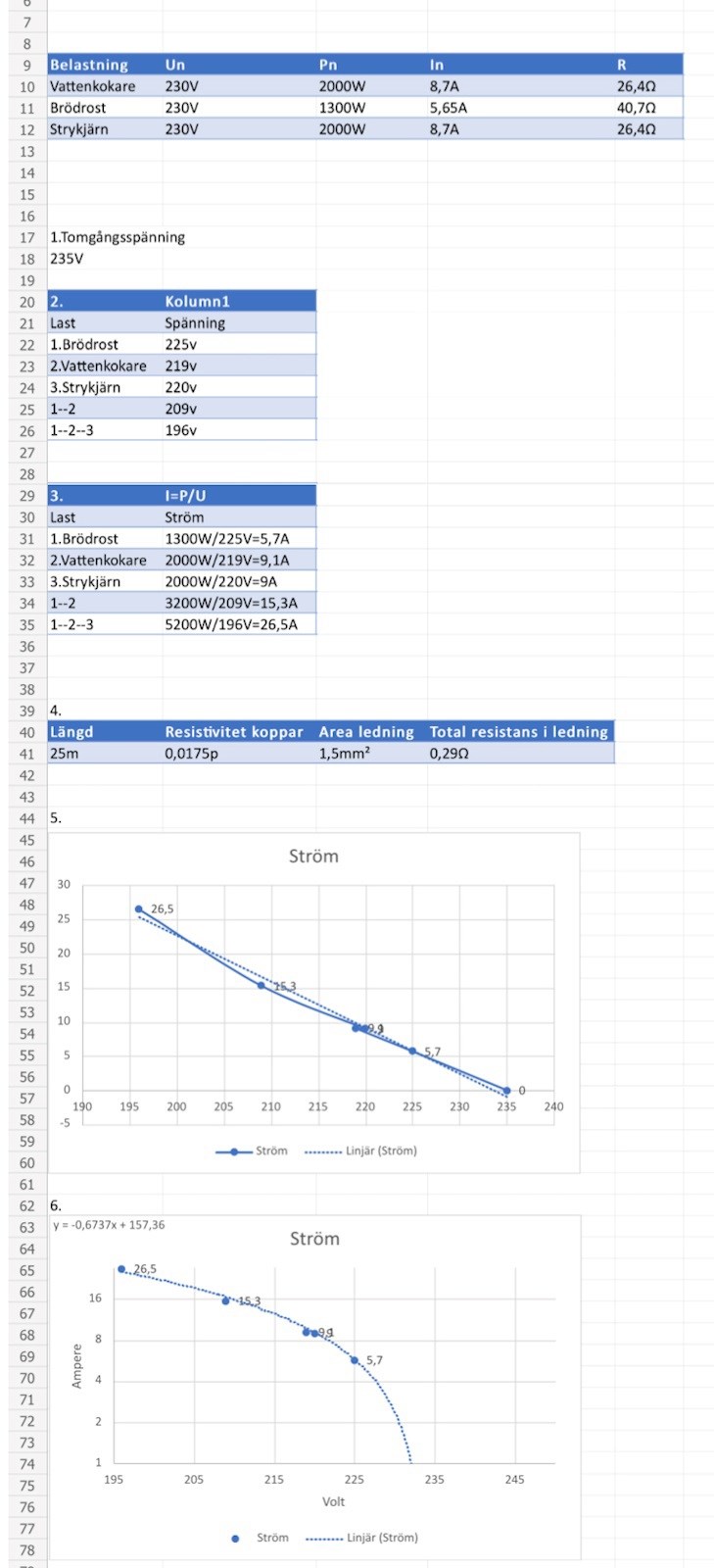

Dom här uppgifterna har jag också.

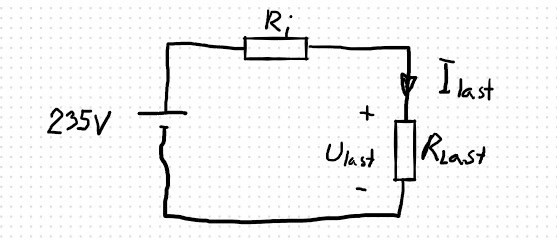

Din krets ser ut såhär:

Spänningen faller över Ri när du lastar med Ilast, Ulast = 235V - Ri * Ilast

Ur det kan du beräkna Ri

Varför 235? Är det inte 230?

Det står i uppgiften: tomgångsspänning=235V

Tomgångsspänningen 235v, Ul=225 Il=5,7

Räknar jag Ri genom att ta E-Ul / Il ?  (235-225)  / 5,7 = 1,75Ω ?

Och om jag vill beräkna nätets inre resistans utifrån trendlinjens skärningspunkter på U och I axeln, vilka värden letar jag efter?

Du kan också välja 2 punkter på linjen (2 mätningar).

T.ex.

• Brödrost: 225V/5,65A
• Alla tre: 196v/26,5A

R_i = dU/dI = 29V/20,85A = 1,39 ohm

---------------

Eller, eftersom du har formeln för trendlinjen (y = -0,6737x + 157,36), kan du räkna med den (och det motsvarar beräkningen med kärningspunkterna):

Inre resistansen är lutningen av linjen, eller i detta fall dess ömsesidigt: 1/0,6737 = 1,48 ohm

Okej, jag tog 157,36/-0,67 = -233,57.  Så kan det gå när man inte tänker igenom vad man håller på att beräkna, stress och ingen reflektion över vad man får för resultat.

Varför blir det 1/0,6737 ? Alltså varför ska just 1 divideras med lutningen?

myranmo skrev:

Varför blir det 1/0,6737 ? Alltså varför ska just 1 divideras med lutningen?

Det beror på vad du har på x- och y-axeln.

(Om du tänker på enheterna: y [A], x [V], så måste enheten för koefficienten (0,6737) vara [A/V].)

Om du hade ström på x-axeln skulle lutningen direkt motsvara till motstånd.

myranmo skrev:

Okej, jag tog 157,36/-0,67 = -233,57

Om du vill uttrycka tomgångsspänningen, ska du skriva:
y = -0,6737x + 157,36 = 0

157,36 = 0,6737x

x = 157,6/0,6737

Stort tack för hjälpen!
