HR Diagram i Excel
Jag försöker göra mitt egna lilla HR-diagram i excel men jag ahr två problem:
1. Jag måste få de "Minsta värdena" på magnituden att bli sedda som de högsta, jag vill altså ha -10 högre upp på y-axeln än t.ex. 3
2. Jag vet inte hur jag ska säga åt excel om spektraltyperna, hur ska jag göra för att excel ska regristera bokstäver istället för siffror och också ange vilken bokstav som ska vara först på axeln.

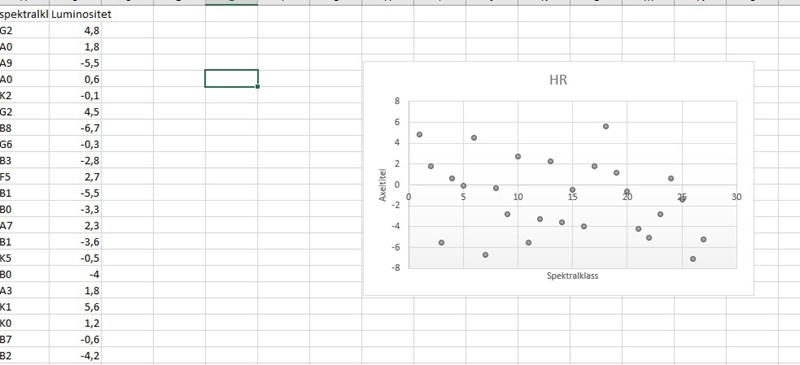

Såhär ser det ut nu:
Jag vill heslt inte behöva översätta en spektralklass till en temperatur utan jag vill ha de där fina rubrikerna för bokstäverna
Den här datamängden är inte lämplig för grafisk representation utan omfattande behandling. Är inte egentligen en fråga om att redigera grafen utan snarare att hantera faktumet att datamängden är extremt osorterad och olinjär och att den astrofysiska sorteringen inte är förkodad i excel.
Spektralklassernas ordning från hög temp till låg temp är
OBAFGKM
och större siffra motsvarar lägre temperatur inom spektraltypen (O2 är varmare än O7)
Så innan du ens kan kolla på grafen så har vi:
1. Datamängden måste sorteras. (Manuellt)
2. Subtyperna (siffror) är inte linjärt fördelade inom klassen så vi måste översätta dem till en ny skala som sprider ut dem på x-axeln så att A9 och F5 inte hamnar brevid varandra på x-axeln när de är en bit ifrån varandra.
Att köra detta genom excel måste vara en mardröm.
Jag skulle skriva kod för att automatisera det hela men inte i excel.
I ärlighetens namn kommer man spara oerhört mycket tid om man bara raderar subtypen (siffran) från datamängden och därefter sortera dem efter bokstav manuellt och plottar dem med OBAFGKM som beteckningar på x-axeln. Man förlorar ingen egentlig noggrannhet. (!)
Headern på kolumn 2 måste också vara fel. Luminositeter löper på en skala från 0 till 100000. Att siffrorna är negativa indikerar att den kolumnen egentligen är absoluta magnituder
Värdena är mer konsekventa med högra sidan av det här HR-diagrammet
Då gör jag det för hand och jag vet mycket väl om ordningen på spektralklasserna ;)
