Högpassfilter och lågpassfilter

så betyder det genom att byta plats på resistorn och kondensatorn/spolen så blir det det motsatta filtret?

Ja, så är det. T.ex, ett passivt filter med en resistans och en kondensator:

Snabbmetoderna ger ett grovt värde på var man hamnar under 10Hz och över 1000Hz i detta fallet.
(Med R = 159ohm och C = 10uF så får man de här kurvorna)

ThomasN skrev:

så betyder det genom att byta plats på resistorn och kondensatorn/spolen så blir det det motsatta filtret?

Ja, så är det. T.ex, ett passivt filter med en resistans och en kondensator:

Snabbmetoderna ger ett grovt värde på var man hamnar under 10Hz och över 1000Hz i detta fallet.
(Med R = 159ohm och C = 10uF så får man de här kurvorna)

okej så om jag fattat rätt så ger resistorer impedans vid ingen/låga frekvenser. resistorer är ju inte frekvensberoende?

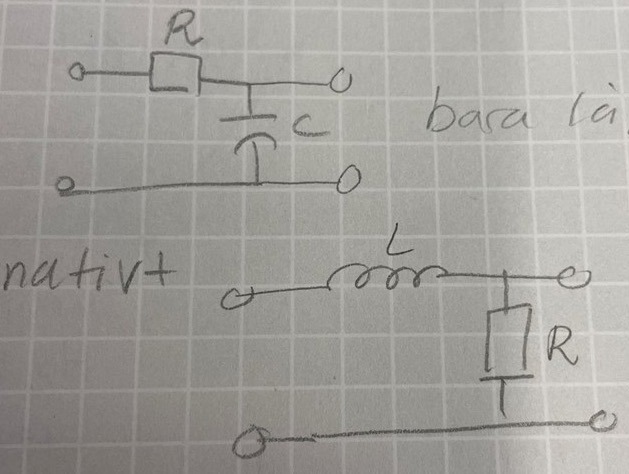

LP filter med de tre vanliga komponenterna är alltså

• resistor i serie med kondensator
• spole i serie med resistor

HP filter med de tre vanligaste komponenterna är alltås

• kondensator i serie med resistor
• resistor i serie med spole

komponenterna vid hög frekvens:

• kondensator-  ger hög impedans
• spole- blir ett avbrott
• resistor- sluten krets

komponenterna vid låg frekvens

• kondensator- blir ett avbrott
• spole- ger hög impedans
• resistor- ger hög impedans

komponenterna vid måttlig frekvens

• kondensator- ger måttlig impedans
• spole- ger måttlig impedans
• resistor- ge rmåttlig impedans

har jag förstått rätt? jag är osäker på resistorn?

för då förtsår jag nu. exeplevis de kretsar du ritat upp

för lågpassfilteret släpper resistorn igenom de låga frekevnserna och kondensatorn förstärker (?) de höga

för högpassfiltret så släpper kondensatorn igenom höga frekevnser men för låga frkvenser bryts kretsen och R får igen impedasn så den försvagar (?) låga frekvenser=?

Oj! Mycket på en gång

Till att börja med: En ideal resistans är just bara en resistans. Den är oberoende av frekvensen. En resistans på 100ohm är 100ohm vid alla frekvenser.

komponenterna vid hög frekvens:

• kondensator-  ger hög impedans
• spole- blir ett avbrott
• resistor- sluten krets

Kondensatorn ger låg impedans vid hög frekvens. Den är ju $\frac{1}{j\omega C}$ Ju högre $\omega$, ju lägre impedans.

komponenterna vid låg frekvens

• kondensator- blir ett avbrott
• spole- ger hög impedans
• resistor- ger hög impedans

Spolen ger låg impedans vid låga frekvenser. Impedansen = $j\omega L$. Ju lägre $\omega$, ju lägre impedans.

Och som sagt, en resistans har alltid samma värde.

Kretsar med bara R, L och C förstärker inte. Utsignalen blir inte större än insignalen

ThomasN skrev:

Oj! Mycket på en gång

Till att börja med: En ideal resistans är just bara en resistans. Den är oberoende av frekvensen. En resistans på 100ohm är 100ohm vid alla frekvenser.

komponenterna vid hög frekvens:

• kondensator-  ger hög impedans
• spole- blir ett avbrott
• resistor- sluten krets

Kondensatorn ger låg impedans vid hög frekvens. Den är ju $\frac{1}{j\omega C}$ Ju högre $\omega$, ju lägre impedans.

komponenterna vid låg frekvens

• kondensator- blir ett avbrott
• spole- ger hög impedans
• resistor- ger hög impedans

Spolen ger låg impedans vid låga frekvenser. Impedansen = $j\omega L$. Ju lägre $\omega$, ju lägre impedans.

Och som sagt, en resistans har alltid samma värde.

Kretsar med bara R, L och C förstärker inte. Utsignalen blir inte större än insignalen

oh okej... så vid hög frekvens får kondensator låg impedans och blir den då ett avbrott eller bara som en kabel(med ingen resistans)? och spolen har hög impedans och resistorn är samma hela tiden för den är inte frekvens beroende?

och vid låg frekvens ger kondensatorn hög impedans medan spolen blir ett avbrott eller bara som en kabel(med ingen resistans)? och igen resistorn är samma

eller är det så att när det är jätte mycket impedans det är då det blir ett avbrott och vid låg impedans blir det en kabel?

och vid måttlig är båda måttliga men resistorn är samma igen?

och förstärkning o försvagning sker bara vid op? eller kan filter försvaga? dem kan väll i alla fall dämpa vissa frekvenser?

eller är det så att när det är jätte mycket impedans det är då det blir ett avbrott och vid låg impedans blir det en kabel?

Precis så!

För att en utsignal ska bli högre än insignalen krävs en förstärkare t.ex en OP. Men för att få dämpning, dvs Uut är mindre än Uin, så behövs inte någon förstärkare. Tänk dig en enkel spänningsdelare med två motstånd.

ThomasN skrev:

eller är det så att när det är jätte mycket impedans det är då det blir ett avbrott och vid låg impedans blir det en kabel?

Precis så!

För att en utsignal ska bli högre än insignalen krävs en förstärkare t.ex en OP. Men för att få dämpning, dvs Uut är mindre än Uin, så behövs inte någon förstärkare. Tänk dig en enkel spänningsdelare med två motstånd.

ahhhhh nu förstår jag!!! tack så mycket!!!
