Högerhands regeln

Undrar om jag klarar att rita händer på rätt sätt. Jag kanske försöker senare.

Två av bilderna gäller en ledare som går i papperets plan. Tänk dig att det är en sladd som ligger där. Ta ett grepp med högerhanden runt sladden så att tummen pekar åt samma håll som pilarna. De andra fingrarna går då in i papperet där den markerade punkten är, och därmed har du riktningen på fältet.

I de två andra bilderna kommer ledaren ut ur papperet, så när du tar ett grepp om den med tummen uppåt så bildar de andra fingrarna en båge som pekar moturs.

Jag tror att jag fattar den första delen.. men inte riktigt den andra, för i facit står det att en är riktat snett åt vänster och det andra är riktad rakt neråt.. och jag får inte riktigt det

Rita en cirkel runt ledaren. Den ska gå genom punkten. I punkten ser du vilken riktning cirkeln har.

Jag fick det så här, och det är riktat utåt neråt, är det rätt?

Din lilla cirkel går runt punkten och verkar inte ha med ledaren att göra. Cirkeln ska gå runt ledaren.

Menar du så?.. har jag tänkt rätt med riktningen?...

Vet du var ledaren är? Den är ungefär där det står I.

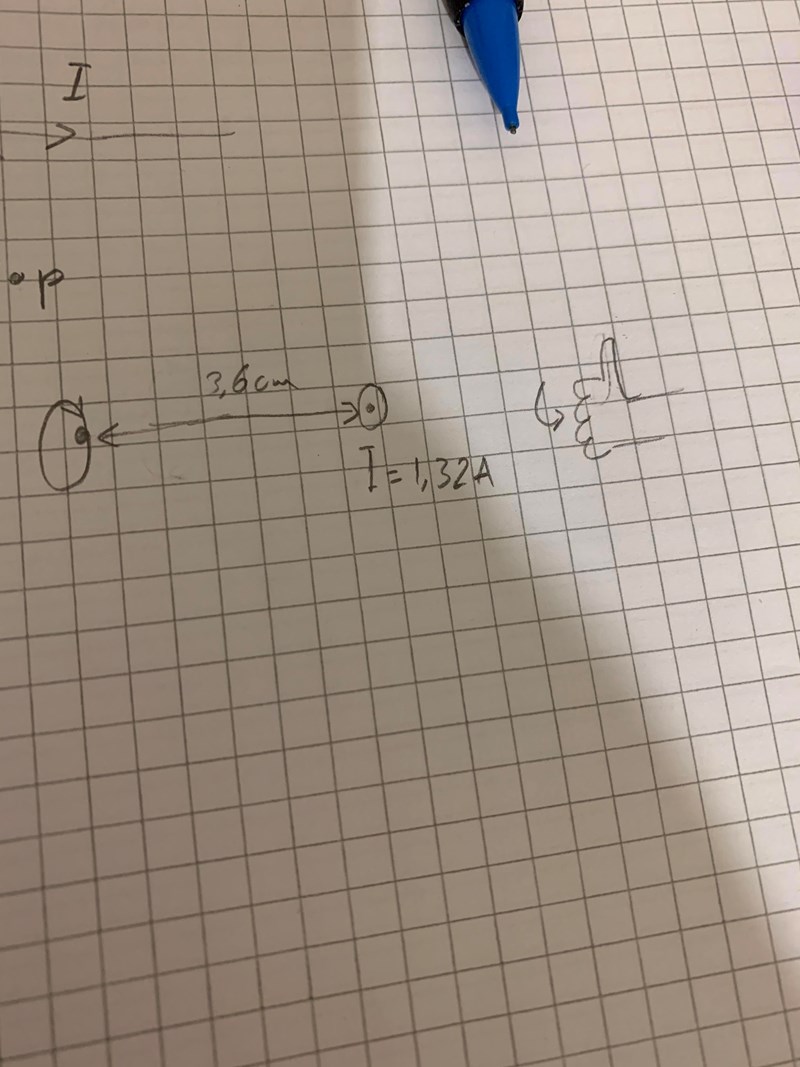

Så här?..

Du skall placera din halvknutna hand så att pekfingret ligger på pappret och lillfingret är uppåt (bort från pappret). Om det hade gått, skulle du ha tryckt tummen rätt igenom pappret.

EDIT: Nej, precis tvärtom.

Du skall placera din halvknutna hand så att lillfingret ligger på pappret och lillfingret är uppåt (bort från pappret). Timmen skall peka uppåt, ut i luften.

Men är inte det man gör när det är ett kryss?..

Det blir fortfarande neråt?

Oj, jag skrev helt baklänges, förlåt! Jag redigerar mitt inlägg.

så här? Det blir neråt? Säger man utåt neråt då?

Nu är handen rätt. Fingrarna kan vara lite mer krökta så de bildar en cirkel. Hur går den cirkeln genom den markerade punkten? Rita den cirkeln.

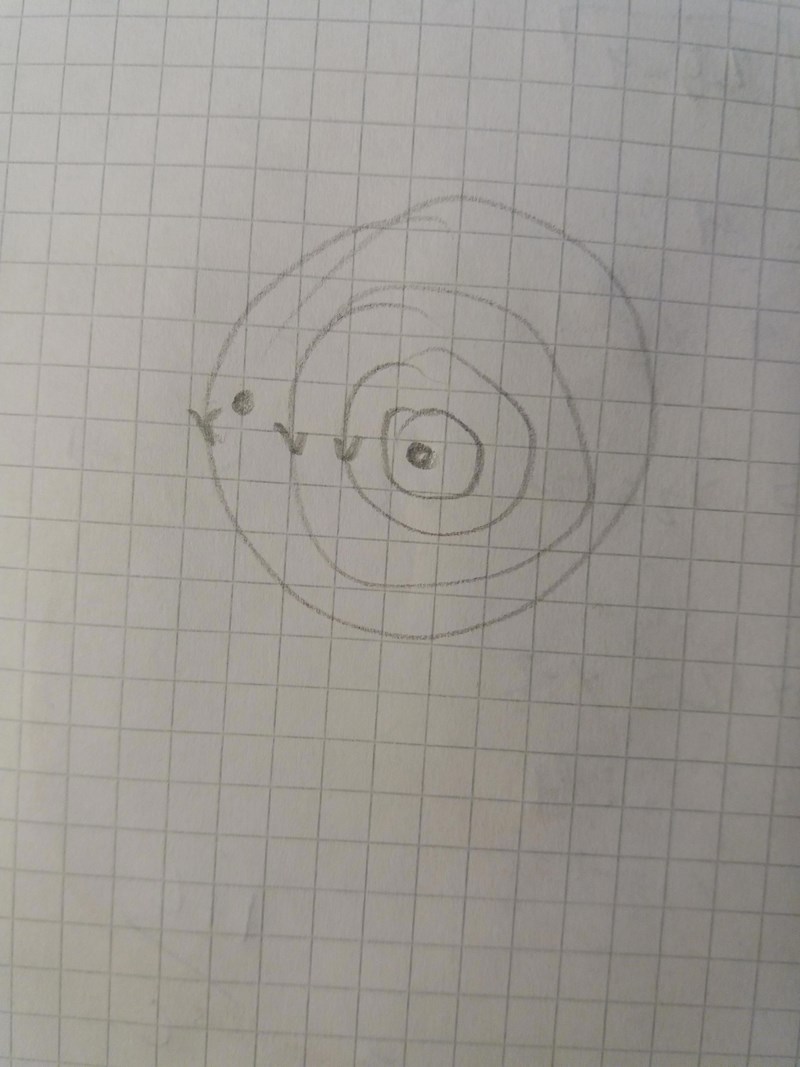

Menar du den punkten?

Jaaaaha så här menar ni med att den ska gå igenom punkten!! Min lärare har inte visat något sånt, nu fattar jag tack så mycket!!!

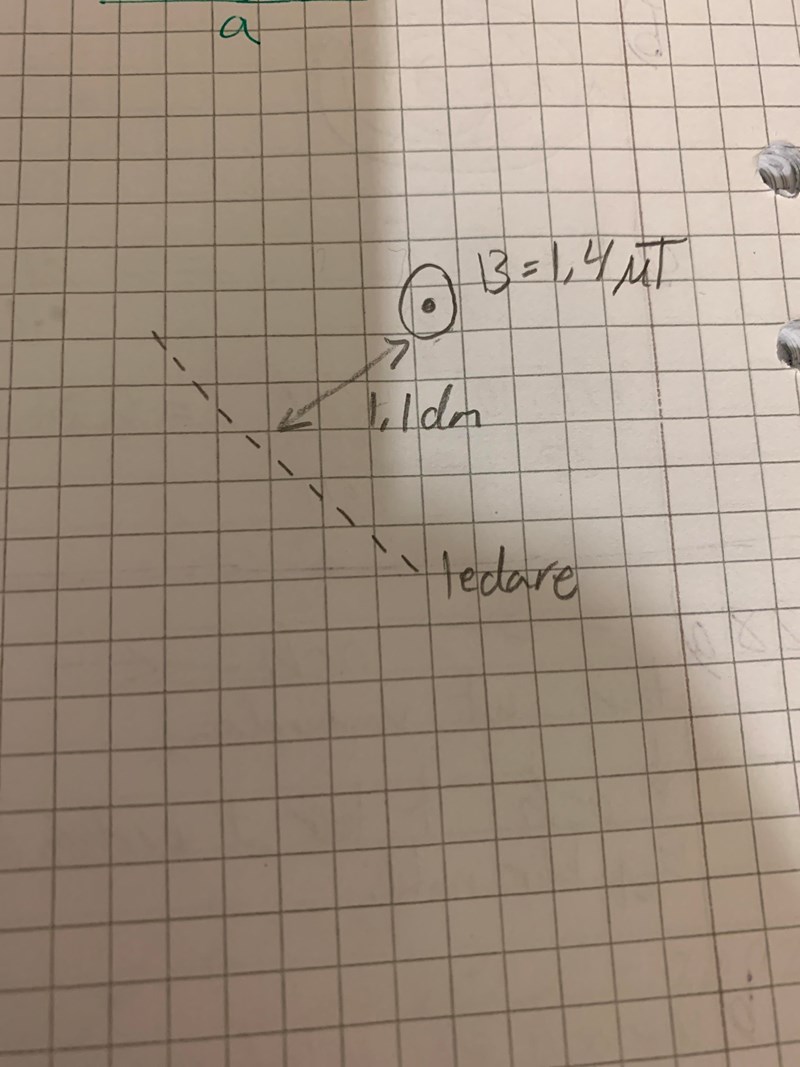

Jag har fastnat igen.. jag trodde dock att jag förstod regeln, men hur får man strömmens riktning här?

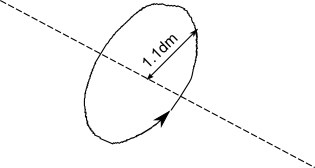

Det borde se ut så här, inte sant:

Jämför med:

Lägg fingrarna runt ledaren åt samma håll som magnetfältet så kommer tummen att peka ut strömriktningen. Ta det lugnt bara, vrid inte handen ur led :-)

Din bild efter Smaragdalenas var mycket bra. Men på nästa bild skriver du "ledare" på fel ställe. Ledaren är den som kommer underifrån papperet och går igenom papperet vid den inringade punkten där det står I och fortsätter rakt upp från papperet (vi får den rakt i ögat, om det verkligen fanns en ledare där). Det är där strömmen går, den leder ström. Det är en sladd eller kabel eller metalltråd.

Jaha!! Tack så mycket!!

Jag missuppfattade nog uppgiften. Jag trodde den streckade linjen var en ledare och pricken med ring var magnetfältet.

Hur ser uppgiften ut?
