Zoher93 18
Postad: 9 jul 2018 09:04 Redigerad: 22 okt 2019 21:23

Gitter

En ljusstråle från en laser träffar ett gitter med gitterkonstanten 1,67 mikrometer. Bakom
gittret kan 5 strålar iakttas. Vinkeln mellan de yttersta strålarna mättes till 94,1 grader.
Beräkna laserljusets våglängd.

Gitterformeln

n*lambda =d sin(a)

Lambda = d sin(a)/n

lambda= 1,67'10^-6* sin(94,1)/ 5

Lambda = 3.3*10^-7

det känns att jag ute och cyklar, det känns inte rätt?

Ändrade rubriken från "hjälp" till Gitter. Det var tråd nr 915 med namnet Hjälp, trots att det står i rutan där man skriver in sin rubrik att rubriken skall tala om vad frågan handlar om och att man skall undvika "Hjälp" och liknande tomma uttryck. /Smaragdalena, moderator

haraldfreij 1322
Postad: 9 jul 2018 09:12 Redigerad: 9 jul 2018 09:13

Bra tänkt, men gitterformeln gäller för vinkeln mellan det centrala maximat och ett annat. Så du får ta halva vinkeln, och komma på vilket n som ytterstårlarna motsvarar.

Och nästa gång, ge gärna tråden ett namn som gör att man vet vad det handlar om. Det gör det mycket lättare att hitta i forumet.

Zoher93 18
Postad: 9 jul 2018 11:25

vrf ska man dela vinkeln? det behövs inte.

Dr. G 9479
Postad: 9 jul 2018 11:39
Zoher93 skrev:

vrf ska man dela vinkeln? det behövs inte.

 Kan du beskriva i ord vad gitterekvationen säger?

Zoher93 18
Postad: 9 jul 2018 12:43

formeln innebär att ju längre  våglängd ljuset  har desto större  vinkel krävs  för att få interferens.

Dr. G 9479
Postad: 9 jul 2018 12:55

n*lambda = d*sin(v_n)

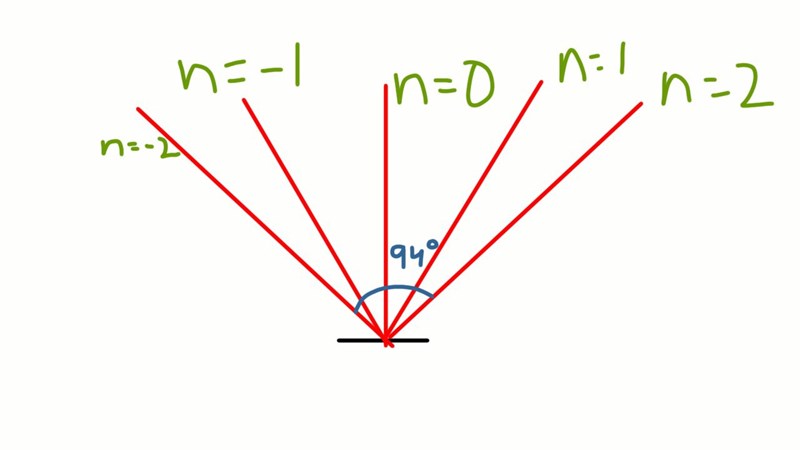

ger vinkeln till maximum (maximalt konstruktiv interferens) nummer n räknat från centralmax. I ditt fall ser det ut ungefär så här:

Zoher93 18
Postad: 9 jul 2018 13:06

asså ärlig talat, jag förstår inte frågan.

Zoher93 18
Postad: 9 jul 2018 13:22 Redigerad: 9 jul 2018 13:24

vänta

jag tror att det är så

lambda= d*sin(a)/n

lambda= (1,67*10^-6*sin(94,1/2))/2

lambda= (6,1*10^-7)

har jag rätt ? svara snälla

Ture 10335 – Livehjälpare
Postad: 9 jul 2018 13:26 Redigerad: 9 jul 2018 13:27

Du bör alltid fundera på om svaret är rimligt, i detta fall, är svaret inom det synliga spektrat?

I så fall är det rimligt och kanske rent av rätt.

(Jag har inte kontrollräknat din uträkning men uppställningen är rätt, och svaret är rimligt)

Zoher93 18
Postad: 9 jul 2018 13:27

tack :D

mitsu00 14 – Fd. Medlem
Postad: 22 okt 2019 19:47

Hej!

Kan någon vänlig själ snälla förklara varför vi delar vinkeln i 2. Förstår att n = 2, då det i frågan står angivet "Vinkeln mellan de yttersta strålarna" och de yttersta strålarna hamnar i 2:a ordningen sett till att det endast finns fem strålar. Däremot förstår jag som sagt inte varför vi dividerar med två ytterligare en gång.

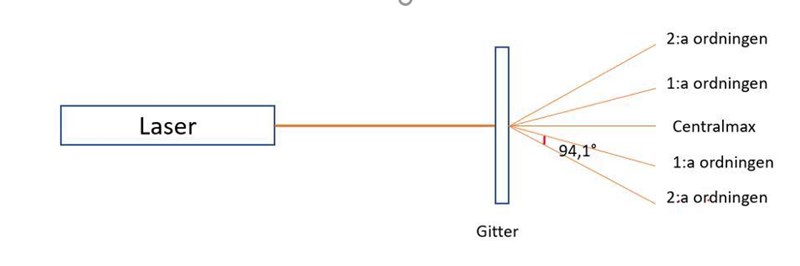

är inte min bild en korrekt illustration av vilken grad som anges i frågan? Ser att någon skrivit att gitterformeln gäller för vinkeln mellan det cenrala maximat och ett annat (först och främst, kan jag inte läsa mig till det någonstans?) om detta stämmer, varför skulle vinkeln mellan central max och 1:a ordningen uppgå till hälften, men att vi ändå ska ange n till 2?

Smaragdalena 80504 – Avstängd
Postad: 22 okt 2019 21:25

Därför att i uppgiften har man inte angivit vinkeln mellan andra ordningens stråle och centralmaximum, utan mellan andra-ordningen-till-höger och andra-ordningen-till-vänster.

mitsu00 14 – Fd. Medlem
Postad: 22 okt 2019 21:30

Innebär detta att formeln gäller för vinkeln mellan centralmax och ena ytterkanten? Därmed behöver vi dela på hälften för att få fram vinkeln för "halvsidan"?

Smaragdalena 80504 – Avstängd
Postad: 22 okt 2019 22:34

Ja, precis som jag skrev.
