Hitta vilopunkt

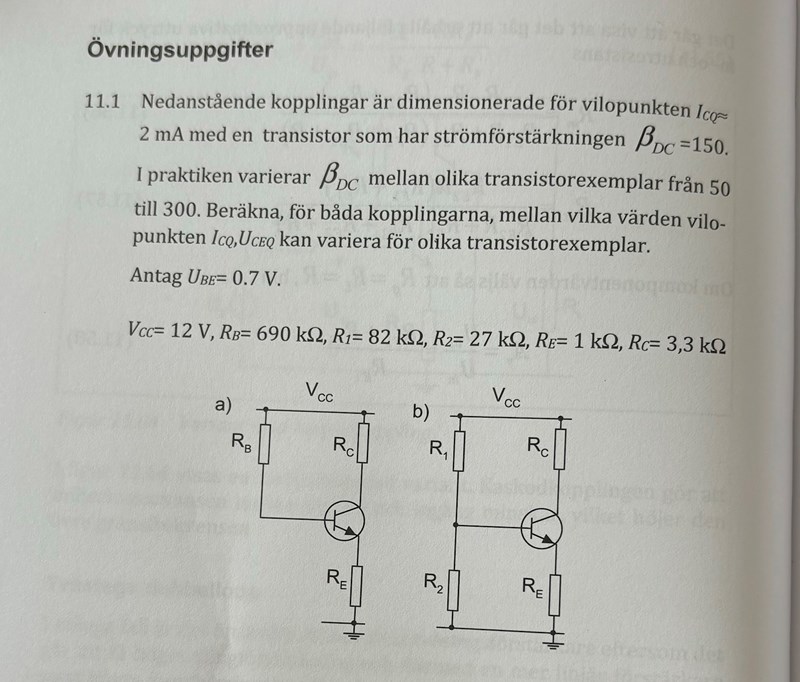

Jag har hittills hittat vilopunkten då β=50 utifrån följande formler:
Men när jag försöker använda mig av samma ekvationer för β=300 får jag helt fel svar. Hur ska jag gå till väga?
InteDenSmartaste skrev:Hur ska jag gå till väga?
Du ska nog först verifiera att båda kopplingar är rätt dimensionerade för β = 150.
Beräkna basströmmen för båda kretsar.
Hur gör jag det då? Ursäkta jag är väldigt dålig på el. Jag är bara på på uppgift a) förresten.
Du kan räkna ut alla strömmar och alla spänningar utifrån de givna värden, och kolla om dimensioneringen är rätt för β = 150.
Såhär? Jag plugga bara in β=150 och I_cq=2mA. Vet inte riktigt hur jag ska avgöra dimensioneringen, men 0,06 är väl typ lika med 0 så det kanske betyder att dimensioneringen är bra?
Jag brukar rita i figuren, så här:
Och då ser man att det stämmer: βIB=150×0,013=2,0 .
