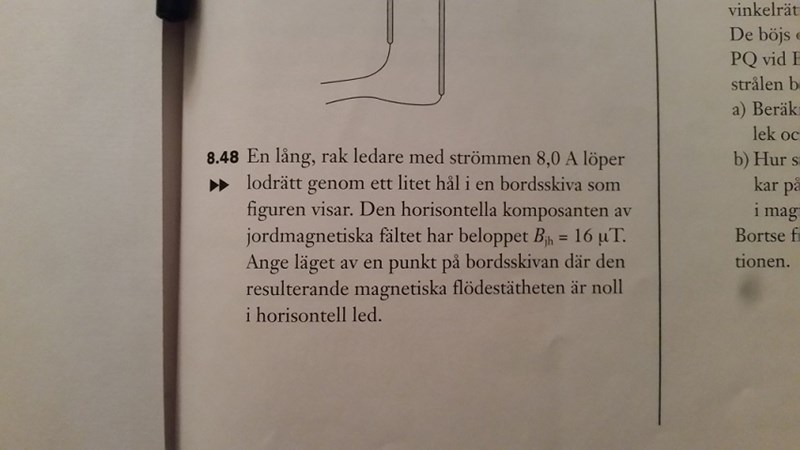

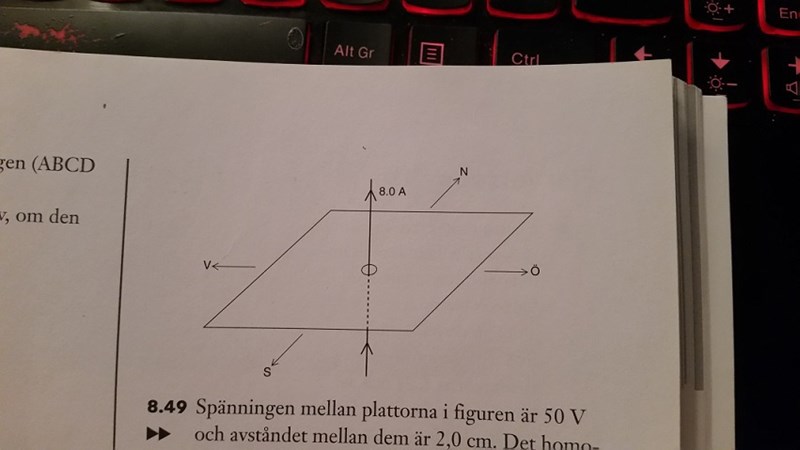

Heureka! FyB Ö&P, 8.48, En lång, rak ledare med strömmen..

Nej det behöver du inte. Eftersom du har väderstreck att gå efter så vet du hur jordmagnetiska fältet är riktat. För att resulterade fältet ska vara noll behöver du ett lika stort bidrag åt andra hållet. Var hittar du det någonstans om du först bara resonerar utan att räkna?

Det är så här jag tänker. Jag förstår dock inte hur man ska placera platsen till vänster om ledaren. Du skulle inte ha lust att visa hur du räknar ut det?

Det är just "Ange läget av en punkt på bordsskivan där den resulterande magnetiska flödestätheten är noll.." som förvirrar mig. Då visualiserar jag mig en punkt där resultaten är noll när strömmen är på.

Om man inte ska spåra flödestäthetslinjerna runt ledaren och tänk att de går emot det jordmagnetiska nordlinjerna när de når "väst". Men då är det inte längre i "horisontellt led".

Är du frågor om uppgifter i heureka så finns lösningar här: https://sites.google.com/a/skola.malmo.se/pagy-jb/heureka-2

Det finns även lösningar till heureka 1 och kanske 3.

Det finns tyvärr ingen lösning där till detta "Problem & Övningar"-häfte.. Det är ett extra häfte som fanns till B-kursen. Ingen som kan dela med sig hur man ska tänka för att förstå varför det är till vänster om ledaren? Så frustrerande att inte förstå.

Du vet att jordens magnetfält pekar med $B_j = 16 \mu T$ rakt norrut i din teckning och du behöver ha ett lika stort magnetfält riktat rakt söderut. Enligt din bild där du korrekt ritat ut fältlinjerna så ser vi att fältet från ledaren är riktat neråt till vänster om ledaren, eller västerut om du så vill. På något avstånd rakt ut mot väster från ledaren kommer det totala fältet alltså vara noll. Beloppet av flödestätheten från en lång rak ledare ges som

$B_{ledare} = \frac{\mu I}{2 \pi r}$

Du har nu strömmen $I = 8.0 A$ och du vet att beloppet skall vara $B_{ledare} = 16 \mu T$, stoppa in dessa värden och lös ut r ur formeln ovan.

Sammanfattningsvis är den resulterande flödestätheten noll vid avståndet r till väster om ledaren.
