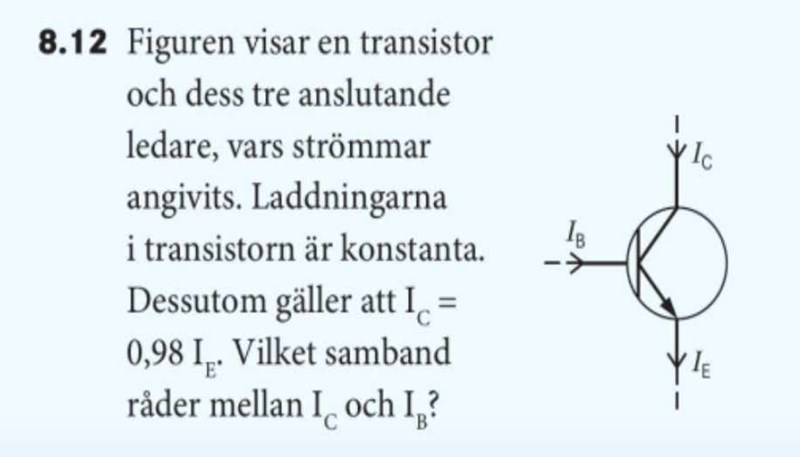

Heureka 8.12
Det vi vet ifrån denna uppgift är att vi har en ström som kommer in ifrån Ic och Ib. Den utgående strömmen är IE.
Vi vet också att IC=0,98IE.
Men jag vet inte hur man ska skriva sambandet som finns mellan de ingående strömmen.
Enligt facit är det IC=49IB
Laddningarna bevaras -> Använd Kirchhoffs strömlag.
Summan av alla strömmar in ska vara lika med summan av alla strömmar ut.
Vilka strömmar går in i transistorn? Vilka strömmar går ut ur transistorn? Ställ upp och lös ut sambandet.
D4NIEL skrev:Laddningarna bevaras -> Använd Kirchhoffs strömlag.
Summan av alla strömmar in ska vara lika med summan av alla strömmar ut.
Vilka strömmar går in i transistorn? Vilka strömmar går ut ur transistorn? Ställ upp och lös ut sambandet.
Märkligt att det är en uppgift där Kirchoffs strömlag ska användas när man inte har läst om det innan man skulle lösa uppgiften.
Enligt hans första lag så säger man att summan av strömmarna in mot en förgreningspunkt är lika med summan av strömmarna ut från punkten.
Vi vet att IC = 0,98IE.
IC + IB = IE
Jag substituterar IC = 0,98IE och får då att 0,98IE + IB = IE.
IB = 0,02IE.
50IB= IE
Så för att hitta sambandet antar jag att man skriver såhär:
IC=0,98(50IB)=49IB
Rätt?
Laddningarna bevaras
Förresten undrar jag vad detta betyder i relation till uppgiften.
Det ser ok ut.
Att laddningarna bevaras innebär att du får använda Kirchhoffs lag. Lika många laddningar som går in i punkten måste ut ur punkten per tidsenhet. Det får inte byggas upp någon laddning i punkten och inga laddningar förstörs.
