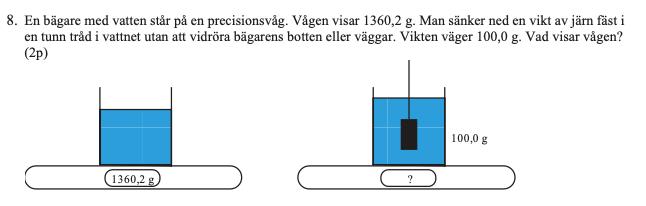

Har lite svårt med att veta hur jag ska rita kraftfigur i scenario 2.

Börja med järnblocket. Vilka krafter verkar på det, vilken kraft har vi i tråden?

På järnblocket har vi en tyngdkraft (nedåt) en lyftkraft (uppåt) och en spännkraft (uppåt)

Förstår däremot ej varför man ska rita krafterna på järnblocket om vi vill veta vad vågen visar, borde det inte vara krafterna på vågen?

> inte vara krafterna på vågen?

I slutändan ja, men vilka krafter har tillkommit på den högre bilden jämfört med vänster?

En spännkraft, en tyngdkraft samt en lyftkraft

Precis, och dessa tre ger upphov till differensen på vågens skärm mellan vänster och höger.

Tråden bär väl en del av blockets vikt, var hamnar resten?

Den lyfts väl av vattnet?

Ja den lyfts av vattnet, lyftkraften måste då motsvaras av en lika stor men motriktad kraft. (Enligt newtons lagar, annars hade något börjat röra på sig)  hur tror du det påverkar vågen?

Lyckades lösa det, tack för hjälpen!
