Halvadderare
Uppgiften lyder:
Vad blir output när switcharna stängs?

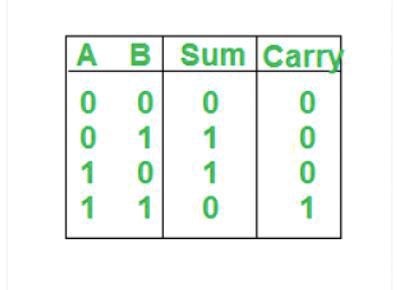

Jag förstår mig inte på dessa riktigt. Jag har försökt använda mig av sanningsvärdetabellen för:
Men fattar fortfarande inte hur man gör.
Facit säger att b) blir 1 och 1 och c) 0110
I a så har du bara OR gates. Räkna ut sanningsvärdet till höger om varje gate, genom att sätta upp sanningstabeller för OR.
I b har du även andra gates, och även andra värden än 1 på vänster sida om gate. Titta vilka gates du har och sätt upp sanningstabeller för var och en av dem, så du kan räkna ut vad värdet blir till höger om varje gate.
Hilda skrev:I a så har du bara OR gates. Räkna ut sanningsvärdet till höger om varje gate, genom att sätta upp sanningstabeller för OR.
I b har du även andra gates, och även andra värden än 1 på vänster sida om gate. Titta vilka gates du har och sätt upp sanningstabeller för var och en av dem, så du kan räkna ut vad värdet blir till höger om varje gate.
Tack, bilden med namnen på de olika gatesen underlättade mycket!
Jag undrar dock fortfarande hur b) switchar till 1 och 0 enligt facit. Om jag tar 1 och 0 (i mitten) så har vi 'and' gate, och 1 ^ 0 (där symbolen skall förstås som konjunktion och inte exponent) blir ju 0, men ändå säger facit att det blir 1.
Sista switchen tror jag ändå att jag förstår eftersom icke 0 och 1 blir 1 och 0, 1^0 blir sedan 0 (vilket överensstämmer med facit som jag har )
Lovelita skrev:
Jag undrar dock fortfarande hur b) switchar till 1 och 0 enligt facit. Om jag tar 1 och 0 (i mitten) så har vi 'and' gate, och 1 ^ 0 (där symbolen skall förstås som konjunktion och inte exponent) blir ju 0, men ändå säger facit att det blir 1.
Nej det är en NAND-gate, så output blir 1
Yngve skrev:Lovelita skrev:Jag undrar dock fortfarande hur b) switchar till 1 och 0 enligt facit. Om jag tar 1 och 0 (i mitten) så har vi 'and' gate, och 1 ^ 0 (där symbolen skall förstås som konjunktion och inte exponent) blir ju 0, men ändå säger facit att det blir 1.
Nej det är en NAND-gate, så output blir 1
Åh vilken miss! Tack ska du ha!
Den vita pluppen på AND gör den till en NAND, alltså negerar resultatet.
(Det går bra att säga "grind" på svenska.)
(Lite sen, märker jag.)
Laguna skrev:Den vita pluppen på AND gör den till en NAND, alltså negerar resultatet.
(Det går bra att säga "grind" på svenska.)
(Lite sen, märker jag.)
Ja jag noterade det efteråt (dvs den där lilla pluppen, hade helt missat den). Nu är det iallafall löst! :)
