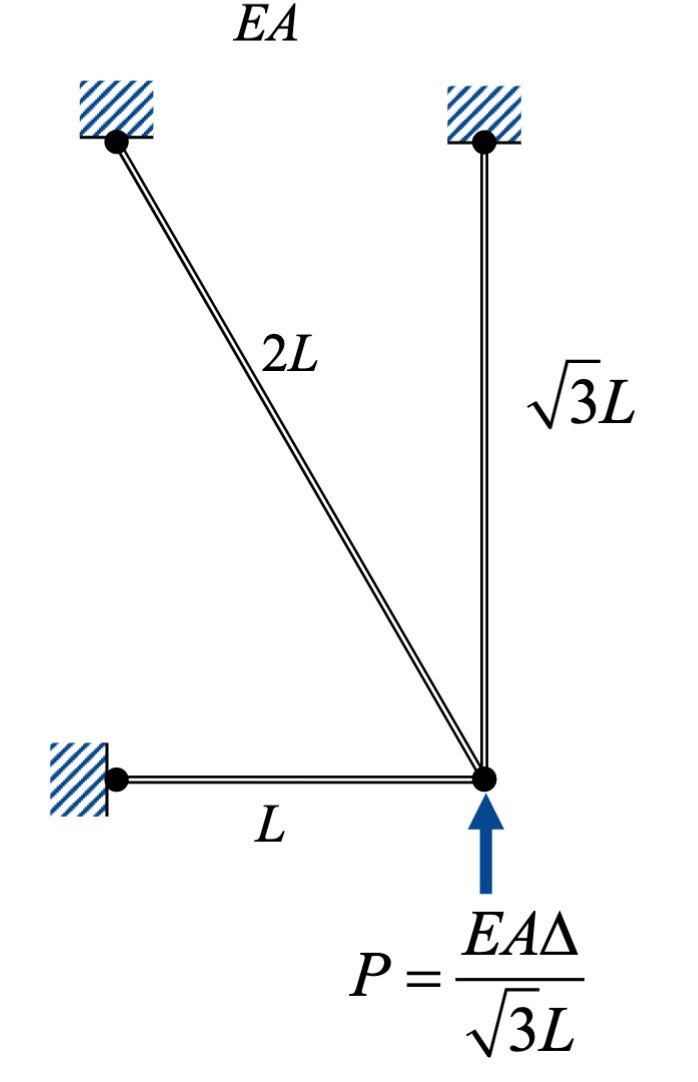

Hållfasthetslära stänger, knutförflyttning

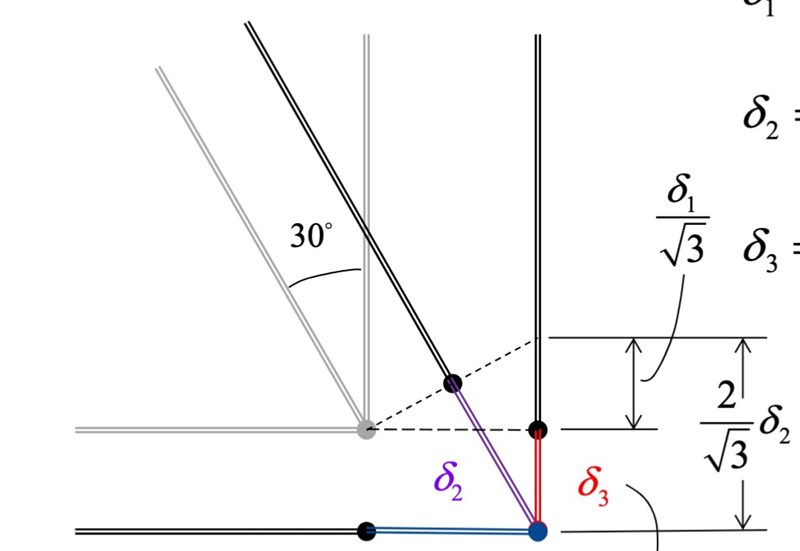

jag undrar kring förflyttningen av knuten.

Jag förstår dels inte vad som är den nya samt gamla platsen för den. Jag tolkar det som att den svarta punkten längst ner till höger är den gamla platsen och den ljusgråa uppe till vänster är den nya.

Samt att jag undrar varför  δ₂ inte går från gamla till nya platsen? Alltså från längst ner till höger upp till den grå punkten?

Och jag undrar också om dessa  δ är att själva stången blir längre eller kortare?
