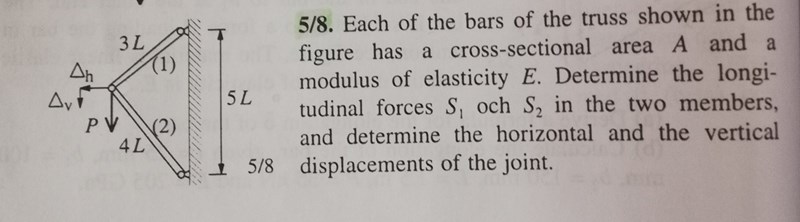

Hållfasthetslära knutförskjutning

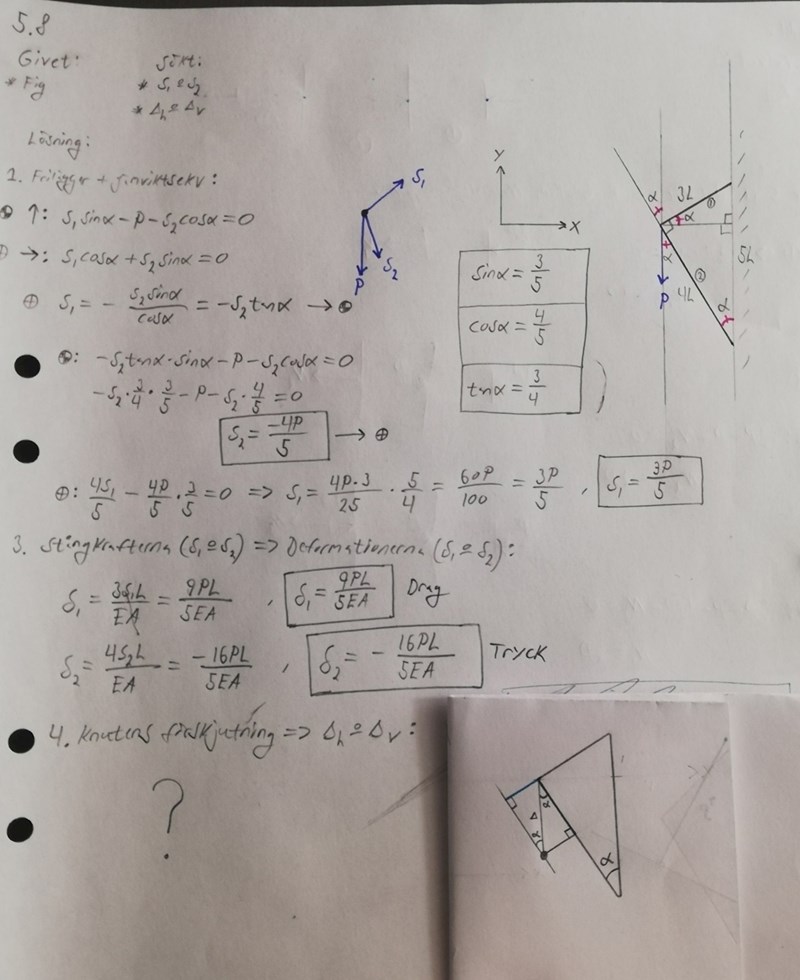

Jag vet inte hur man beräknar förskjutningens komposanter. I min bok (Teknisk hållfasthetslära av Tore Dalhberg) är arbetsgången...

1. Rita ut deformationerna i vardera stång samt deras normaler.

2. Där normalerna skär varandra erhålls knutens förskjutning.

3. Komposantuppdela förskjutningen i horisontell och vertikal del.

4. Uttryck deformationerna med förskjutningens komposanter.  (det som söks i uppgiften)

Jag är tacksam om någon skulle kunna illustrera detta grafiskt för mig!
