Hållfasthetlära

Förstår du vad de menar med hållkanttryck?

Ebola skrev:

Förstår du vad de menar med hållkanttryck?

"vilket tryck som en axel i ett hål utsätts för"

Vilken kraft överför varje enskild axel till plåten uppe respektive nere?

Ebola skrev:

Vilken kraft överför varje enskild axel till plåten uppe respektive nere?

F

MatMan skrev:

Ebola skrev:

Vilken kraft överför varje enskild axel till plåten uppe respektive nere?

F

I så fall är den sammanlagda kraften 8^.F, eftersom det är 8 skruvar i ditt förband.

MatMan skrev:

Ebola skrev:

Vilken kraft överför varje enskild axel till plåten uppe respektive nere?

F

Nu verkade du svara utan att läsa frågan. Om du frilägger övre plåten, vilken kraft utsätts den för i varje enskilt hål?

Denna kraft kan du sedan använda för att beräkna hålkanttrycket. När du har tagit fram ett uttryck som relaterar den yttre lasten F till hålkanttrycket kan du bestämma maximal tillåten kraft.

vilken kraft utsätts den för i varje enskilt hål

Skjuvkraft?

MatMan skrev:

Skjuvkraft?

Ja, visst, men hur stor är den i termer av den yttre kraften $F$?

I din andra tråd har du nästan fått rätt resultat men du har presenterat det på ett väldigt dåligt sätt:

"3 plåttar → F/3, jag har två nitar och två rader på varje sida alltså måste jag gånga nämnaren med 8"

Det går att principiellt förstå vad du menar men du måste presentera hur du tänker på ett bättre sätt. Det är varken bra för dig eller de som försöker hjälpa dig om de måste hålla på med detektivarbete. I den här tråden har du varit extremt kortfattad och inte samarbetsvillig alls. Jag har i tidigare trådar visat dig vad en friläggning är, då borde du åtminstone göra ett försök till en.

" [Bestäm max tillåten kraft för detta förband] "

Då frågan ligger under Fysik/Universitetsnivå, frågar jag dig följande:

Vad dimensionerar du efter?

Brottgräns?

Sträckgräns?

Utmattning?

Har du säkerhetsfaktor?

Förbandet har tre delar du ska ta hänsyn till.

Vad dimensionerar du efter? Har du säkerhetsfaktor?

Jag har inte fått någon data för sträckgränse eller brottgräns.  Jag har inte fått någon säkerhetsfaktor.

Jag har fått dessa tal:

Tillåten spänning i nitarna är σtill,nit.
Tillåten spänning i plåtarna är σtill,plåt.
Tillåtet hålkantstryck är pH

Max tillåten kraft måste jag få fram först, för att jag ska kunna räkna nästa del uppgift som är "Bestäm skjuvspänningarna i nitarna, hålkantstryck och normalspänning i plåtarna"

Kraften får jag från formeln du skrev.

$n*d*t*P_h=F$

d och n vet jag. Jag har fått två t, en för övre/nedre plåt ($t_s$) och en för plåtarna i mitten ($t_p$). Vår lärare har lärt oss att när man räknar på hålkanttryck så ska man välja plåten med minsta tjocklek, alltså i detta fallet ska jag räkna  $t_s$ ($2t_s<2t_p$)

allstå får jag

$n*d*t*P_h=F \Rightarrow 4*10*6*250=65kN$

Nu har du räknat på den kraft Hålkanten tål.

Beräkna kraften de två övriga tål.

Du får tre krafter.

Plåt = ?

Nit = ?

Hålkant = 65kN

Den kraft som är minst är den du ska dimensionera konstruktionen efter.

Niro skrev:

Plåt = ?

Nit = ?

Hålkant = 65kN

Den kraft som är minst är den du ska dimensionera konstruktionen efter.

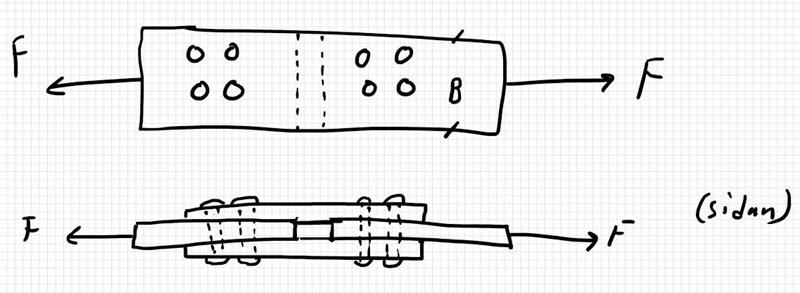

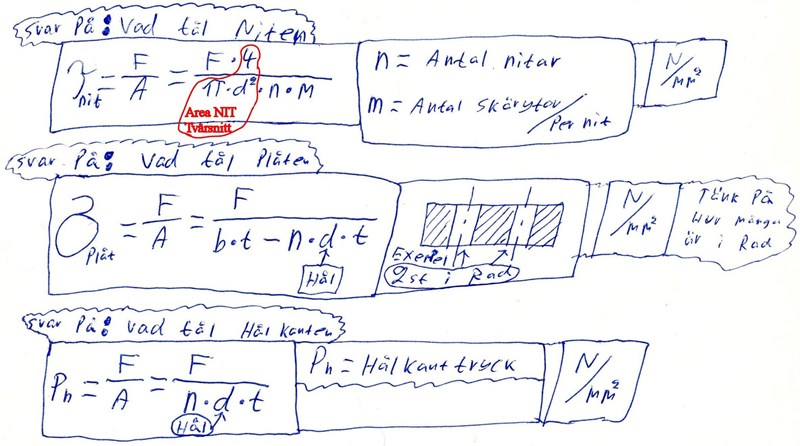

Nit = 113kN

Fås genom

$$\begin{gathered} 0,6{\sigma }_{till,nit}={\tau }_{till,nit}=180 MPa \\ F=\frac{{\tau }_{nit}*\pi *d^2*n*m}{4}=\frac{180*\pi *{10}^2*4*2}{4}\approx 113kN \end{gathered}$$

Plåt mitten = 73,5 kN

Plåt övre/nedre = 31,5 kN

fås genom

$F={\sigma }_{till,plåt}*(b*t-n*d*t)$

Svaret blir då F =31, kN

Fråga

När jag har räknat F (plåt) så har jag hoppat över det här steget. $0,6{\sigma }_{till,plåt}={\tau }_{till,plåt}$, borde jag har gjort så eller är detta fel?

När du räknar på plåt och Hålkant då $\sigma$

Till Niten där tar du 0,6$\sigma$=$\tau$

Detta för att niten är den som är utsatt för skjuvning $\tau$

Om du skulle utsätta niten för Dragkraft skulle du räkna på $\sigma$

men niten tål mer av dragkraft än skjuvkraft därför sänker man värdet med 0,6

Skjuvningen är ju som att plåtarna då klipper av nitarna

Tack för hjälpen
