Hållfasthet - två ytor har limmats ihop

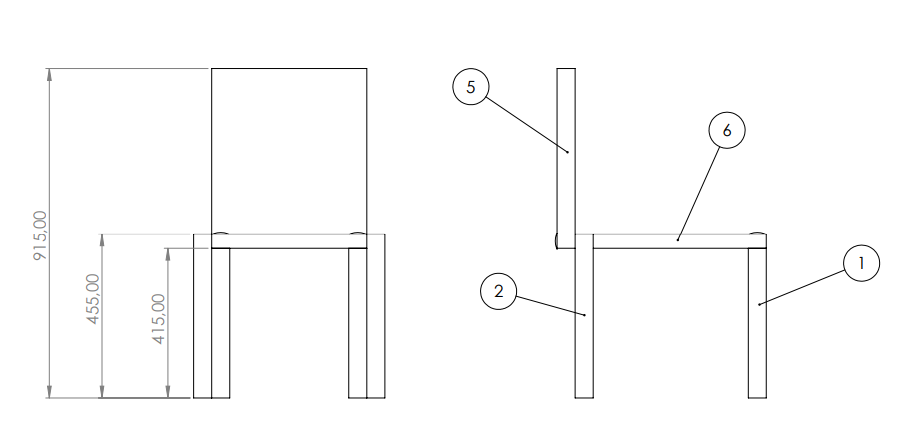

I uppgiften så måste jag beräkna arean av lim som behövs för att hålla fast det bakre stolbenet till sitsen

Limmets tau-tillåten är 27N/mm^2, säkerhetsfaktorn är 1.4, sitsen väger 70kg, ryggstödet väger 83kg, en person som väger 110kg sitter på stolen och personens kraft är jämt fördelat på sitsen, personen lutar sig mot ryggstödet och kraften påverkas i mitten av ryggstödet och är 45kg.



jag har gjort såhär:

Fver=(110+83+70)×9,824=645.665N

för att få ut den vertikala kraften på ett ben

Fhor=45×9.824=110.475N

för att få ut den horisontella kraften på ett ben



Fdiag=645.6652+110.4752=655N

för att få ut den diagonala kraften(?)



τ=τtillSFτ=FA

jag la till dem så att de blir en ekvation för att kunna få ut arean

τtillSF=FA=>A=F×SFτtill



och la in mina värden

A=655×1,427=33.96...mm2

då fick jag att arean för limmet som behövs för ett ben är 33.96...mm2 men tydligen så är det fel enligt min lärare, det finns inget facit.

skulle verkligen uppskatta hjälp.

ThomasN 2172
Postad: 19 dec 17:25

Jag måste först säga att jag är väldigt ringrostig när det gäller hållfasthetslära. Men gör ett försök i alla fall.

Den horisontella kraften, den orsakar väl ett moment i bakbenens fästpunkter. Hävarmen för den blir halva ryggstödets höjd. Detta momentet blir bara på två (bakbenen) av benen.
Låter det rimligt?

Alex04 2
Postad: Igår 12:26
ThomasN skrev:

Jag måste först säga att jag är väldigt ringrostig när det gäller hållfasthetslära. Men gör ett försök i alla fall.

Den horisontella kraften, den orsakar väl ett moment i bakbenens fästpunkter. Hävarmen för den blir halva ryggstödets höjd. Detta momentet blir bara på två (bakbenen) av benen.
Låter det rimligt?

ja det låter rimligt
