perinator 17 – Fd. Medlem
Postad: 11 mar 2017 13:04

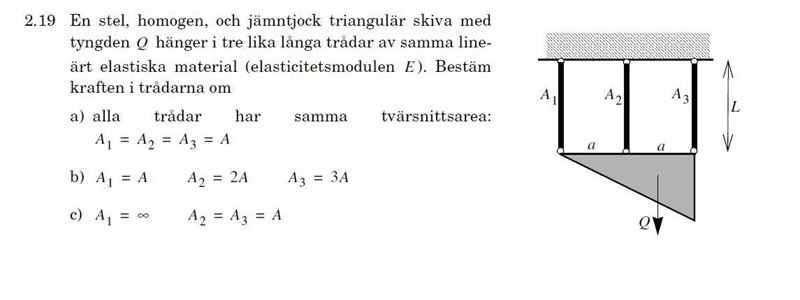

Hållfasthet - deformationssamband

Jag ställde upp jämviktsekvationer och deformationssamband:

N1+N2+N3-Q=0

N1·2a+N2·a-Q·a2=0

Δ2a= Δ32a

Δ2=N2·LE·A2Δ3=N3·LE·A3

Jag fick dock fel svar när jag löste ekvationssystemet och jag är ganska säker att det blev fel när jag ställde upp deformationssambandet. Någon som kan förklara hur deformationssambandet bör ställas upp?

HT-Borås 1287
Postad: 11 mar 2017 14:42

Du verkar ha antagit att Δ1 är noll, vilket nog inte stämmer.

LuddeJ 4 – Fd. Medlem
Postad: 12 mar 2017 21:12

Tyngdpunkten för en en triangel ligger på en tredjedel av längden från dess bas. Din hävarm för Q ska alltså vara 2a/3. + kommentar ovan
