teknikomatte 107
Postad: 25 jun 2024 18:22

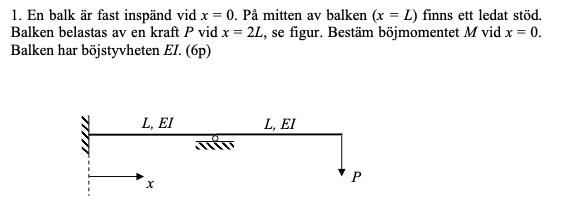

hållf elementarfall

Varför ersätter de väggen med ett sådant stöd i första steget?

teknikomatte 107
Postad: 25 jun 2024 19:24

Förstår inte heller hur de tänker när de går från första steget till det andra steget (själva friläggningen med moment och krafter)

SaintVenant 3999
Postad: 25 jun 2024 20:39 Redigerad: 25 jun 2024 21:01

Underliggande differentialekvation är linjär och därför är summan av lösningar också en lösning. Ursprunglig balk är ekvivalent med A+B.

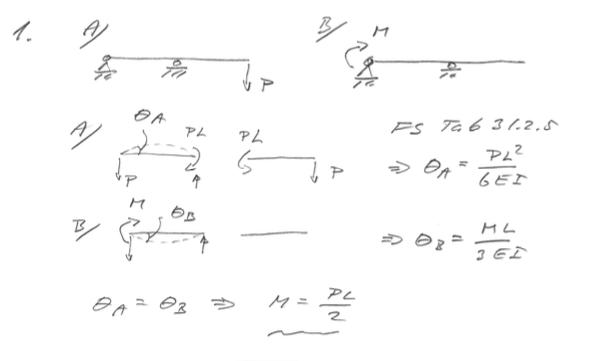

De ersätter väggen vid x=0 med endast ett ledat stöd i A och ett stöd samt moment i B för att de vill lösa problemet genom superposition av lösningen för två elementarfall.

I andra steget så räknar de ut vinkeln vid vänstra sidan för att den ska vara noll (θA-θB=0) vid en fast inspänning. Detta gör de genom att dela respektive balk på mitten och räkna med elementarfall från formelsamlingen.

Läs och begrunda denna tråd:

https://www.pluggakuten.se/trad/rakna-ut-stodreaktioner-pa-en-balk-med-tre-stod/

Speciellt mitt svar längre ned som går igenom proceduren:

Svar #14

teknikomatte 107
Postad: 27 jun 2024 18:16

Hur vet man att θA-θB=0?

Laguna Online 30840
Postad: 27 jun 2024 19:04

Balken är fast inspänd, så vinklarna i de båda fallen måste ta ut varandra.
