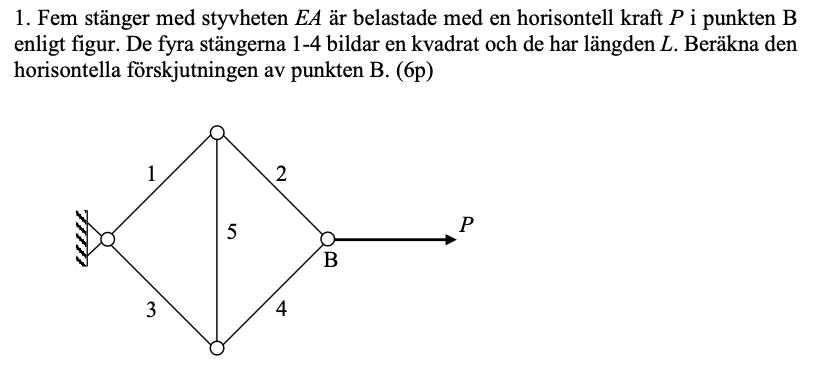

Hållf, bestäm punktens horisontella förskjutning

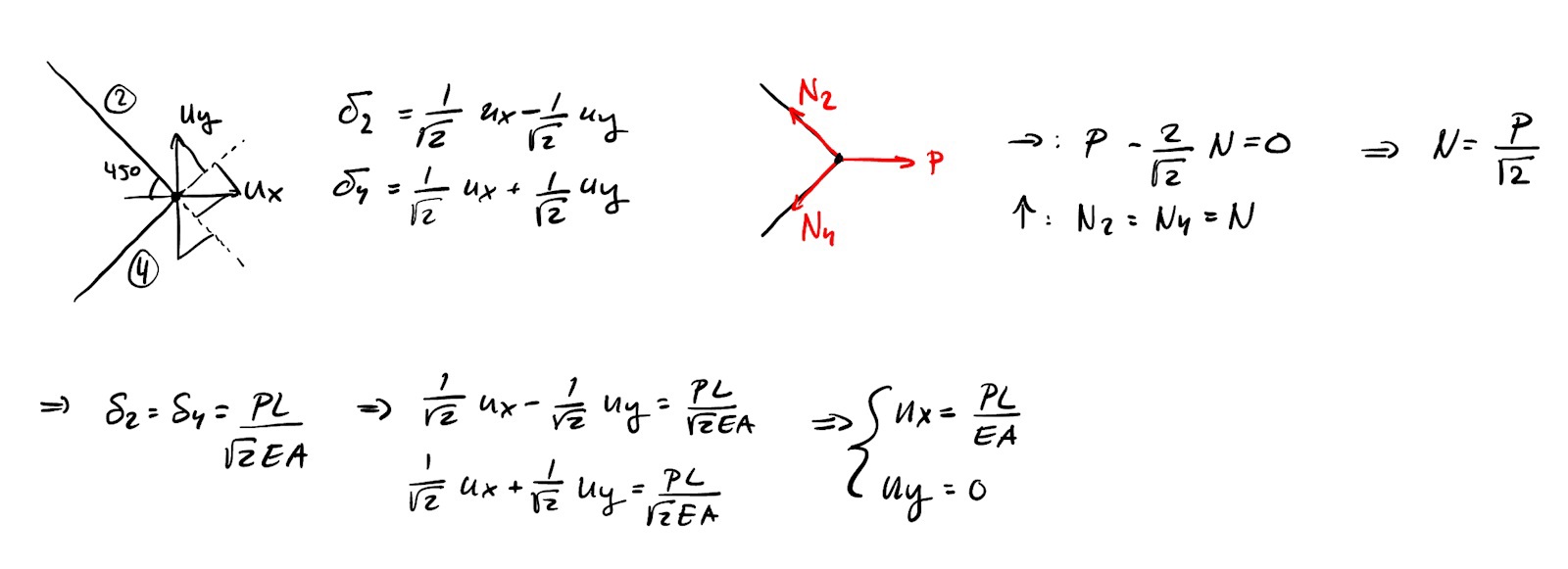

Varför blir min horisontella förskjutning u_x fel? Svaret ska bli u_x=PL*(2+2^0.5)/EA

Har du räknat med stång #5 ?

Pieter Kuiper skrev:
Har du räknat med stång #5 ?

Nej, såg i facit att man skulle göra det men skulle själv aldrig insett det? Hur vet man att man måste räkna med stång 5?

teknikomatte skrev:
Pieter Kuiper skrev:
Har du räknat med stång #5 ?

Nej, såg i facit att man skulle göra det men skulle själv aldrig insett det? Hur vet man att man måste räkna med stång 5?

Om stång #5 inte fanns, skulle minsta lilla kraft förflytta B tills de fyra andra stängerna var parallella. Plus lite till, beroende på EA.

Det inser man om man var barn i en tid då man lekte med Meccano.

Stång #5 komprimeras alltså. Den är inte oändligt styv, så denna kompression måste tas med i beräkningen.
