Graftolkning

Om jag har denna formel:



k=k0e(-Ea/RT)



...och har värden som gör det möjligt att plotta en graf med

y-axel: k [1/s]

x-axel: Temperatur T [K]



Hur kan jag genom grafen hitta k0 ?

Jag har både k0 och Ea som okända vid det här laget så ska ej räkna ut det.

Teraeagle 21051 – Moderator
Postad: 7 dec 2018 21:20

Linjärisera ekvationen genom att ta den naturliga logaritmen av båda leden. Gör en plot över hur lnk\ln k beror av 1T\frac {1}{T}. Skärningen med y-axeln motsvarar lnk0.

Laguna Online 30482
Postad: 7 dec 2018 22:06

Om du har tillräckligt höga temperaturer kan du använda att exponenten går mot noll när T går mot oändligheten, och därmed går k mot k0.

Teraeagle 21051 – Moderator
Postad: 7 dec 2018 22:10 Redigerad: 7 dec 2018 22:13
Laguna skrev:

Om du har tillräckligt höga temperaturer kan du använda att exponenten går mot noll när T går mot oändligheten, och därmed går k mot k0.

Aktiveringsenergin lär vara runt en tiopotens större än RT i normalfallet så det går inte.

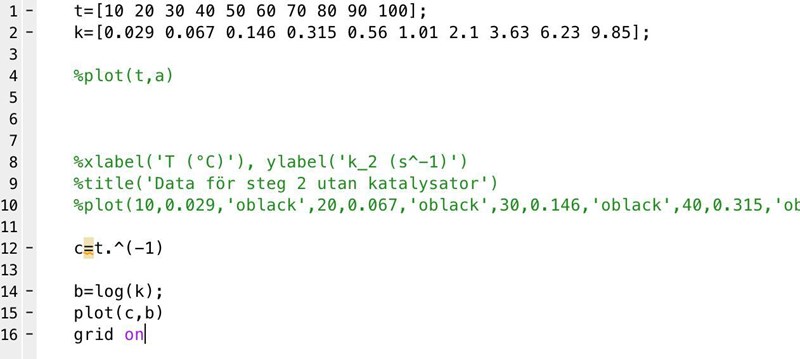

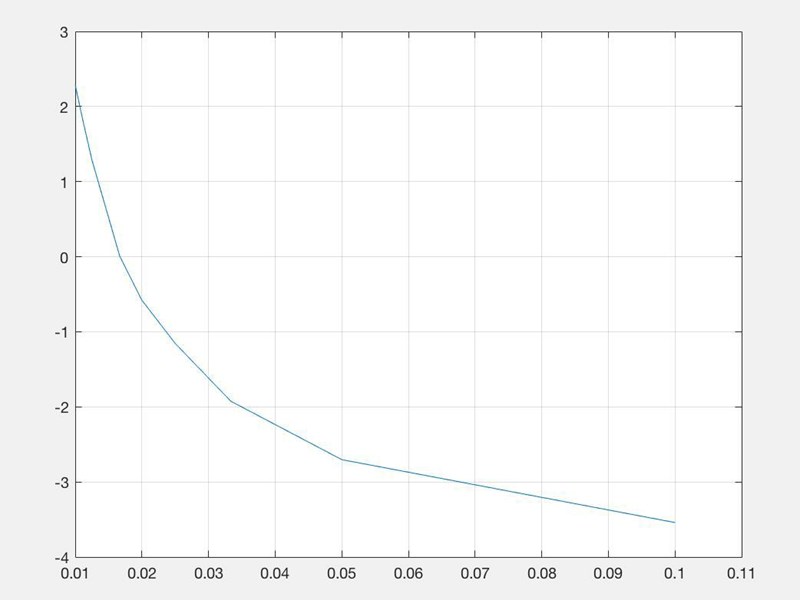

Jag tror jag gör fel då jag inte får en rät linje...

Teraeagle 21051 – Moderator
Postad: 7 dec 2018 22:32

Ja. Man ska alltid räkna med absolut temperatur inom naturvetenskap, dvs i kelvin.

De värden jag har ger ingen skärning i y-axeln. Använde att lutningen är Ea/R och räknade ut mitt Ea först. Satte sedan in det i formeln jag angav i början. Det funkar också?

Teraeagle 21051 – Moderator
Postad: 7 dec 2018 23:05 Redigerad: 7 dec 2018 23:08

Du kan aldrig få kurvan som går mellan mätpunkterna att skära y-axeln eftersom 1/T aldrig kan bli noll. Du måste ta fram en linjär trendlinje och använda dess konstantterm som värde på lnk0. Jag hade gjort det i Excel istället för Matlab, men det ska väl gå att göra i Matlab också.

Om du gjorde på ditt sätt antar jag att du bara tog något uppmätt k-värde och beräknade k0 utifrån det, T och Ea? I så fall får du ett hyggligt ”ingenjörssvar” men det är inte den matematiskt bästa ekvationen som beskriver mätdata.
