graf och ström
Hej,
jag förstår inte slutet av denna:

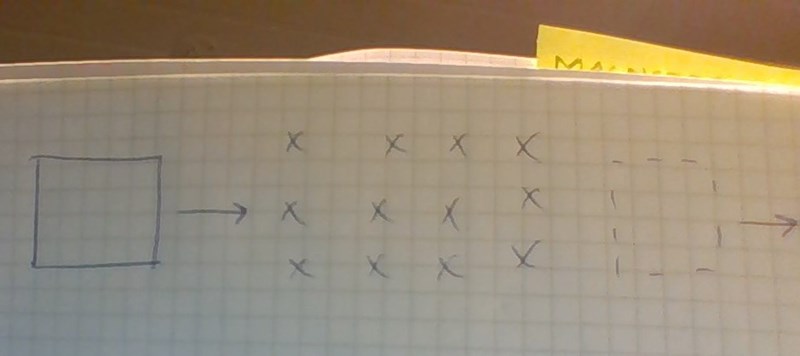

En kvadratisk metalltrådslinga rör sig med konstant hastighet från ett fältfritt område in genom ett område med homogent magnetfält och åter ut i ett fältfritt område (se figur).

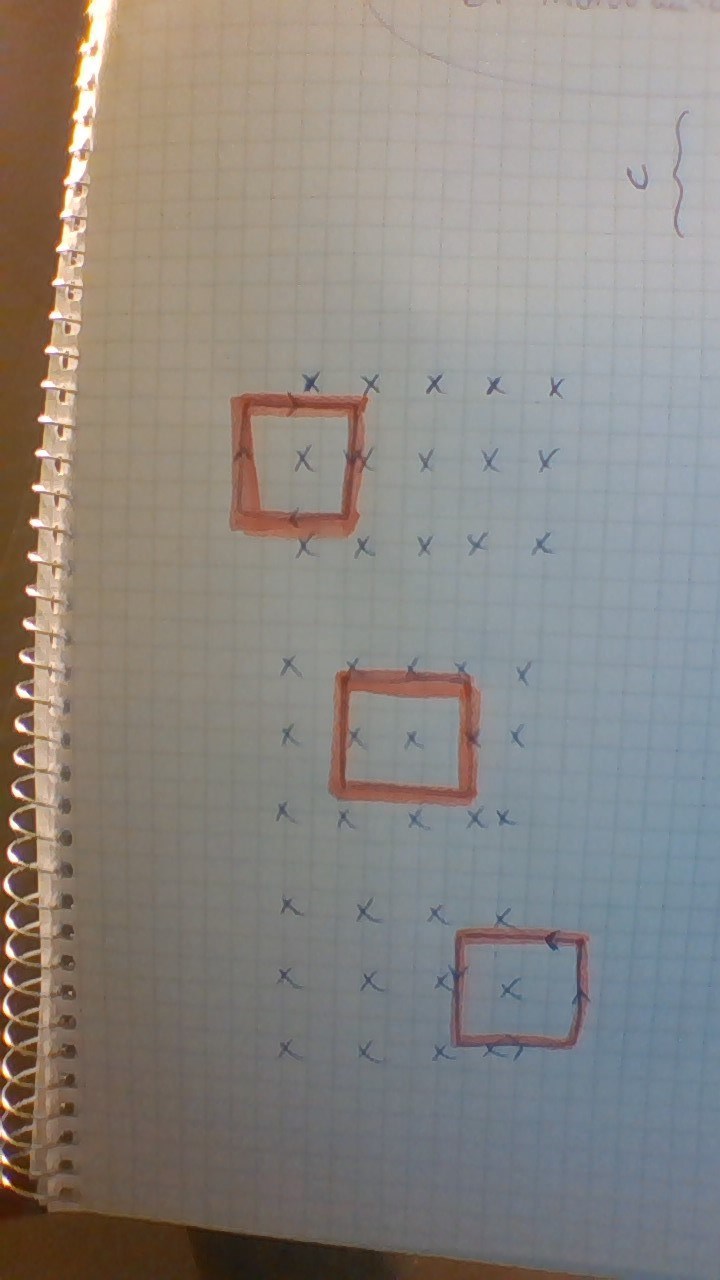

Svaret är nedan. Jag förstår att strömmen enl. högerhandsregeln ska riktas ner då den precis åker in i magnetfältet. Men varför upphör strömmen i mitten? Och mer: varför byter strömmen riktning sist?
För att det ska uppstå ström måste det ske en förändring i magnetfältet genom ledaren. När tråden är i mitten så sker ingen sådan förändring
Välkommen till pluggakuten
Strömmen uppstår när en förändring av magnetfältet över slingan uppstår. När slingan först når fältet induceras en ström genom slingan eftersom slingan plötsligt utsätts för ett magnetfält riktat in i papperet. När slingan väl är helt inne i fältet så upphör strömmen fram tills slingan når den högra kanten på fältet. Detta eftersom fältet som påverkar slingan inte förändras medan slingan är helt inne i det homogena fältet. När slingan når högra kanten minskas plötsligt magnetfältet som slingan utsätts för vilket inducerar en ny ström.
Anledningen till att den andra strömmen går i motsatt riktning är för att magnetfältet över slingan plötsligt minskar medan den plötsligt ökade när slingan nådde vänstra delen av fältet. Minskningen av magnetfältet skulle man kunna se som en ökning i motsatt riktning. När man använder högerhandsregeln på andra strömmen får man alltså se det som att fältet går mot oss istället för från oss.
