Glidlager

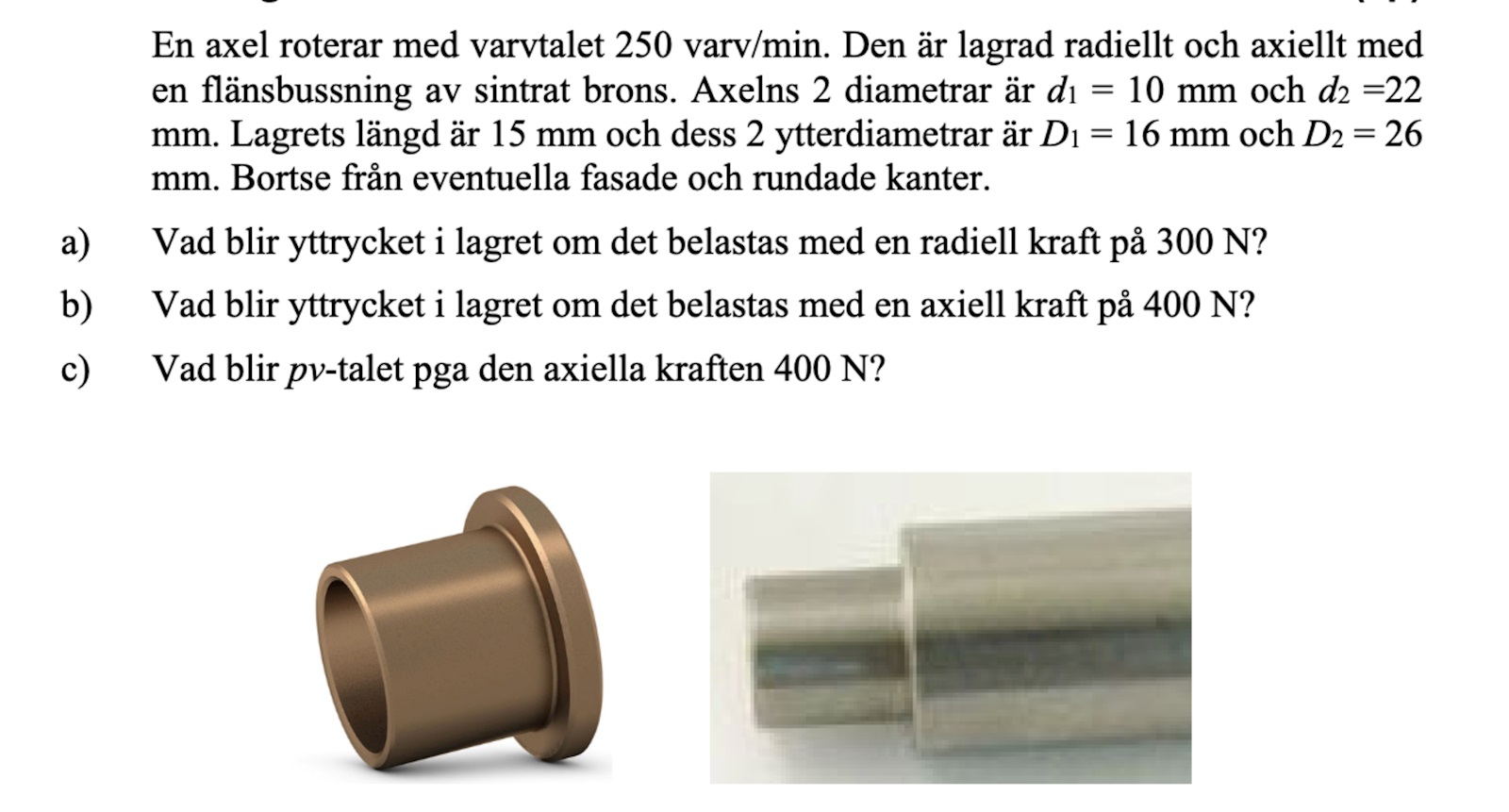

Här är två likadana uppgifter från olika år på tentan, men som har olika svar och lösningsgång på b).
Sådär löser dom uppgiften första gången.
Men när jag ska lösa denna uppgift på exakt samma sätt, får jag fel svar. Jag får svaret 1.33 MPa igen eftersom det är exakt samma värden på de ingående parametrarna. Men svaret ska bli 2.27 MPa.
Om man använder D2 och d1, blir det rätt, dom har kanske skrivit fel på d2 och D2?

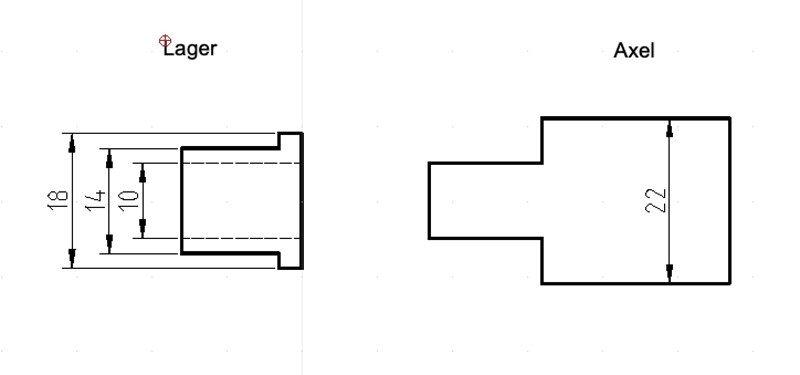

Lagrets ytterdiametrar är annorlunda i det andra exemplet. Arean som påverkas av den axiella kraften är den ringformade arena i änden av lagret som formas av lagrets största ytterdia (18 mm) och hålets dia (10 mm) vilket ger dig rätt svar.
CurtJ skrev:Lagrets ytterdiametrar är annorlunda i det andra exemplet. Arean som påverkas av den axiella kraften är den ringformade arena i änden av lagret som formas av lagrets största ytterdia (18 mm) och hålets dia (10 mm) vilket ger dig rätt svar.
Yes okej, men varför tar man en area av axeln i den första uppgiften och sen arean av lagret i den andra uppgiften?
Därför att axelns ytterdia är mindre än lagrets större ytterdia så axialkraften verkar bara på den del av lagrets ändyta som axeln trycker på.
Är du med på det?
CurtJ skrev:Därför att axelns ytterdia är mindre än lagrets större ytterdia så axialkraften verkar bara på den del av lagrets ändyta som axeln trycker på.
Är du med på det?
Ahaa, japp nu tror jag jag förstår. Tack!
