Hej!

"En induktiv last och resistiv last är parallellkopplade och är enfasigt anslutna till 230V 50Hz.

Den induktiva lasten har en skenbar effekt på 840VA och en effektfaktor på 0.78.

Den resistiva har en resistans på 42 Ohm.

Beräkna strömmen i den matande ledningen.

Skenbar effekt: s=U*I = 840VA= 230V*I (då det blir 3,652A)

Ohms lag: U=R*I = 230V=42 Ohm*I (då det blir 5,476A)

Fasförskjutningsvinkel: Cos (fi) = R/Z = 0.78=42ohm/Z (Då det blir 53.8)

Impedans: Z=U/I = 53.8= 230/I (då det blir 4.27A)

Vet ej om jag använder fel formel eller vad men kan någon få mig på rätt väg?

Jan Ragnar 1893
Postad: 9 mar 2022 22:55

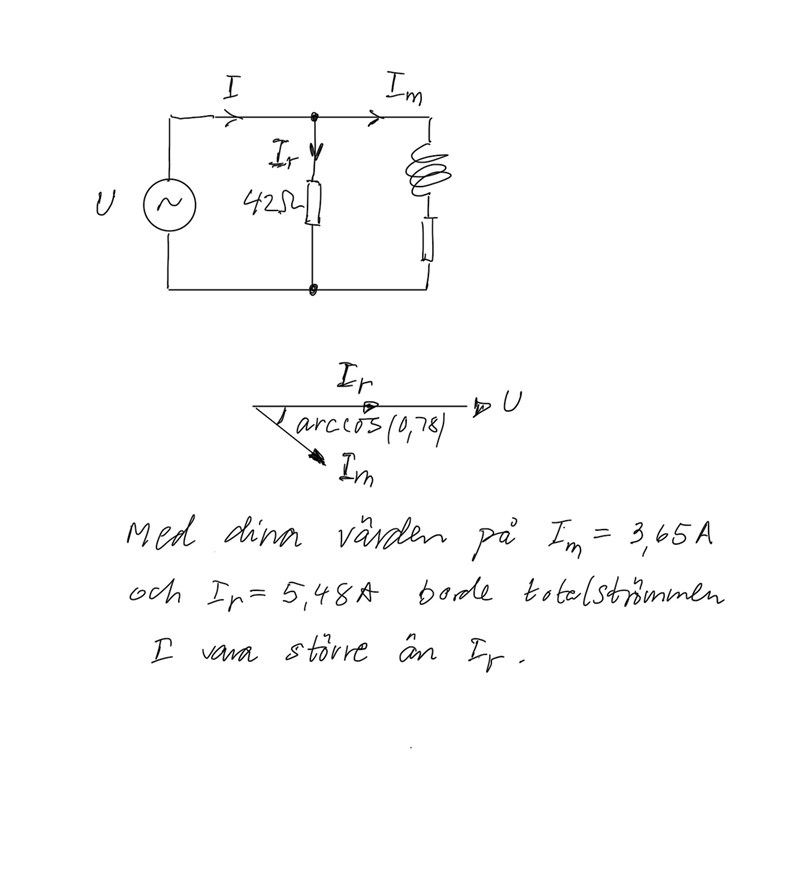

Albin00 10
Postad: 9 mar 2022 23:48 Redigerad: 9 mar 2022 23:49

Jag har ingen formel för Im vad jag vet. Dock vet jag triangeln där det finns I, IR, IL och IC. Där får man ut I genom att I=Roten ur (IR^2+IL^2).  Men där vet jag inte hur jag får fram IL

Jan Ragnar 1893
Postad: 10 mar 2022 00:30

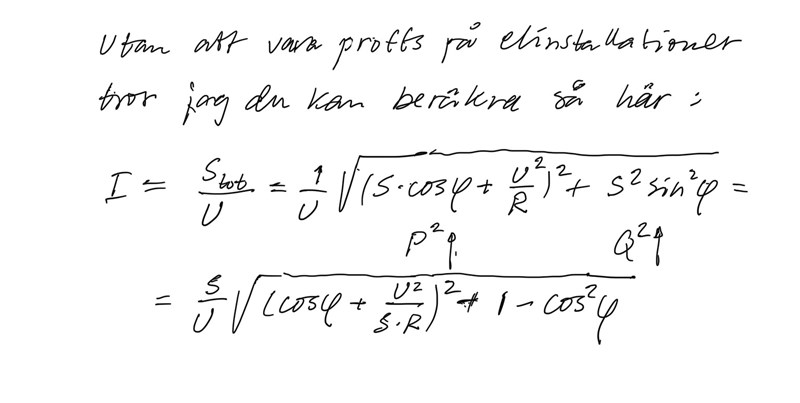

Albin00 10
Postad: 10 mar 2022 10:04

Hur får jag fram S då? Och är det I eller 1 i den sista beräkningen?

Jan Ragnar 1893
Postad: 10 mar 2022 10:26

S är den skenbara effekten på 840 VA. Det är inte I utan en trigonometrisk etta (cos2(φ) + sin2(φ) = 1).

Albin00 10
Postad: 10 mar 2022 10:29

Aha okej. Hur får jag fram sin?

Albin00 10
Postad: 10 mar 2022 11:27

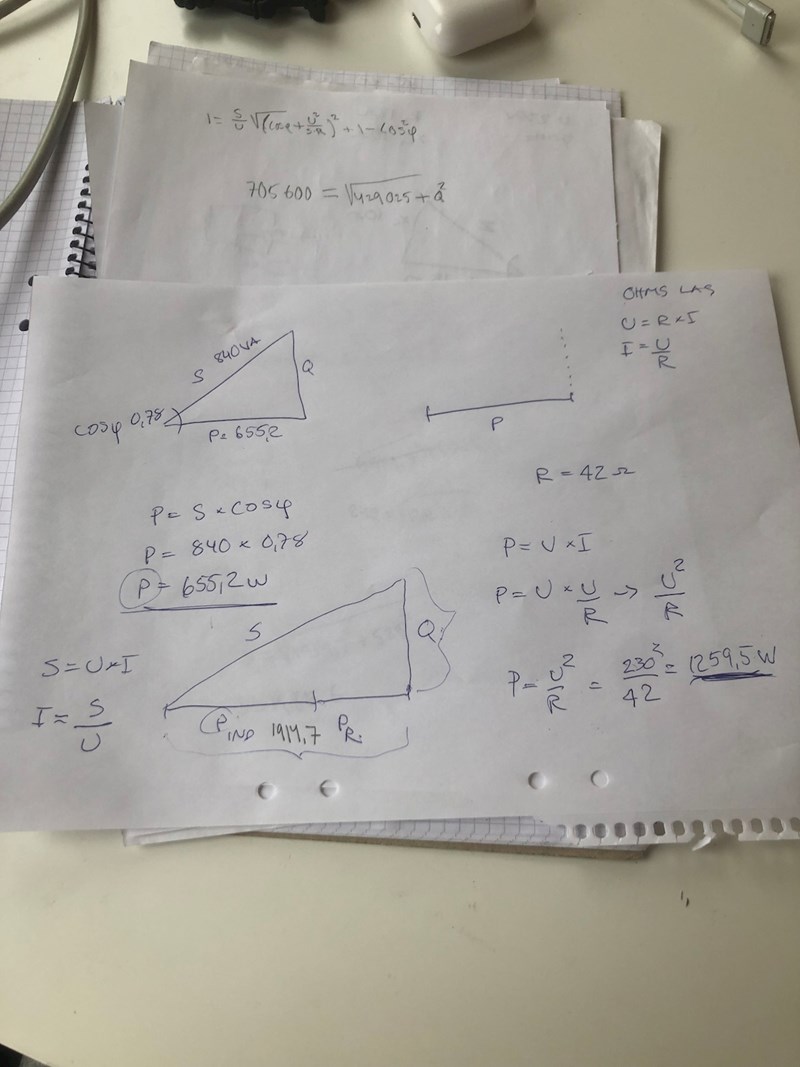

Löste det nu. Använd Pythagoras sats på första triangeln för att få fram Q. Sen Pythagoras sats på andra för att få fram S. Sen har du S/U för att få fram I.
