(Geoteknik) skjuvbox försök

Hej!
Har fastnat på en gammal tenta fråga som saknar lösningar och svar.
Frågan lyder


"Vid ett försök med sand i en skjuvbox uppmättes τf=120 Kpa vid normaltrycket 160 kPa. Bestäm φ, σ1,σ3 Samt vinkeln mellan σ1och brottplanet."

_______________________________________________
Jag har försökt göra 2 lösningar men ingen av dem ger ett rimligt svar

Lösning 1) τf=120 Kpa σ=160 Kpa  Sand -> friktionsjord -> c=0
Formel:

τf=c+σ*tan ϕ

120= 0 + 160 tanϕtanϕ=0,75ϕ=36,9

sen 2α=(190-(90+φ)2α=(190-(90+36.9)2α=53,1Sin 53,1=120r-> r= 150,1 KpaFormlerr=σ1-σ32σn=σ1+σ32+σ1-σ32cos(2α)Vilket ger 150,1=σ1-σ32160=σ1+σ32+150,1*cos (53,1)69,9=σ1+σ32139,8=σ1+σ3300,2=σ1-σ3σ1=200σ3=-80,2Orimligt svar då σ3 är negativt?Lösning 2)formel för friktons jordK0=1-sinφσ3=K0*σ1K0=1-36,9=0,4σ3=0,4σ1r=σ1-σ32=150,1r=σ1-0,4σ12=150,1σ1=500σ3=0,4σ1=200Orimligt då Normaltrycket 160 Kpa inte finnns med i Mohr spänningscirkel?

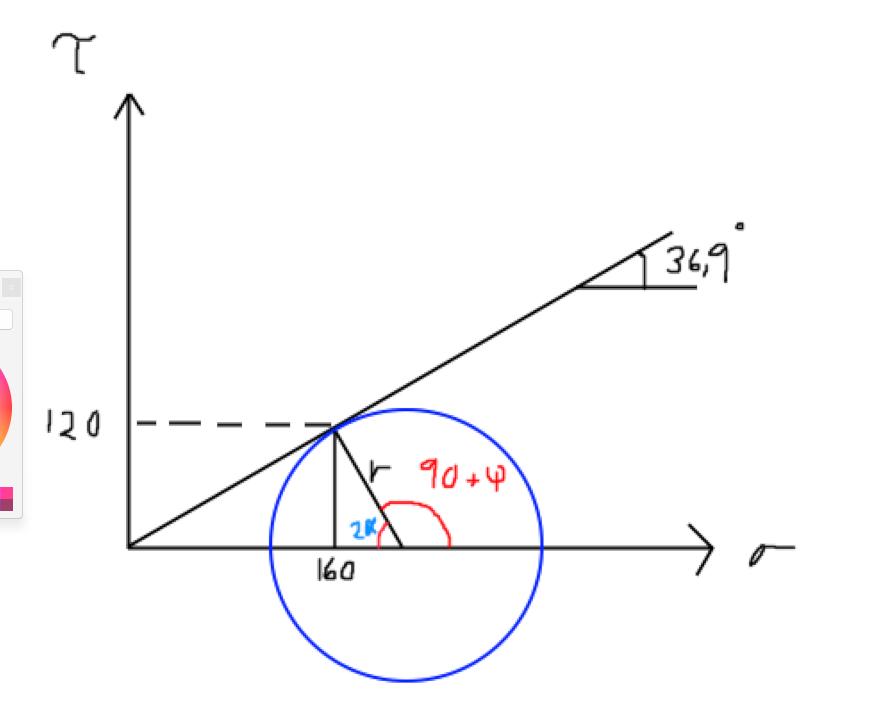

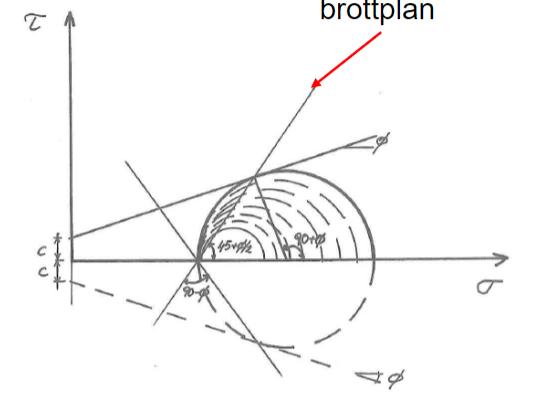

Antar därför att i bilden 90 + φinte kan stämma. Hitta den från en föreläsning

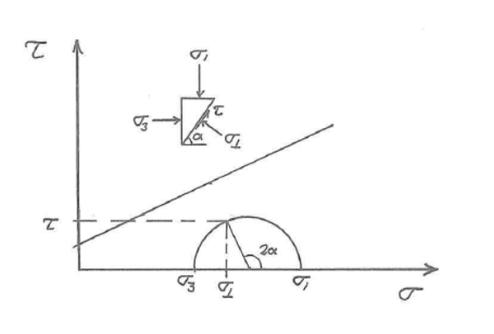

Men antar att jag tolkat bilderna fel, eller att den inte är använd bar här.
Tacksam för all hjälp jag kan få :D
