Gammal fråga från en fysik tenta

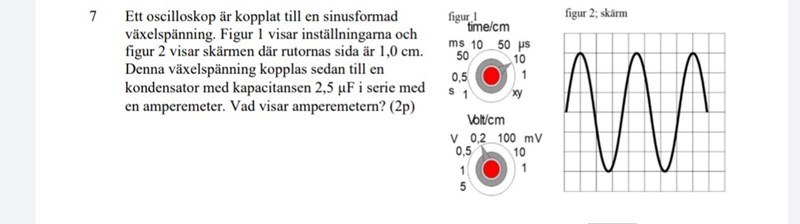

Du har läst av amplituden  fel, den är 0,6 V, inte 0,6 mV.

Smaragdalena skrev:

Du har läst av amplituden  fel, den är 0,6 V, inte 0,6 mV.

Okej, men den där grejen som står volt/cm säger mV , hur kan det vara 0,6 V och ej mV?

Till vänster om "rakt upp" står det V, till höger mV.

Smaragdalena skrev:

Till vänster om "rakt upp" står det V, till höger mV.

Aa juste jag ser att det står V på vänster sida och mV på höger sida, så då förstår jag att man ska ha avläst 0,6 V. Då är det bara den enda som gjorde att jag fick fel svar på strömmen eller?

Förmodligen.

Smaragdalena skrev:

Förmodligen.

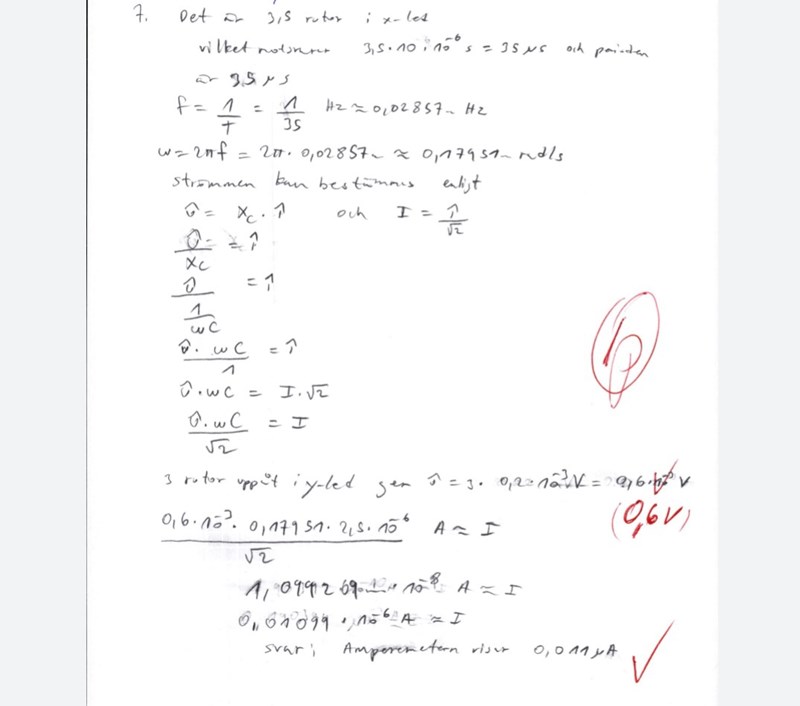

är det samma fel då där det står 3,5 $\mu s$?

Ja, värdet är 35 $\mu s$. En ruta är ju 10 $\mu s$, och en period är 3½ ruta (lättast att se i överkanten där 2 perioder är 7 rutor).
