Fysik & ellära klurig tentafråga

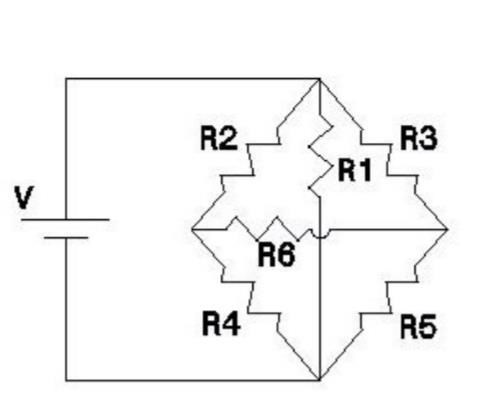

Hej! Sitter och pluggar gamla tentor inför en omtenta. Har då hittat en äldre fråga jag inte lyckas lösa, tycker det är riktigt klurigt när man skall rita om vissa kretsscheman. Såhär ser kretsen ut:

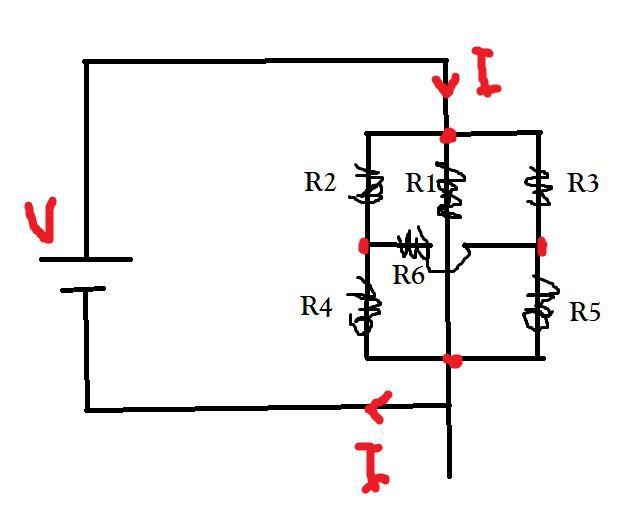

Och såhär har jag börjat att rita om den:

Frågan lyder: Rita en förenklad krets där kablarna ej korsar varandra.

Jag vet inte hur jag skall fortsätta riktigt. Gissar på att R1 skall vara där den är men det är den där R6 som gör det hela jobbigt. Tacksam för svar!

Mvh Axel

Dr. G 9457
Postad: 16 aug 2020 19:55 Redigerad: 16 aug 2020 20:00

R1 kan du väl "dra runt" istället för genom?

Sedan gissar jag att det behövs en eller två Delta-Y-transformationer.

EDIT: en Delta-Y borde räcka.

Haxelll 22 – Fd. Medlem
Postad: 16 aug 2020 20:12
Dr. G skrev:

R1 kan du väl "dra runt" istället för genom?

Sedan gissar jag att det behövs en eller två Delta-Y-transformationer.

EDIT: en Delta-Y borde räcka.

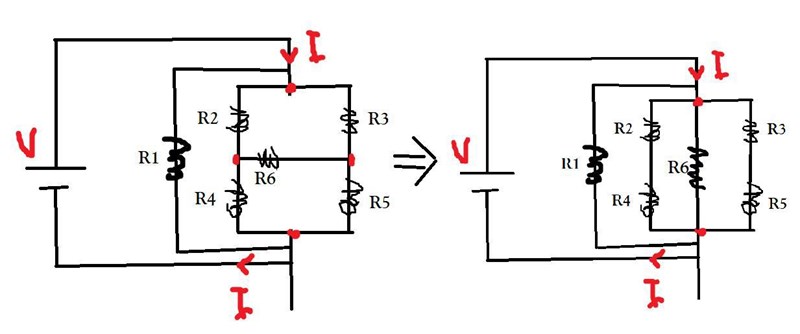

Du tänker såhär med R1? Och då kan man kanske göra som jag gjorde i bilden till höger?:

Men en delta y transformering direkt vore säkert det bästa och tänkta sättet, får testa att börja med det om inte du/nån annan tycker det ser korrekt ut i min bild till höger! Tack för snabbt svar förresten :)

Dr. G 9457
Postad: 17 aug 2020 20:54

Dina två ritade kretsar är inte ekvivalenta.

T.ex så går strömmen genom R6 även antingen genom R2 eller R3 i vänstra bilden. I högra bilden är det inte så.

Alan123 278 – Fd. Medlem
Postad: 18 aug 2020 19:54

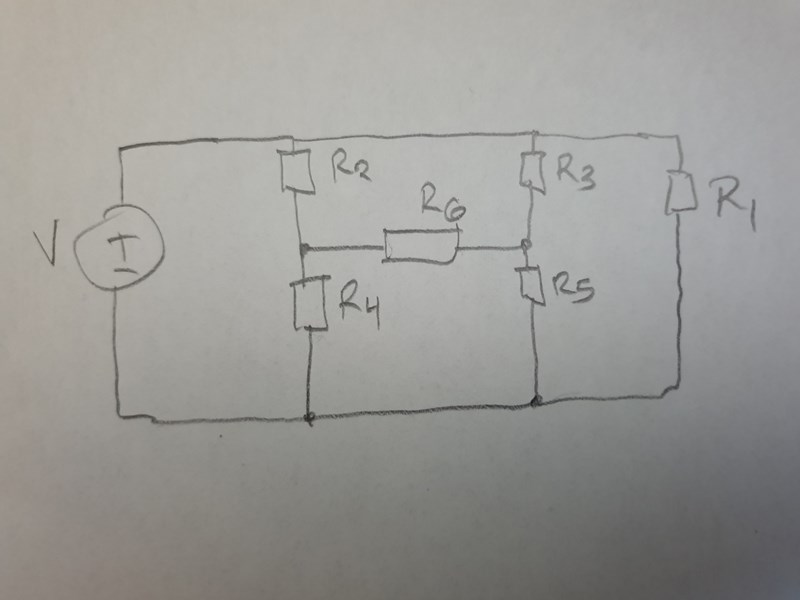

Precis som Dr.G skriver kan du dra runt R1 till höger parallellt. Resten är lättare, i princip rita av dem som dem är och dra linjerna mellan dem.
