Furkantspulser

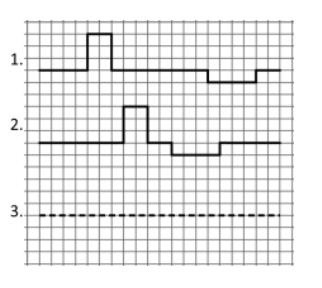

Figur 1 Visar läget vid tidpunkten t0 av två fyrkantspulser, som rör sig mot varandra med konstanta hastigheter. Samma pulsers lägen vid tidpunkten t0+t1 framgår av figur 2. Rita upp hur pulsbilden ser ut vid tidpunkten t0+2t1 i figur 3.
Hur ska jag gå till väga?
titta på hur mycket den vänstra pulsen har rört sig till höger mellan första och andra bilden. Den ska röra sig lika mycket till höger igen till den bild du ska rita.
Den högra pulsen rör sig till vänster, så den ska flyttas lika mycket till vänster igen, som den gjorde mellan första och andra bilden.
Sen när du ritar bägge pulserna i samma bild kommer de att delvis överlappa. Då ska du subtrahera den ena från den andra så att det totalt blir en lägre topp. Men börja med att rita dem separat, och sen gör en ny bild där du ritar in summan av de två på de ställen där de överlappar.
Hilda skrev:titta på hur mycket den vänstra pulsen har rört sig till höger mellan första och andra bilden. Den ska röra sig lika mycket till höger igen till den bild du ska rita.
Den högra pulsen rör sig till vänster, så den ska flyttas lika mycket till vänster igen, som den gjorde mellan första och andra bilden.
Sen när du ritar bägge pulserna i samma bild kommer de att delvis överlappa. Då ska du subtrahera den ena från den andra så att det totalt blir en lägre topp. Men börja med att rita dem separat, och sen gör en ny bild där du ritar in summan av de två på de ställen där de överlappar.

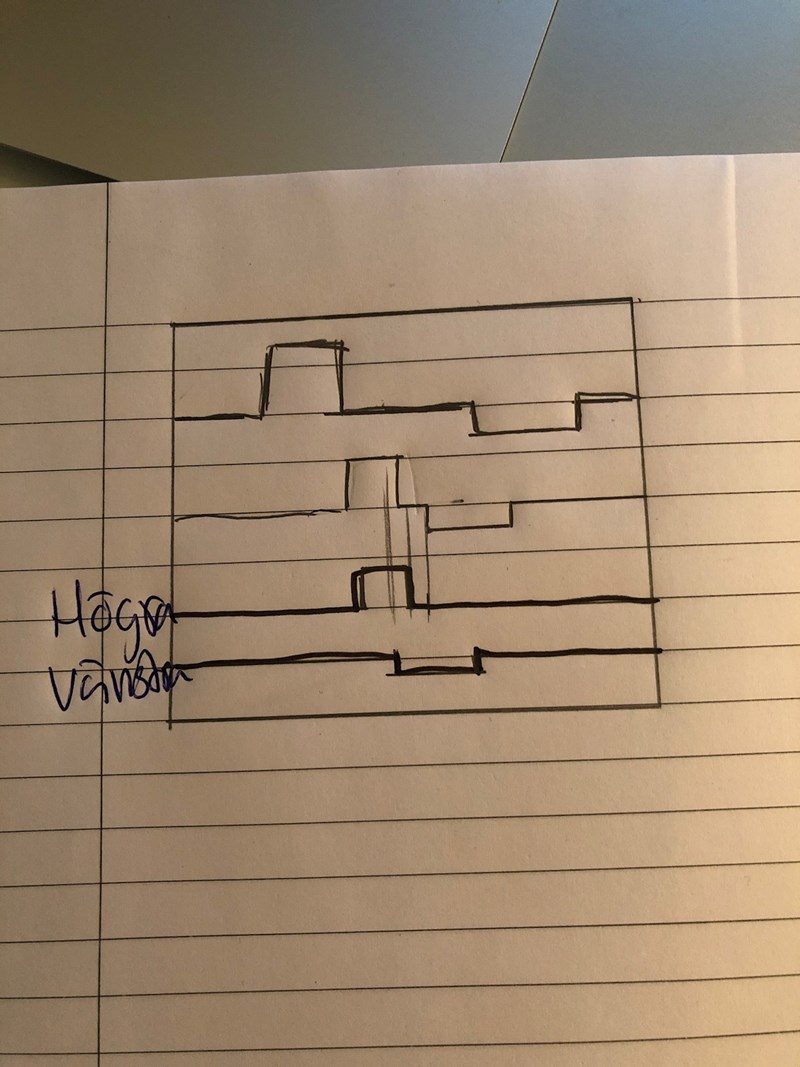

Nu har jag ritat snabbt på ett randigt papper (kanske inte det bästa) men har jag gjort rätt?
Hilda skrev:titta på hur mycket den vänstra pulsen har rört sig till höger mellan första och andra bilden. Den ska röra sig lika mycket till höger igen till den bild du ska rita.
Den högra pulsen rör sig till vänster, så den ska flyttas lika mycket till vänster igen, som den gjorde mellan första och andra bilden.
Sen när du ritar bägge pulserna i samma bild kommer de att delvis överlappa. Då ska du subtrahera den ena från den andra så att det totalt blir en lägre topp. Men börja med att rita dem separat, och sen gör en ny bild där du ritar in summan av de två på de ställen där de överlappar.

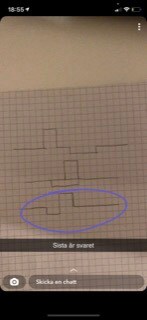

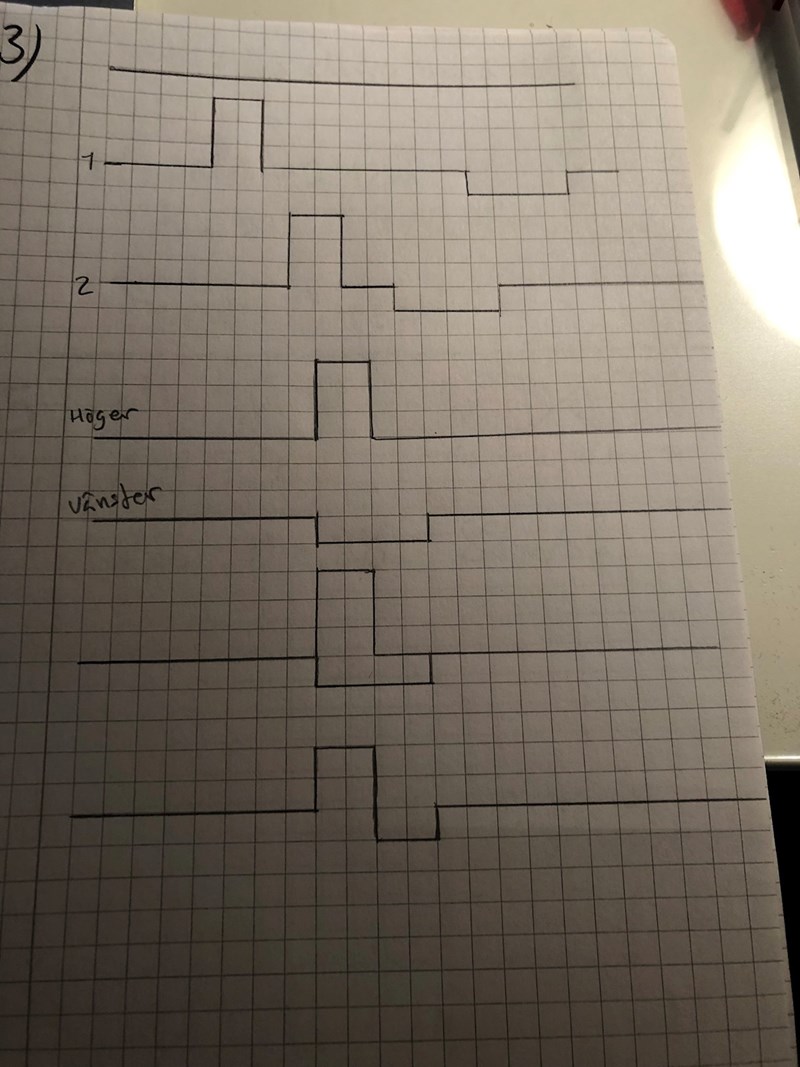

Stämmer detta eller stämmer nr 2
