10 svar
678 visningar
MatMan behöver inte mer hjälp
MatMan 168 – Fd. Medlem
Postad: 8 sep 2020 13:25 Redigerad: 8 sep 2020 13:39

Friläggning

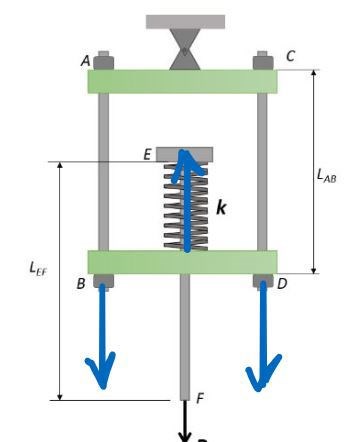

Redovisa med en friläggning hur stor krafterna blir i AB, CD, EF samt fjädern

de blåa pilerna är mitt försök, men jag är nästan säker på att de är helt fel.

SaintVenant 3935
Postad: 8 sep 2020 13:44 Redigerad: 8 sep 2020 13:47

Du har inte frilagt något. Läs om friläggning här:

Friläggning (Byggmek LTH)

Om du exempelvis har denna struktur:

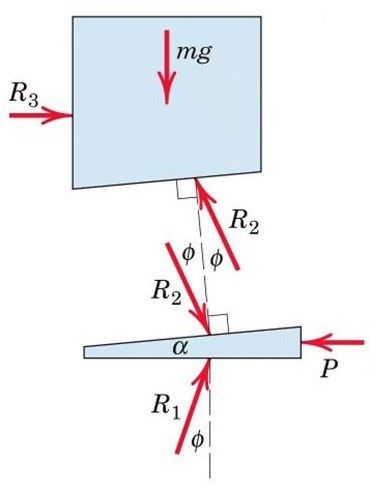

Denna består av två kilar och om du frilägger dem var för sig får du:

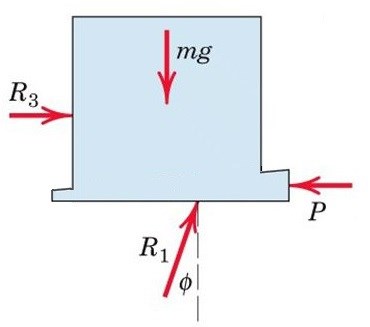

Du kan också frilägga båda tillsammans enligt:

MatMan 168 – Fd. Medlem
Postad: 8 sep 2020 14:25
Ebola skrev:

Du har inte frilagt något. Läs om friläggning här:

Friläggning (Byggmek LTH)

Om du exempelvis har denna struktur:

Denna består av två kilar och om du frilägger dem var för sig får du:

Du kan också frilägga båda tillsammans enligt:

men jag kommer inte på hur krafterna ska se ut. Jag vet att längst upp där systemet hänger så finns det två krafter, en i x-led och en i y-led, men hur ser krafterna ut i stängerna.

Jag tänker så här

När P drar fjädern nedåt så måste fjädern trycka tillbaka med någon kraft eller? Och B o D kommer vilja gå ner ju för att p är en dragande kraft som vill dra hela systemet ner så de måste ha en motsatt kraft.



Tänker jag rätt eller är jag ute och cykclar

SaintVenant 3935
Postad: 8 sep 2020 14:29 Redigerad: 8 sep 2020 14:30

Jag förstår inte riktigt strukturen men det ser ut som om den är ledat fäst i övre punkten och att den därför inte kan ta upp några moment. Vidare blir det tydligt att det på grund av symmetri i strukturen inte existerar några horisontella krafter.

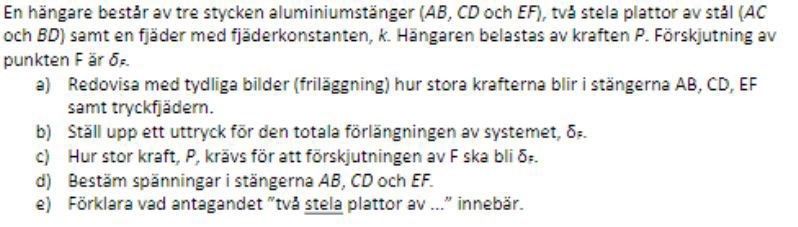

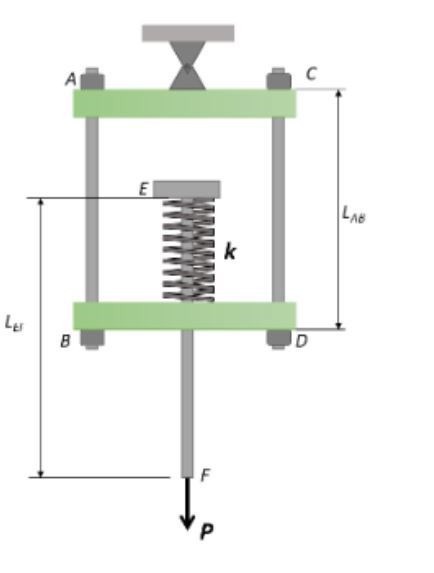

Lägg upp en bild på strukturen utan dina pilar så kan jag visa dig ett exempel på en friläggning.

MatMan 168 – Fd. Medlem
Postad: 8 sep 2020 14:31
Ebola skrev:

Jag förstår inte riktigt strukturen men det ser ut som om den är ledat fäst i övre punkten och att den därför inte kan ta upp några moment. Vidare blir det tydligt att det på grund av symmetri i strukturen inte existerar några horisontella krafter.

Lägg upp en bild på strukturen utan dina pilar så kan jag visa dig ett exempel på en friläggning.

SaintVenant 3935
Postad: 8 sep 2020 15:28

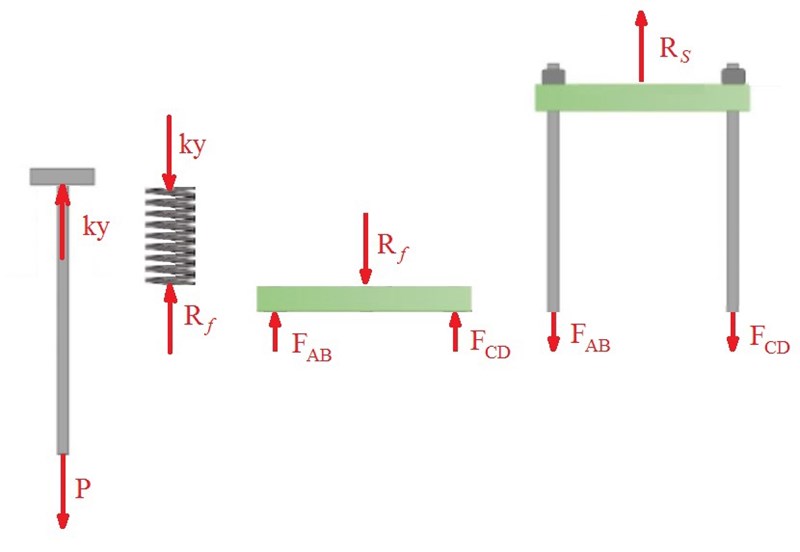

Friläggning:

Det kluriga med uppgiften här är att avgöra vad yy betyder i termer av strukturens förlängning δF\delta_{F}.

MatMan 168 – Fd. Medlem
Postad: 8 sep 2020 15:40 Redigerad: 8 sep 2020 15:42
Ebola skrev:

Friläggning:

Det kluriga med uppgiften här är att avgöra vad yy betyder i termer av strukturens förlängning δF\delta_{F}.

Men jag kan frilägga de var för sig? sedan lösa ut krafterna och efterår använda den här formlen

förlängning i kraftriktning

F*LA*E

SaintVenant 3935
Postad: 8 sep 2020 15:51 Redigerad: 8 sep 2020 15:54
MatMan skrev:

Men jag kan frilägga de var för sig? sedan lösa ut krafterna och efterår använda den här formlen

förlängning i kraftriktning

F*LA*E

Ja, stängerna utsätts för krafterna FABF_{AB} respektive FCDF_{CD}. Exempelvis blir friläggningen för AB:

Förlängningen för AB därmed:

δAB=FABLABAABEAlu\displaystyle \delta_{AB} = \frac{F_{AB} L_{AB}}{A_{AB} E_{Alu}}

MatMan 168 – Fd. Medlem
Postad: 8 sep 2020 16:05
Ebola skrev:
MatMan skrev:

Men jag kan frilägga de var för sig? sedan lösa ut krafterna och efterår använda den här formlen

förlängning i kraftriktning

F*LA*E

Ja, stängerna utsätts för krafterna FABF_{AB} respektive FCDF_{CD}. Exempelvis blir friläggningen för AB:

Förlängningen för AB därmed:

δAB=FABLABAABEAlu\displaystyle \delta_{AB} = \frac{F_{AB} L_{AB}}{A_{AB} E_{Alu}}

sen den totala förlängningen blir då

δAB+δCD+δEF=δF

SaintVenant 3935
Postad: 8 sep 2020 16:26 Redigerad: 8 sep 2020 16:49
MatMan skrev:

sen den totala förlängningen blir då

δAB+δCD+δEF=δF

Glöm inte att fjädern trycks ihop också.

Edit: Glöm inte heller att δAB=δCD\delta_{AB} = \delta_{CD}, de adderar inte något var för sig till totala förlängningen utan deformeras tillsammans.

MatMan 168 – Fd. Medlem
Postad: 8 sep 2020 20:54
Ebola skrev:
MatMan skrev:

sen den totala förlängningen blir då

δAB+δCD+δEF=δF

Glöm inte att fjädern trycks ihop också.

Edit: Glöm inte heller att δAB=δCD\delta_{AB} = \delta_{CD}, de adderar inte något var för sig till totala förlängningen utan deformeras tillsammans.

Ja det stämmer, totala förlängningen blir

δAB+δK+δEF=δF



Tack för hjälpen Ebola!
