Friläggning och jämvikt, Mekanik
Hej!

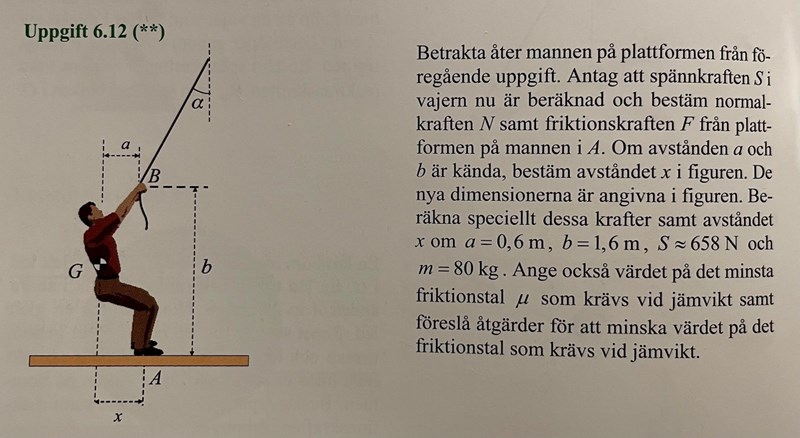

Har fått problem med att beräkna avståndet x samt friktionen F i frågan. Vet knappt vart jag ska börja, några tips?
Tack!
Välkommen till Pluggakuten.
Det verkar som att en del uppgifter saknas. Det står att de nya dimensionerna är angivna i figuren. Vilka tidigare ”gamla” uppgifter har nämnts förut? Är vinkeln α och vajerns längd kända? Hur är plattformen fäst?
Vinkeln a är 30 grader, längden på hela vajern får man inte i frågan innan. Mannens vikt är 785.6 N.
Tror längden x ska fås ut av momentet i A, men är osäker på hur…
Moment kring A eliminerar alla krafter utom mannens tyngd och spänningen i vajern. Från detta får du ut avståndet x.
Strategi:
Rita en figur med friläggning av mannen och försök ställa upp jämviktsekvationer för krafter i vertikalt led, horisontellt led och kraftmomentet kring A.
Tips:
Komposantuppdela spännkraften S i repet i vertikal och horisontell komposant.
