Friläggning av reaktionskrafter

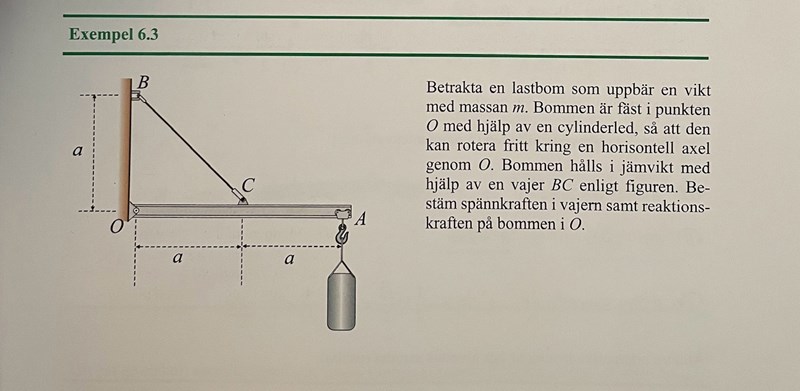

Hej, jag förstår inte hur man kommer fram till att frilägga reaktionskrafter, som på lösningen till denna uppgift? Vad är ens reaktionskrafter? Och hur ska jag ens veta hur och vart de ska friläggas?

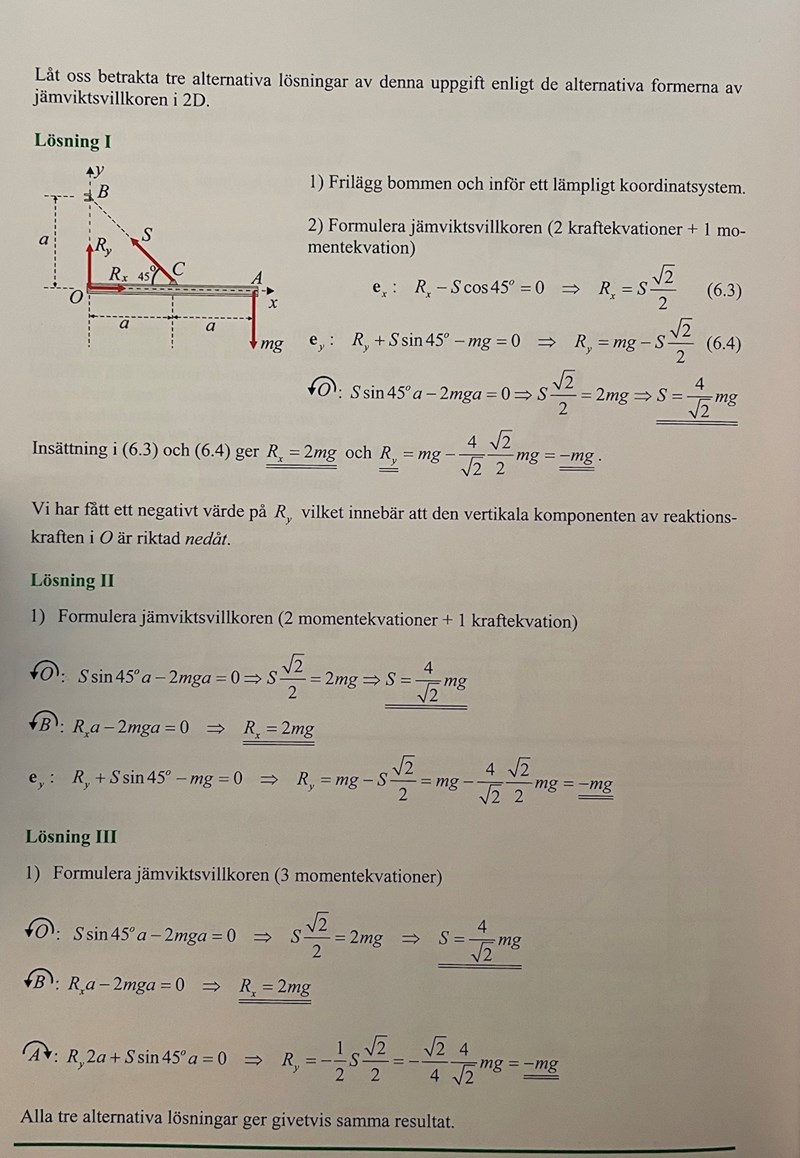

Att frilägga betyder att man ersätter delar av en konstruktion med krafter. I lösningsförslaget ersätter man den fysiska infästningen av bommen med de krafter som verkar på bommen (från väggen). Man ersätter också vajern med en kraft och så klart vikten med en annan kraft. Kvar har man en bom som påverkas av krafter från omgivningen (väggen, vikten och vajern). Då har man fått något som man kan räkna på. Riktningen på kraften från vajern är självklart längs vajern. Däremot vet vi inte så mycket om riktningen på kraften från väggen. Vi delar därför upp den kraften i x- och y-komposanter och börjar räkna. Då kommer vi fram till att väggen trycker på bommen snett nedåt höger.
Alltså: man frilägger den del av konstruktionen som man är intresserad av (själva bommen). Man ersätter infästningar (väggen), konstruktionselement (vajern), belastningar (vikten) och eventuella stödpunkter (inga här) med krafter. Hade du t.ex. tagit bort väggen så skulle bommen röra sig. Det betyder att väggen påverkar bommen med en kraft. Det är denna kraft som de kallar reaktionskraft (R) och den har komposanterna Rx och Ry.
Väggen gör så klart inget aktivt. Det är inte så att en vägg kan bestämma sig för att trycka på något. Det är bommen som trycker på väggen snett uppåt vänster och enligt newtons tredje lag påverkar då väggen bommen med en motriktad reaktionskraft, därav ordvalet.
