Frilägga

Det är svårt att svara på utan att veta mer.

Visa ursprungsupogiften och berätta vilka de två krafterna utan namn är.

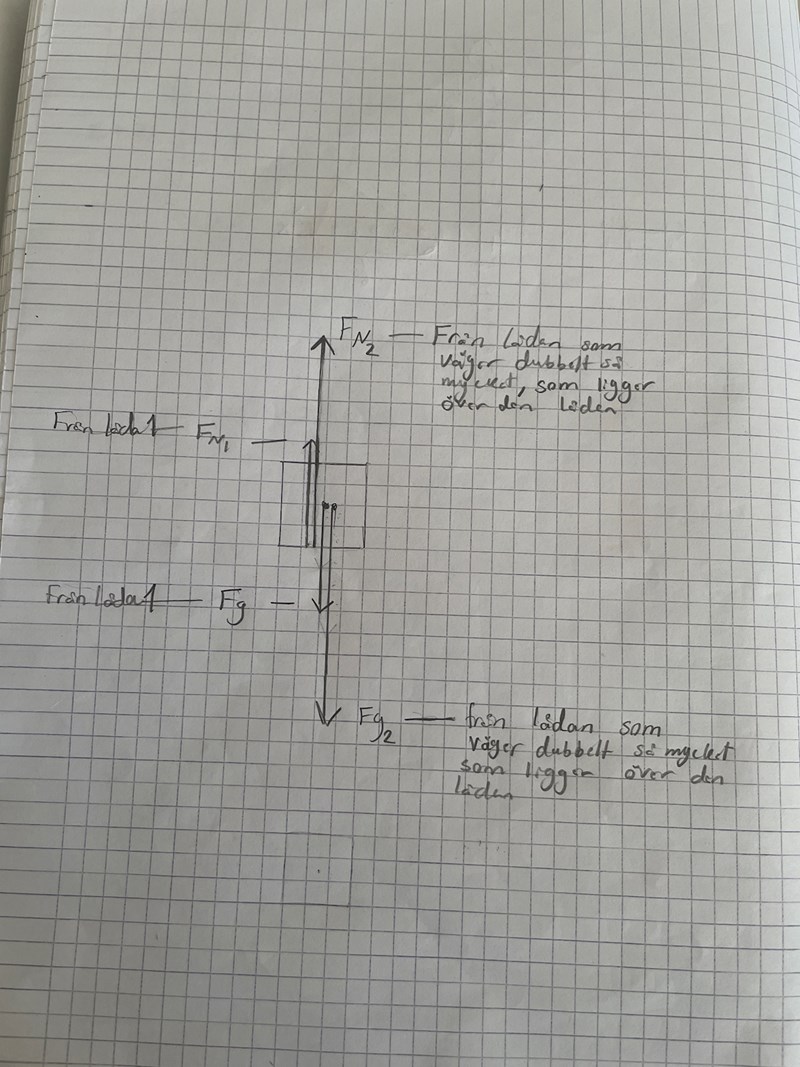

Jag har inte uppgiften för det var en fråga på provet som jag gjorde, men det är så jag tönkte att dom långa krafter är från lådan som ligger över som väger dubbel så mycket som den lådan vi frilägger

jag skulle föreställa mig att det är så dom menade och att vi skulle frilägga den nedre lådan, x är då kg alltså massan

Jag tog mig friheten att även rita in något som den undre lådan står på. Ett bord eller liknande.

Ett sätt att tänka när det gäller friläggning är att försöka "sätta sig in i objektets situation":

Om jag vore den undre lådan så skulle jag känna av en tyngdkraft F_g pga gravitationen, en normalkraft F_N1 från bordet under mig och en normalkraft F_N2 från lådan ovanför mig. Denna sista kraft kommer sig av att den översta lådan påverkas av en tyngdkraft.

Eftersom jag är i vila så måste summan av dessa tre krafter vara lika med 0, dvs F_g+F_N1+F_N2 = 0.

Eftersom lådan ovanför mig är dubbelt så tung som jag själv så måste normalkraften F_N2 vara dubbelt så stor som F_g. Båda dessa krafter är nedåtriktade.

För att kraftsumman nu ska bli lika med 0 så måste den uppåtriktade kraften F_N1 alltså vara 3 gånger så stor som F_g.

Förhållandet mellan pilarnas längder ska alltså vara 1:2:3.

Vad gäller angreppspunkterna så har du rätt i att tyngdkraften F_g angriper i masscentrum, dvs mitt i lådan och att normalkraften F_N1 angriper vid lådans botten.

Men normalkraften F_N2 måste angripa vid kontaktytan mellan mig och lådan ovanpå, så där blev det lite fel.

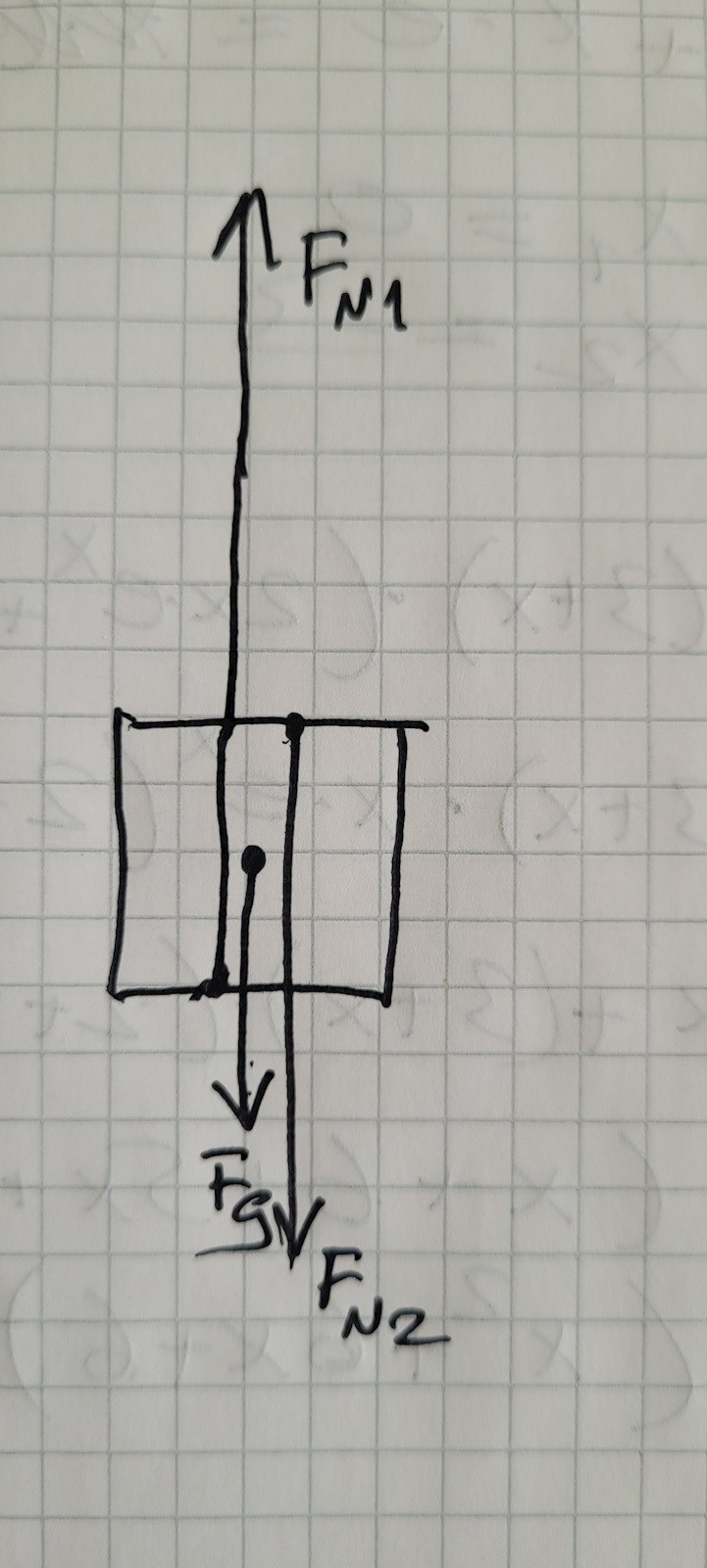

Din skiss bör se ut ungefär så här:
