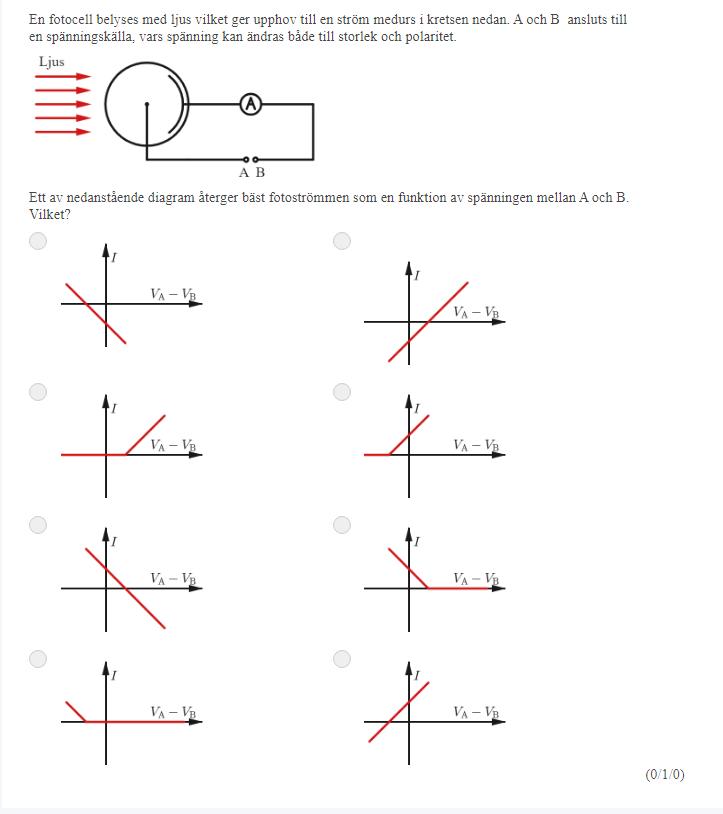

Fotoelektrisk effekt fotocell

Man kan ju börja med att fundera vad strömmen blir om spänningen är noll (kortslutning mellan A och B).

Men jag undrar om tecken på strömmen. Jag ser inte riktigt hur det framgår i uppgiften. Ok, "medurs" måste vara positiv ström.

Pieter Kuiper skrev:

Man kan ju börja med att fundera vad strömmen blir om spänningen är noll (kortslutning mellan A och B).

Men jag undrar om tecken på strömmen. Jag ser inte riktigt hur det framgår i uppgiften. Ok, "medurs" måste vara positiv ström.

Om strömmen är medurs blir ju A den positiva polen och därmed borde $V_A-V_B$vara positiv. Jag antar att strömmen är noll om spänningen är noll. Men jag vet inte riktigt hur jag ska ta mig vidare efter det?

Igen: vad blir strömmen när det är kortslutning mellan A och B, när $V_{\rm A} - V_{\rm B} = 0$ ?

Så kan du välja bort en del grafer.

Pieter Kuiper skrev:

Igen: vad blir strömmen när det är kortslutning mellan A och B, när $V_{\rm A} - V_{\rm B} = 0$ ?

Så kan du välja bort en del grafer.

Jag tänker ju att det är 0

Nej. Elektroner emitteras och når anoden. Det ger en ström.

Pieter Kuiper skrev:

Nej. Elektroner emitteras och når anoden. Det ger en ström.

Krävs det inte en spänning för att elektronenerna ska flyttas? Men i så fall så kan jag ju ta bort alla grafer som inte bryter y axeln positivt

Habbe skrev:

Krävs det inte en spänning för att elektronenerna ska flyttas?

Motståndet är (praktiskt taget) noll, det är en kortslutning.

Vid öppen krets (ström noll) blir det en spänning mellan A och B.

Precis, så börjar man. Och sedan fortsätter man att kolla de få som är kvar.

Pieter Kuiper skrev:

Habbe skrev:

Krävs det inte en spänning för att elektronenerna ska flyttas?

Motståndet är (praktiskt taget) noll, det är en kortslutning.

Vid öppen krets (ström noll) blir det en spänning mellan A och B.

Precis, så börjar man. Och sedan fortsätter man att kolla de få som är kvar.

Vilket samband ska jag nu använda mig av för att ta mig vidare, hur ska jag veta om $V_A-V_B$blir större eller mindre beroende på strömmen? Jag tänkte ju första att jag kunde köra ohms lag men det gårju inte att applicera här.
