Förstärkare teknik, Hälp för tror jag delvis förstår denna uppgift men vet inte om jag gör rätt.

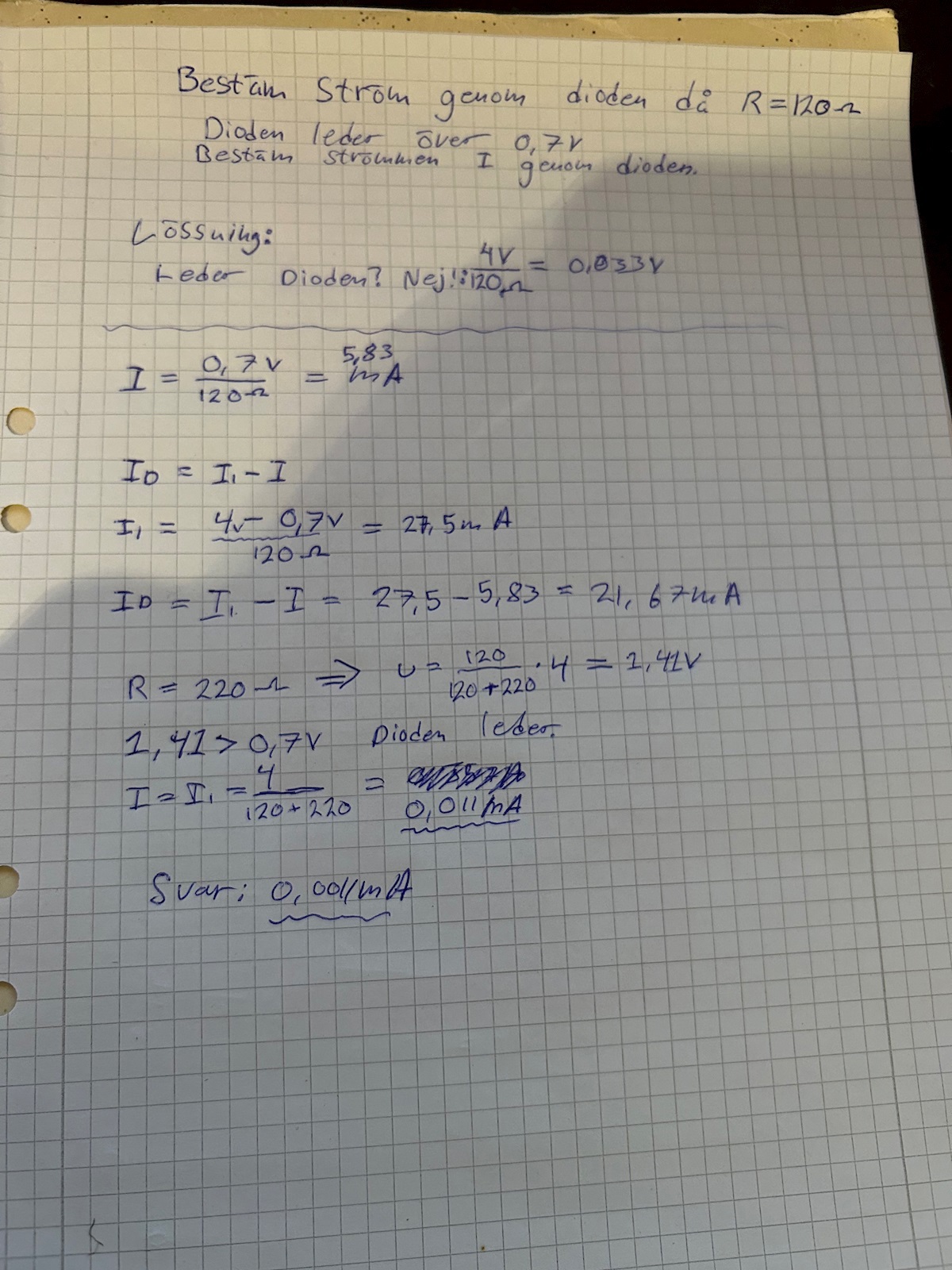

Här är en liten bild på hur jag tänkte:
Jag kan inte riktigt det här, men i första avsnittet delar du volt med ohm och får volt. Det kan inte vara rätt.
Jag har för mig att man gör så här:
Kolla först vilken spänning vi har över dioden om vi antar att den inte leder
- spänning över 120 ohm blir då (spänningsdelning ) 4*120/(220+120) = cirka 1,4 V alltså leder dioden
- Total ström i kretsen blir då (4-0,7)/220 = 0,015 A
Räcker det som hjälp?
Ture skrev:- Total ström i kretsen blir då (4-0,7)/220 = 0,015 A
Räcker det som hjälp?
Det är nog det rimligaste, men det oklart vad studenten förväntas kunna här, så det är lite av en gissning.
Förmodligen ska man anta en viss diodkarakteristik. Vanligt är att man ska ta en en tröskelspänning på 0,7 volt. Det är så standard att den inte alltid behöver vara given men den kan ju ha högre och lägre värden.
Eller kanske den ideala diodekvationen men då behöver vara given.
Jan Ragnar skrev:

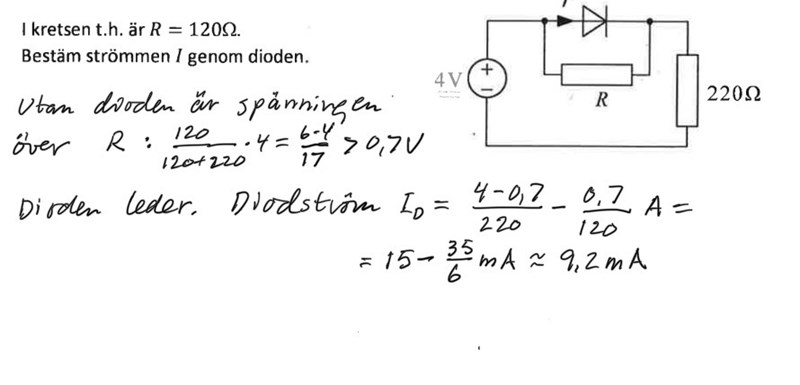

Stämmer, fick hjälp av min lärare
