Förstärkare fasmarginal (Bode diagram)
![]() |
![]() |
Här är en uppgift och början på en lösning (som är korrekt). Jag behöver hjälp att förstå mig på vad som händer.
1. I den återkopplade förstärkaren borde väl förstärkningen för låga frekvenser vara 36 dB, varför ritar vi ut 60 dB (råförstärkningen) i bodediagrammet? Bode diagrammet antyder ju att en förstärkare ger ut råförstärkningen för låga frekvenser, men så är det väl inte?
3. För att hitta PM så måste vi hitta frekvensen omega_0 där överföringen = 0 dB. Varför är det vid 36 dB i denna uppgiften? Är det bara en slump att det just var just vid p2?
1. Utan återkoppling (råförstärkningen) hade förstärkaren följt den heldragna linjen i det övre diagrammet. Den återkopplade förstärkaren får en karakteristik enligt den blå linjen:
Man drar en horisontell linje från 36dB på y-axeln till en punkt som möter råförstärkningskurvan. Därefter följer den återkopplade förstärkaren råförstärkningskurvan.
2. Fasmarginalen är vid den frekvens då den s.k. slingförstärkningen, är 1 eller 0dB. Det är när A har sjunkit till 36dB (och är -36dB). Jag tror det är en tillfällighet att det blir samma frekvens som p2. Om p2 varit längre till höger så skulle vi fått samma frekvens där vi ska kolla fasmarginalen.
Makes sense?
ThomasN skrev:Makes sense?
Ja det känns faktiskt ganska rimligt. Tack! Jag tycker fortfarande det är lite svårt att förstå varför AB råkar vara 1 just då A har gått ner till 36 dB. Hur kan man veta vad B är?

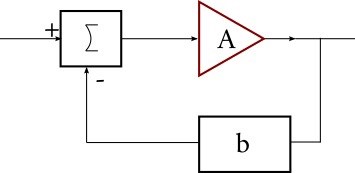

Om man ritar en förstärkare med sin återkoppling så här:
Så kan man skriva den återkopplade förstärkningen:
Om A är stor så blir bA >> 1 och blir
Okej, spännande! Känns som att vi kanske fördjupar oss mer inom detta i reglertekniken som kommer i nästa läsperiod.
