Förstärkare

Hur långt har du kommit själv? Det är enklare att hjälpa dig om vi vet var vi skall börja.

Hej

Vet du hur en OP fungerar och hur man använder den tillsammans med kringkomponenter till att bygga förstärkare?
Rita gärna!

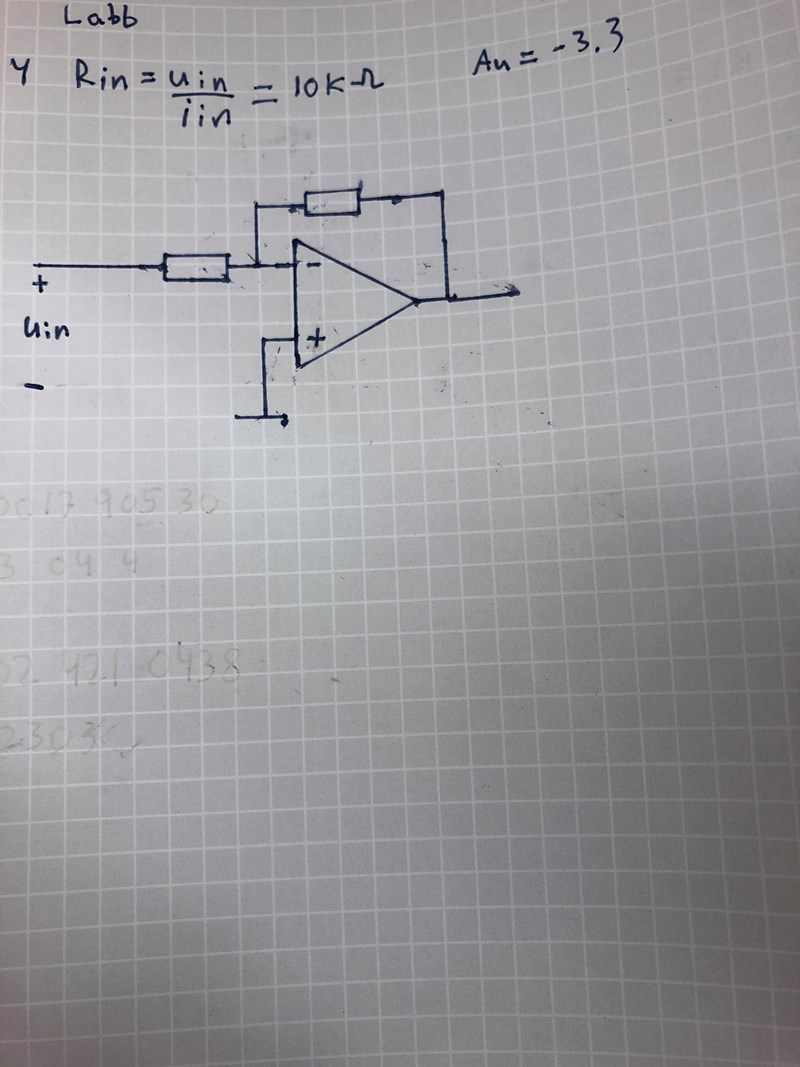

så här har vi ritat upp men osäker på hur man ska veta att man har gjort rätt och hur man ska dela upp resistanser om man inte vet uin

Bra start!

Om vi kallar det vänstra motståndet R1 och det högra R2 så blir det enklare att skriva :-)

OP:n förstärker ju spänningsskillnaden mellan + och - ingångarna med ett antal tusen gånger. Om - ingången är lite högre än + så kommer OP:n utspänning att bli negativ. Då kommer det också att flyta en ström genom R2 och utgången kommer ställa in sig på en negativ spänning som ger en lika stor ström genom R2 som genom R1. I detta läge kommer spänningen mellan OP:ns ingångar att vara 0. Man brukar säga att - ingången blir en "virtuell jordpunkt". Då kanske du anar vad inresistansen blir.

Som jag sa  innan, kommer strömmarna genom R1 och R2 att bli lika (riktning åt höger). Om vi säger att motstånden har samma värde så får vi också samma spänningsfall över dem. Vad behöver R2 ha för varde för att ge 3.3 gånger så högt spänningsfall?

Det finns en enkel formel för förstärkningen i en sån här koppling, jag tror du kan se hur den ser ut nu.

Det finns också ett par förutsättningar för detta:
- OP:ns interna förstärkning måste vara mycket större än den resulternade förstärkning vi är ute efter.
- OP:n måste arbeta i sitt linjära område. Dvs utgången får inte "slå i taket" eller ner i "källaren".

Hej  tack för hjälpen vi har skrivit så här på uppgiften och undrar bara om det är korrekt tänkt för att få fram våran resistans

Helt rätt!

Tusen tack Thomas!
