Förskjutning och spänning
Hej Pluggakuten!

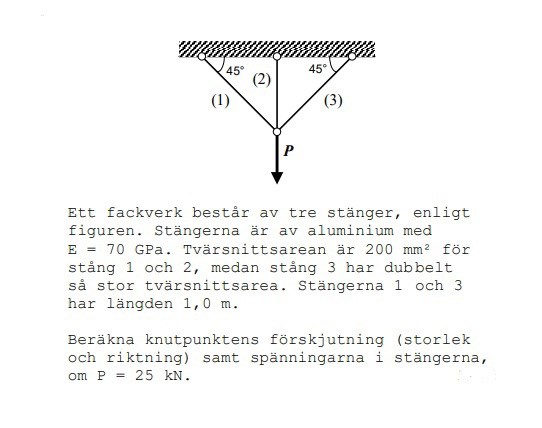

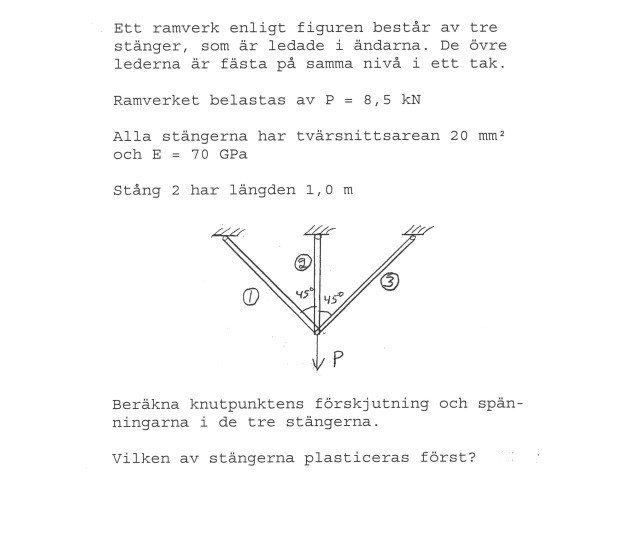

Sitter pluggar på lärarens uppgifter för hållfasthetslära och har stött på två uppgifter som ser exakt likadana ut, dock helt annorlunda i lösningsförslaget. Så jag undrar om ni ser skillnaden mellan dessa uppgifter eller om det är jag som är helt borta. Den första bilden förstår jag helt, dock försöker jag tillämpa samma princip på den andra bilden och får helt fel svar. Jag kan heller inte förstå mig på lösningsförslaget för den andra bilden. Vad är skillnaden? Och varför blir det så stor skillnad på lösningsproceduren?
Tack på förhand!
Hej,
Första uppgiften ser lättare ut till följd av symmetri.
I andra uppgiften har stång 3 en dubbelt så stor tvärsnittsarea vilket kommer resultera i en "skev" lösning.
Skicka med ditt lösningsförslag och facit om det är något mer i uppgiften du behöver hjälp med.
Calle_K skrev:Hej,
Första uppgiften ser lättare ut till följd av symmetri.
I andra uppgiften har stång 3 en dubbelt så stor tvärsnittsarea vilket kommer resultera i en "skev" lösning.
Skicka med ditt lösningsförslag och facit om det är något mer i uppgiften du behöver hjälp med.

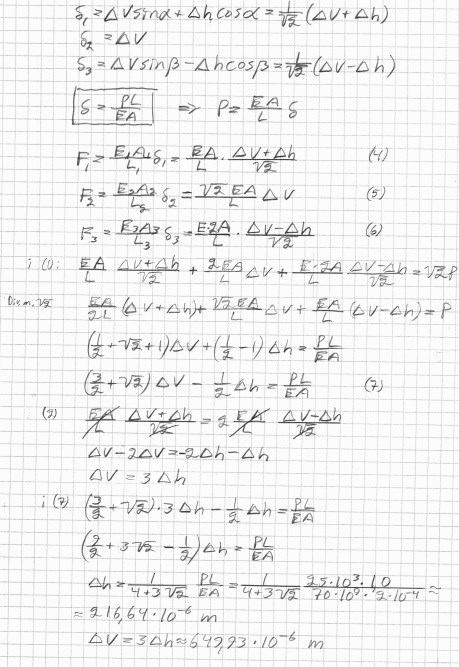

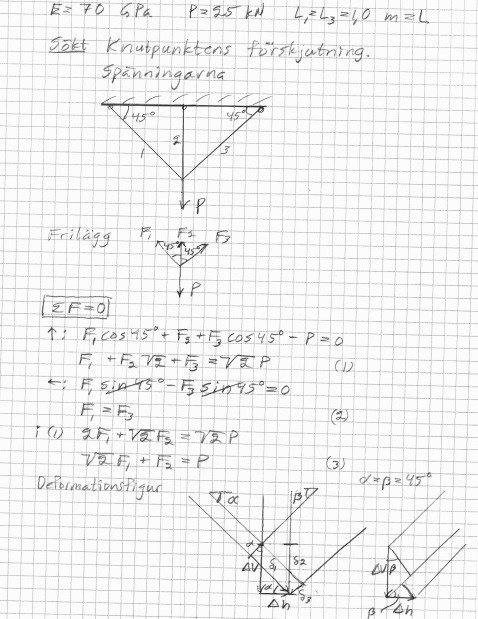

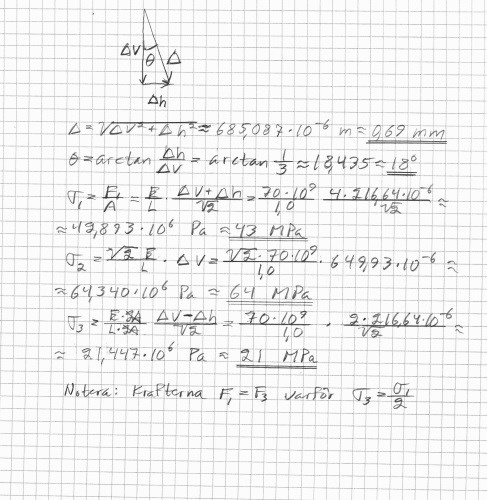

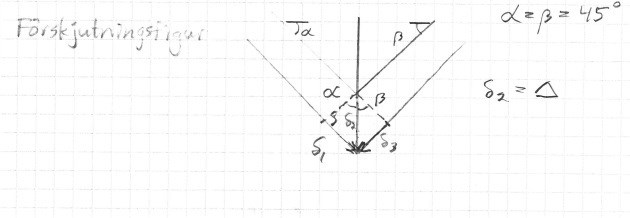

Alright, så anledningen till den "skeva" lösning är för att stång 3 har en dubbelt så stor tvärsnittsarea. Min fråga är då, hur vet jag hur deformationen blir till? Bifogar den hela lösningen till den andra uppgiften med deformationsfigur och deformationsfigur till bild 1. Deformationsfiguren till den första uppgiften övre förstår jag men inte den andra haha. Hur ska jag veta att den blir så?
