Fordonsteknik A
hej,
jag har kört fast på denna uppgift i kursen fordonsteknik A:
Antag att vårt typfordon kör på en plan horisontell väg. Genomför nedanstående beräkningar. Förutsätt att
rullmotståndet f = 0.015 är oberoende av hastigheten.

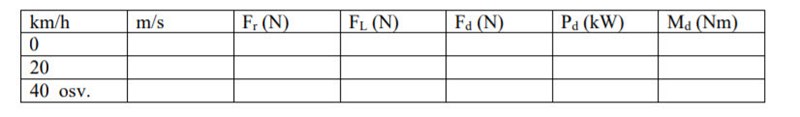

a) Beräkna erforderlig dragkraft Fd för hastigheterna 0, 20, 40, ,,,220 km/h. Sammanställ i tabell
enligt nedanstående mall. Krafternas och effektens hastighetsberoende tydliggörs trots allt bäst om
de läggs in i ett diagram där hastigheten avsätts på x-axeln.
Fr = rullmotstånd i N
FL = luftmotstånd i N
Fd = erforderlig dragkraft i N
Pd = erforderlig effektbehov i kW
Md = drivhjulsmoment i Nm

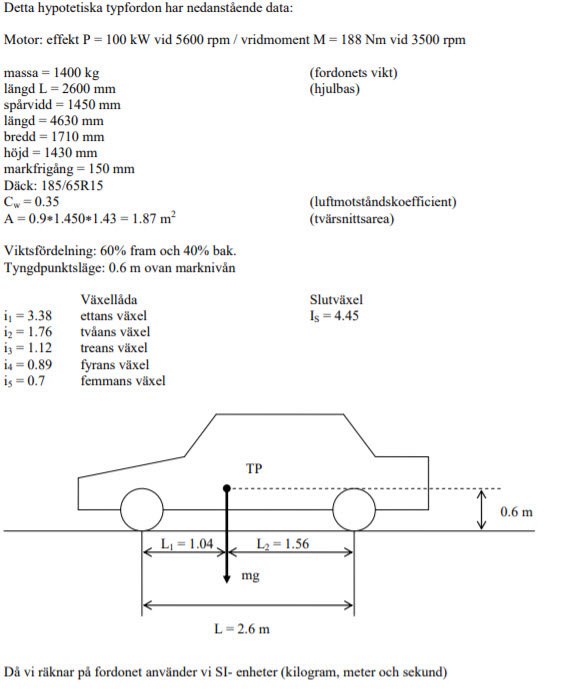

här nedan är infon om typfordonet:
min uträkning:
vid 0 är
m/s=0
Fr samt Fd=mgf=1400*9.82*0.015=206N
Pd=0
och nu Md som jag kört fast på:
Md=d*F=0.3m(radien av hjulen tycks enligt figur vara 0.6m i diameter)*206N=61.9Nm
men facit säger 66Nm, hur får de momentet till 66Nm??
Tack på förhand!
Fd = Fr + FL
Md = Fd*r
Du ska beräkna luftmotståndet FL vid resp. hastighet
https://sv.wikipedia.org/wiki/Luftmotstånd
hej,
ja precis de formlerna gäller.
Fr=206N och FL=0 då v=0
och då bör Md=d*Fd=0.3*206=62Nm men facit säger 66Nm. Vad gör jag fel?
facit:
Du ska beräkna normalkraften vid varje hjulpar för att beräkna Fr
Nu har du antagit att alla hjulen sitter rakt under TP
Affe Jkpg skrev:Du ska beräkna normalkraften vid varje hjulpar för att beräkna Fr
Nu har du antagit att alla hjulen sitter rakt under TP
okej så du menar att jag ska använda en annan d(längd)? typ nån av längderna från TP till däcken?
Kraften mg skapar motkrafter vid varje hjulpar. Dom beräknas på sedvanligt sätt med:
- Jämviktsekvation
- Momentekvation
ledsen att polletten aldrig trillar ner.
ja jag kan använda jämviktekvationerna för att få fram normalkrafterna men har jag nån användning av dem?

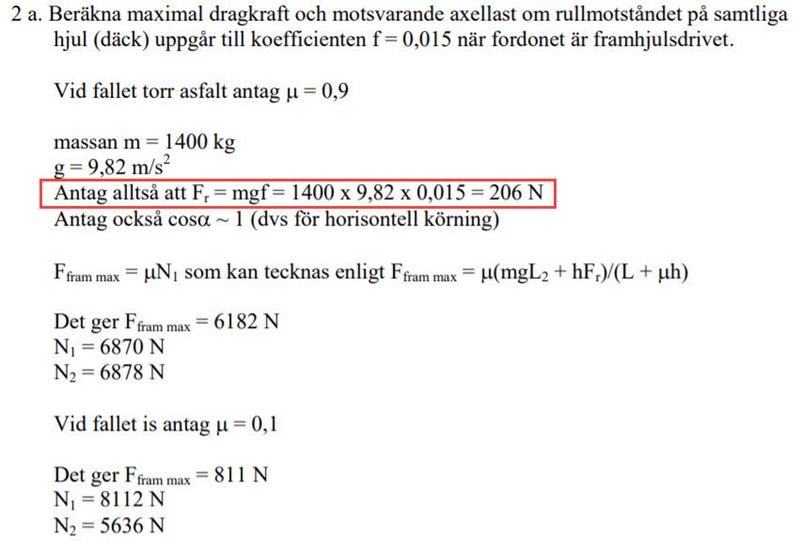

normalkrafterna eller axellasterna samt maxdragkraft för olika underlag beräknades i uppgiften innan och där antar man att Fr=mgf (se rödmarkerade texten på bilden nedan):
samma kraft anges som Fr i denna uppgifts facit så det jag saknar är en distans d(eller r) för att få Md som du själv sa:
Md = Fd*r
varifrån får jag r ifrån?
Det tycks vara riktigt att det spelar ingen roll om man får olika normalkrafter på resp. hjulpar. Summan av normalkrafterna bli ju "mg".
Däckdimensionen anges till 185/65R15 vilket jag får till en radie på
Md blir då ca 64Nm...lite närmare facit :-)
okej kan för det förtydligandet, jag förstår nu helt. lärarens uträkning lär diffa pga olika antal värdesiffror längs uträkningens gång.
uppskattar verkligen din hjälp, tack! :)
