Flödestätheten
Två raka parallella ledare är monterade vertikalt på en vägg. Avståndet mellan ledarna är 12 cm. Strömmen är 7,5 A i vardera ledaren, riktad uppåt i den vänstra ledaren och neråt i den högra. Bestäm den magnetiska flödestätheten till storlek och riktning.
a) i en punkt mitt emellan ledarna.
Men vad blir riktningen?
Vänster uppåt, höger nedåt.
Subtraherar jag dessa så tar de ut varandra?

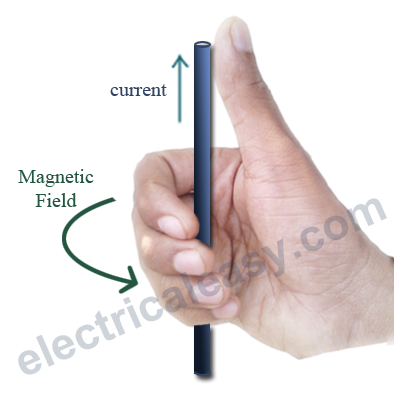

Om du tänker dig att du tar tag i ledningen som bilden visar, där strömmen flyter i tummens riktning så bildar magnetfältet "cirklar" runt ledaren i fingertopparnas riktning. I ditt fall kommer du upptäcka att ledarna båda ger ett bidrag som pekar in i pappret / väggen.
Nästa steg är att bestämma det totala flödet i en punkt mellan ledarna. Avståndet till varje ledare avgörs av var punkten befinner sig.
Jo men ena ledaren går strömmen uppåt och andra ledaren går strömmen neråt, så vad händer där mitt i mellan? :S
Du har räknat ut absolutbeloppet av bidraget från en av ledarna mitt emellan ledarna.
Det totala flödet är vektorsumman av bidragen från båda ledarna.
Om du använder skruvregeln ovan kan du räkna ut riktningen för varje enskilt bidrag och avgöra om flödeslinjerna förstärker eller försvagar varandra.

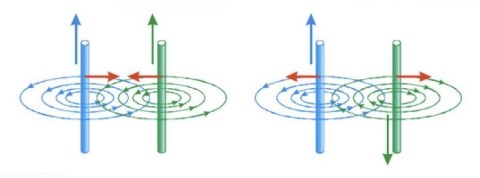

Denna bild kanske kan hjälpa dig, du har situationen till höger (bry dig inte om de röda pilarna, den indikerar kraften mellan ledarna).
Testa själv att rita en bild ovanifrån (från taket) där punkt indikerar att strömmen kommer mot dig och kryss indikerar att strömmen går bort från dig (jämför med en pilspets på väg mot dig och fjädrarna på pilen när den är på väg bort från dig). Rita in flödeslinjerna. Förstärker eller försvagar de varandra?
Jag tänker mig alltså en sådan här bild:
Ska du alltså addera eller subtrahera de enskilda bidragen för att få fram det totala flödet när du befinner dig mitt emellan ledarna?
jaa, men de förstärker varandra så de bör adderas.
