Flödestäthet och inducerad spänning
Förstår inte alls hur man ska motivera detta....
Inducerad spänning är pga att flödet i varje liten ruta förändras. Säg att det är 9 stycken rutor i slinga A. I varje ruta ändras flödet på ett så sätt att det induceras en spänning på 0.1 v. Strömmen går i riktning så att flödeslinjerna går i samma riktning som det tidigare magnetfältet.

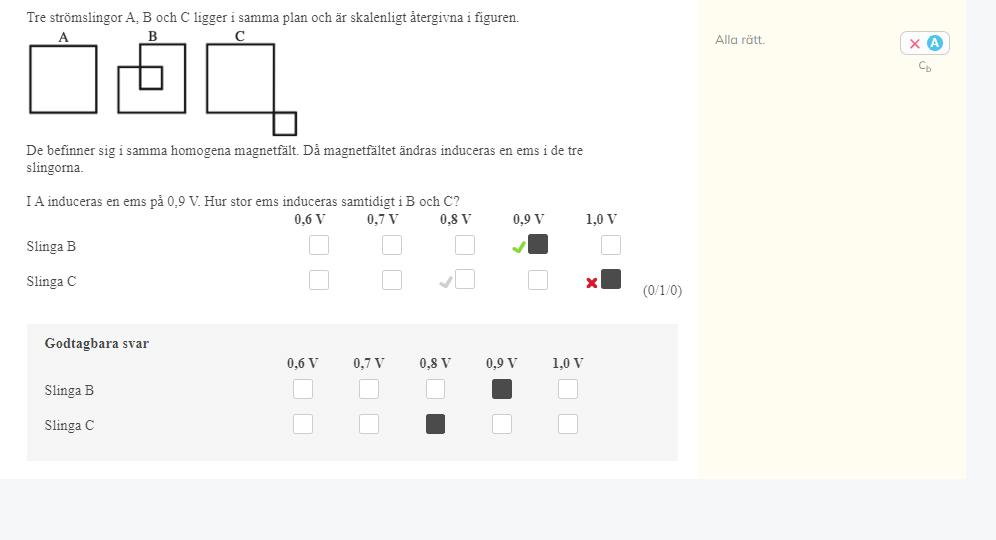

I figur 2 och figur 3 förstår jag inte hur jag ska motivera... aldrig sett en liknande uppgift
Tyckte jag kände igen den.
Kolla här:
https://www.pluggakuten.se/trad/inducerad-spanning-58/?#post-70ec7368-ca5d-4d4b-a6d7-b1000147767d
ThomasN skrev:Tyckte jag kände igen den.
Kolla här:
https://www.pluggakuten.se/trad/inducerad-spanning-58/?#post-70ec7368-ca5d-4d4b-a6d7-b1000147767d
jag förstår dock inte riktigt hur man bara kan dela upp arean på spänningen.
Jag tänker t.ex. att varje meter på strömslingan skapar ett magnetiskt flödestäthet. Men borde det ex inte blir mer magnetiskt flödestäthet vid kanterna på A varianten än i ex areaorna som bara får från en sida. Hur kan man bara dela upp spänningen på hela area?? Eller är detta bara en metod man ska lära sig?
Jag förstår att strömmen går medurs och att flödestätheten motverkar varandra i C medan de förstärker varandra i B men inte riktigt hur man bara kan förstå att det utifårn det förändras +- 0.1 V

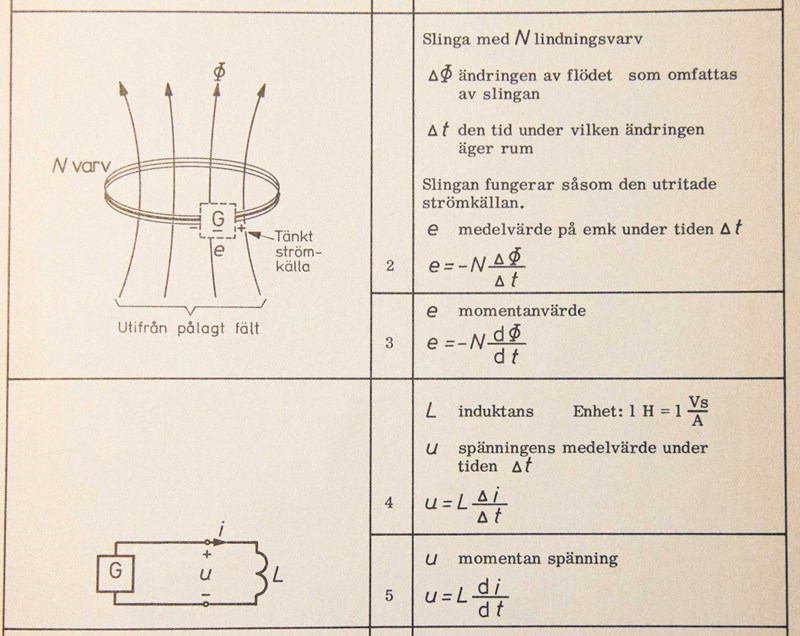

Det magnetiska flödet kommer utifrån, det är inte genererat av ström i slingorna. Det är också homogent. Det är alltså lika mycket överallt men det förändras över tid.
ThomasN skrev:Det magnetiska flödet kommer utifrån, det är inte genererat av ström i slingorna. Det är också homogent. Det är alltså lika mycket överallt men det förändras över tid.
jag försöker förstå men förstår inte riktigt.
ett konstant magnetfält över arean, villket medför ett specifikt flöde. Genom förändring av magnetfältet, säg att den minskar, induceras en spänning för att skapa en ström som sedan skapar ett magnetfält för att förstärka det ursprungliga magnetfältet. Den spänningen driver en ström i ledaren.
I det första exemplet går det därför att beräkna att strömmen skapar en förändring i flödet som motsvarar en inducerad spänning över hela (vet ej mellan vilka delar) på 0.9 v.
I andra exempelet skapar strömmen en förändring av flödet som är exakt likadant eftersom strömmen överallt förstärker det tidigare magnetfältet. Därför 0.9 v.
I tredje exemplet, över en areaenhet, induceras ett magnetfält som inte går i samma riktning som det ursprungliga magnetfältet. Det blir därför över totalt hela området ett lägre skillnad i magnetiskt flöde, än vad det annars blivit, det går förlorat på 1 areaenhet flöde och därför blir det 0.8 v. Stämmer detta??
Ström i en ledare skapar ett nytt magnetfält.
Det behöver inte flyta någon ström för att få en ems från en slinga. Man kan tänka det som ett pyttelitet avbrott på något ställe i slingan där vi mäter spänningen. Att följa hur strömmen skulle flyta gör det lättare att se om delslingorna samverkar eller motverkar varandra.
