sexlaxarienslaksax behöver inte mer hjälp
sexlaxarienslaksax 157 – Fd. Medlem
Postad: 26 jul 2018 16:32 Redigerad: 26 jul 2018 17:00

Flerdim | Avbildning

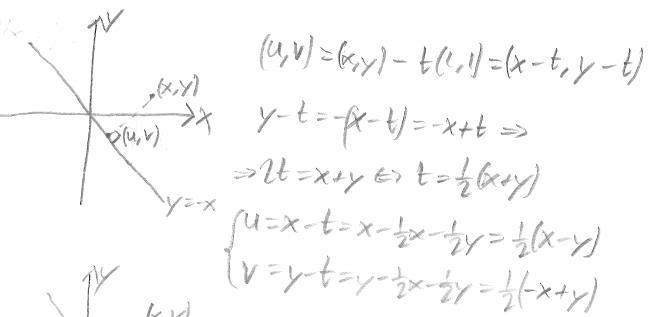

Jag försöker förstå lösningen till uppgiften:

Beskriv analytiskt följande avbildningar från R2R^2 till R2R^2

a) Vinkelrät projektion på linjen x+y=0x+y=0

Vad är det författaren försöker göra när han skriver y-t=-(x-t)y-t = -(x-t)? Är inte det fel för y=-xy = -x och y-t=-x-t=-(x+t)y-t = -x -t = -(x+t) och inte -(x-t)-(x-t)? Svaret stämmer överens med facit.

Albiki 5096 – Fd. Medlem
Postad: 26 jul 2018 20:03

Hej!

På vektorform kan din räta linje skrivas

    r(t)=vtr(t)=vt

där v=(1,-1)v=(1,-1) är en riktningsvektor och tt är ett reellt tal (en parameter); punkten (0,0) ligger på din linje och motsvaras av parametervärdet t=0t=0; punkten (-1,1) ligger också på din linje och motsvaras av parametervärdet t=-1t=-1

Vinkelrät projektion på din räta linje är samma sak som vinkelrät projektion på riktningsvektorn vv, vilket ges av skalärprodukt med vv.

sexlaxarienslaksax 157 – Fd. Medlem
Postad: 27 jul 2018 14:36

Jag förstår inte det sista stycket .Varför är det en skalärprodukt och vilken vektor ska jag projicera på min linje?

Smaragdalena 80504 – Avstängd
Postad: 27 jul 2018 14:51

Du har valt en punkt (x,y) som skall projiceras vinkelrätt på linjen x+y = 0. För din punkt (x,y) gäller det inte att y = -x, eftersom den inte ligger på linjen.

sexlaxarienslaksax 157 – Fd. Medlem
Postad: 27 jul 2018 15:36

Vi projicerar P=(x,y)P=(x,y) på linjens riktningsvektor L=(1,-1)L=(1,-1)



Projektionsformeln:

projLP = P ·L L2L = (x,y) ·(1,-1) (1,-1)2(1,-1) =  (x,y) ·(1*1+-1*-1) 22 = (x,y) ·22 =(x,y)

Det ser inte bra ut, jag tror att jag behöver fler tips.

Smaragdalena 80504 – Avstängd
Postad: 27 jul 2018 16:00 Redigerad: 27 jul 2018 16:33

Du vill projicera en punkt (x,y) vinkelrätt på linjen x+y = 0, d v s du vill hitta punkten (v,v) (u,v) med koordinaterna (t, -t) som är sådan att en rät linje genom punkterna (x,y) och (t,-t) har riktnigskoefficienten 1.

ΔyΔx=x-ty+t=1\frac{\Delta y}{\Delta x}= \frac{x-t}{y+t}=1, lös ut u = t tespektive v = -t.

sexlaxarienslaksax 157 – Fd. Medlem
Postad: 27 jul 2018 16:27

Vad är (t, - t) och (v, - v)?

Smaragdalena 80504 – Avstängd
Postad: 27 jul 2018 16:32

Det skall vara (t,-t) båda gångerna - jag skrev v från början och missade att ändra på båda ställena.

sexlaxarienslaksax 157 – Fd. Medlem
Postad: 27 jul 2018 19:05 Redigerad: 27 jul 2018 19:21

Ursäkta mig men jag är lite förrvirrad just nu. Kan vi ta det från början?

      Vi vill projicera en punkt P med koordinaterna (x,y) på en linje y=-xy=-x som vi vet har riktningskoefficienten (1,-1)(1,-1). Stämmer det?



Varför kan vi inte använda projektionsformeln för att beräkna projektionen av OP (dvs ortsvektorn (x-0,y-0)=(x,y)) på riktningsvektorn (1,-1)(1,-1) för det är väl det vi är ute efter, eller?


Försök 2.0:

Projektionen av OP på riktningsvektorn r ges av:
OP·r|r|2·r=(x,y)·(1,-1)|(1,-1)|2·(1,-1)=(x,y)·(1,-1)|(1,-1)|2·(1,-1)= \frac{ \overrightarrow{OP} \cdot \overrightarrow{r} }{ |\overrightarrow{r}|^2 } \cdot \overrightarrow{r} = \frac{ (x,y) \cdot (1,-1) }{ |(1,-1)|^2} \cdot (1,-1) = \frac{(x,y) \cdot (1,-1)}{|(1,-1)|^2} \cdot (1,-1) =

=(x,y)·(1,-1)·(1,-1)12+(-1)22=(x,y)·(1·1+(-1)·(-1))22=\frac{(x,y) \cdot (1,-1) \cdot (1,-1) }{ \sqrt{ 1^2+(-1)^2}^2} = \frac{ (x,y) \cdot (1 \cdot 1 + (-1) \cdot (-1) ) }{\sqrt{2}^2} =(x,y)·22=(x,y)= \frac{ (x,y) \cdot 2 }{2} = (x,y)



Varför blir det fel?

Smaragdalena 80504 – Avstängd
Postad: 27 jul 2018 20:13 Redigerad: 27 jul 2018 21:31

Första raden på försök 2.0 ser bra ut, men vad är det du sysslar med sedan? Du vill räkna ut uttrycket utanför parentesen (koefficienten för vektorn (1,-1)) så att du ver "hur långt man skall gå åt det hållet".

sexlaxarienslaksax 157 – Fd. Medlem
Postad: 27 jul 2018 20:23 Redigerad: 27 jul 2018 20:24

=(x,y)·(1,-1)·(1,-1)12+(-1)22=(x,y)·(1·1+(-1)·(-1))22=\frac{(x,y) \cdot (1,-1) \cdot (1,-1) }{ \sqrt{ 1^2+(-1)^2}^2} = \frac{ (x,y) \cdot (1 \cdot 1 + (-1) \cdot (-1) ) }{\sqrt{2}^2} =(x,y)·22=(x,y)= \frac{ (x,y) \cdot 2 }{2} = (x,y)

I täljaren beräknas skalärprodukt två gånger.

$$ (x,y) \cdot (1,-1) \cdot (1,-1) = $$

$$ (x,y) \cdot (1 \cdot 1 + (-1) \cdot (-1)) = (x,y) \cdot (2) $$

I nämnaren beräknas längden av riktningsvektorn.

|(1,-1)|2=12+(-1)22=2 |(1,-1)|^2 = \sqrt{ 1^2+(-1)^2}^2 = 2

Smaragdalena 80504 – Avstängd
Postad: 27 jul 2018 21:29

Nej. Du skriver ju själv OP·r|r|2·r \frac{ \overrightarrow{OP} \cdot \overrightarrow{r} }{ |\overrightarrow{r}|^2 } \cdot \overrightarrow{r}, alltså en (krånglig) konstant gånger en vektor. Du skall alltså beräkna den krångliga konstanten för att få den koefficient som multipliceras med vektorn (1,-1). Om du vill kan du räkna om det och få fram koordinaterna (u,v).  Du vill ju ha fram en funktion från r2r^2till r2r^2.

sexlaxarienslaksax 157 – Fd. Medlem
Postad: 29 jul 2018 12:43

Jättebra förklaring! Tack!
