Fleraxliga spänningstillstånd - Snittning i 3D
Hej,
Till denna uppgift (från en tidigare tenta) ska jag beräkna effektivspänningen till en rundstång, för att få ut komponenterna till denna beräkning, krävs komponenter i .
Dessa kan jag i sin tur beräkna ut om jag vet böjmomentet Mb och vridmomentet Mv. Vid detta steg är det jag fastnar på. Då figuren är i 3D (se bifogad figur) vill jag snitta och införa, resulterande kraft R, Mb och Mv. Sättet jag skulle utföra snittet och resterande moment och krafter är enligt följande (obs, då rundstången är i en 45 graders vinkel enligt figuren borde detta påverka snittningen, vet inte hur och skulle gärna vilja ha någon vägledning och tips gällande vinkeln.
Min primära ide är att: tänka att angreppspunkten är 2L ifrån infästningen och försumma den sneda stången?

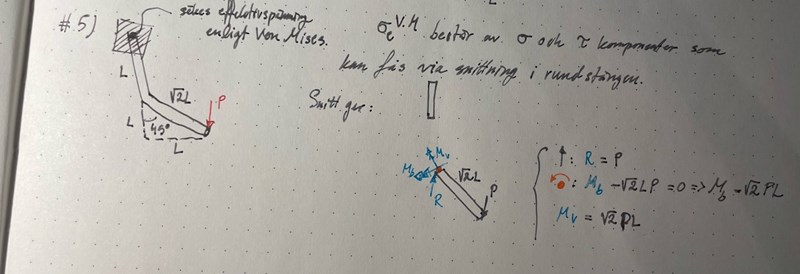

Hur långt jag kom på uppgiften med fel snittmetod

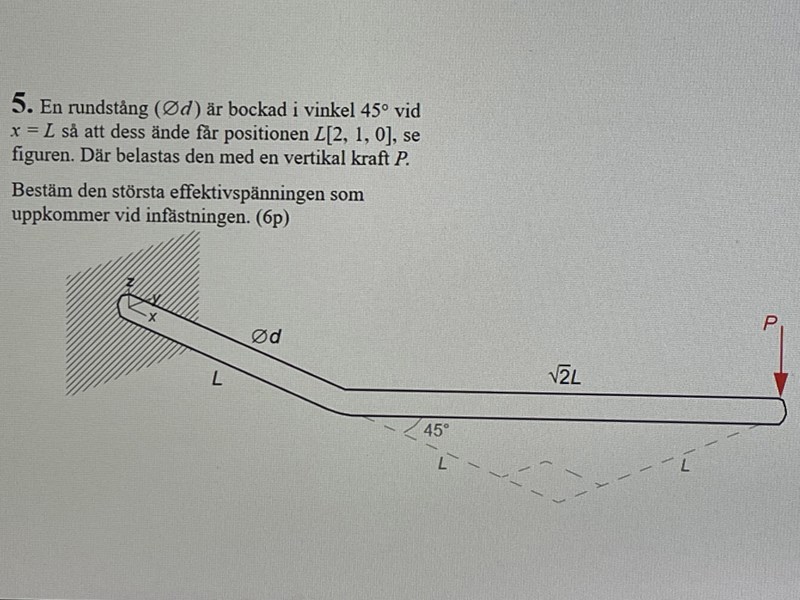

Uppgiftslydelsen:
Vad menar du med "fel"? Inget fel på din snittning. Andra saker som är fel. Kolla över dina hävarmar.
Förlåt,beskrev det otydligt, när jag pratar om mitt "fel", det är det precis det du påpekar om. Förstår inte vad hävarmen blir mellan angreppspunkten och infästningen.
En annan ide jag hade angående hävarmen är: hävarmen för vridmomentet måste vara L och inte sqrt(2)L som jag tidigare skrev då angreppspunten befinner sig precis då stången blir bockad, stämmer detta resonemang?
Hur jag nu ska tänka för hävarmen, gällande böjmomentet, har jag ingen klar tanke på hur jag ska ta mig till väga.
Tack för det snabba svaret!
student.frågor skrev:Förlåt,beskrev det otydligt, när jag pratar om mitt "fel", det är det precis det du påpekar om. Förstår inte vad hävarmen blir mellan angreppspunkten och infästningen.
En annan ide jag hade angående hävarmen är: hävarmen för vridmomentet måste vara L och inte sqrt(2)L som jag tidigare skrev då angreppspunten befinner sig precis då stången blir bockad, stämmer detta resonemang?
Yes. Det stämmer.
Hur jag nu ska tänka för hävarmen, gällande böjmomentet, har jag ingen klar tanke på hur jag ska ta mig till väga.
Tack för det snabba svaret!

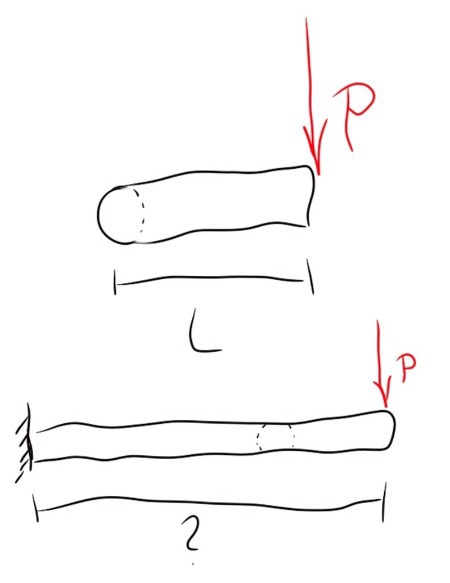

Enklaste sättet för att få fram de olika hävarmarna är att tänka att du tittar normalt till infästningen (normalt till vridningens vektor) eller normalt till böjvektorn. Om du ritar två sådana figurer snabbt kommer du nog se vad jag menar.
Tusen tack för svaret! Förstår hur jag ska lösa problemet nu.
