Ulrika1928 68
Postad: 23 okt 20:36 Redigerad: 23 okt 20:40

Fjädrar

Hej

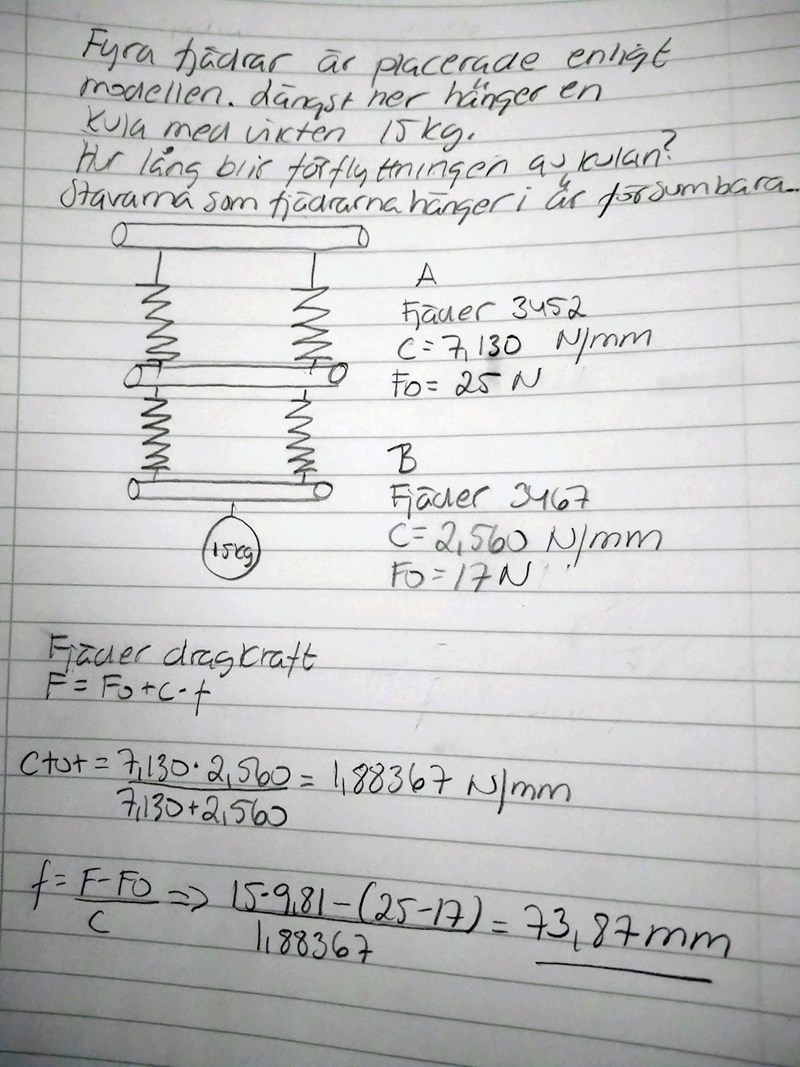

Jag har en uppgift som antagligen inte är rätt angivet svar? Har inte fått med serie eller parallella kopplingar? Finns det någon vägledning?

Du ser ut att vara på rätt väg, men som du själv säger så har du inte räknat klart.

Som jag tolkar figuren så är det två parallellkopplade fjädrar av typen A, som är seriekopplade med två parallellkopplade fjädrar av typen B.

Jag skulle räkna ut en ersättningsfjäder A med ett CA och ett F0A. Sedan samma sak för B.

Sedan seriekopplar jag dessa till en fjäder AB som jag hänger klotet i.

Givet att min tolkning av uppgiften är korrekt förstås.
