Soderstrom behöver inte mer hjälp
Soderstrom 2768
Postad: 30 okt 2023 14:47 Redigerad: 30 okt 2023 14:49

Filter Transfer function

Fick nu lite feedback på mitt arbete och måste komplettera det!

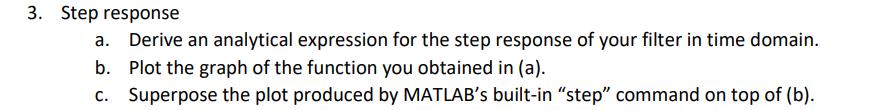

Uppgift 3:



a. får jag jag y(t)=1-e-50t(cos(23103t)-12032sin(23103t))y(t)=1-e^{-50t}(cos(\sqrt{\frac{2}{3}}10^3t)-\frac{1}{20}\sqrt{\frac{3}{2}}sin(\sqrt{\frac{2}{3}}10^3t)).

För b ochfår jag följande plott med dess kod:

Kod C=40e-6;
R=250;
L=37.5e-3;
num = [L R];
den = [L.*C.*R, L, R];
F = tf(num, den);
t = linspace(0,2,100);
y=1-exp(-50.*t).*(cos(sqrt(2/3).*10^3.*t)-(1/20).*sqrt(3/2).* sin(sqrt(2/3).*10^3.*t));
plot(t,y,'or')
hold on
step(F)

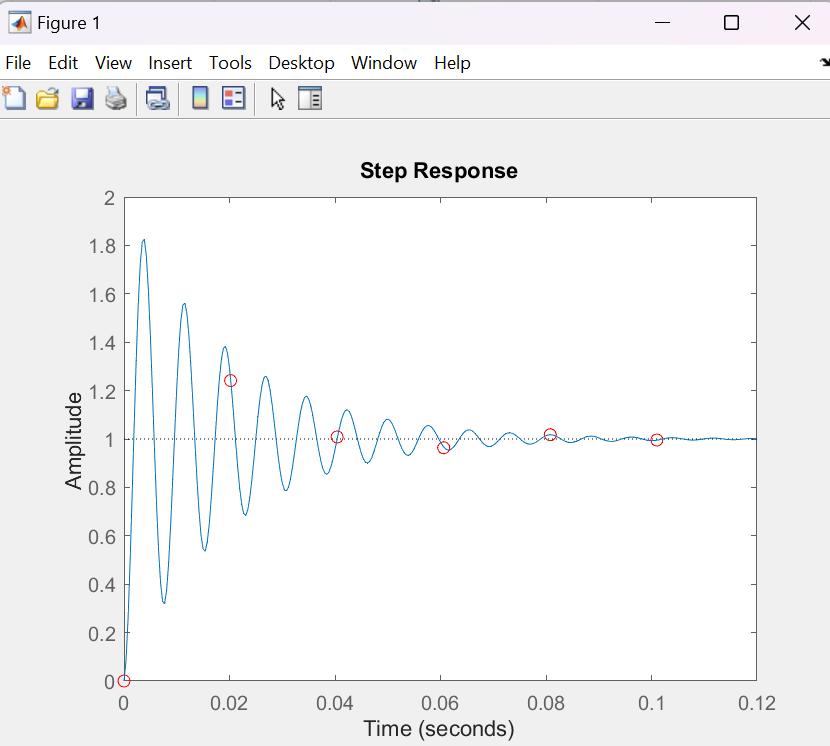

Plott



Är det rätt?

Jan Ragnar 1893
Postad: 31 okt 2023 15:17

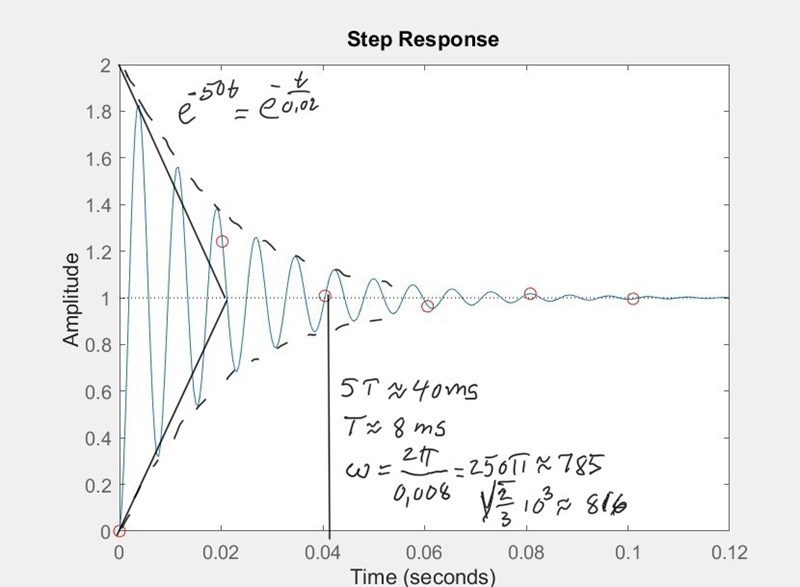

Beräkningen är densamma som tidigare.
Plotdiagrammet verkar bra.

Soderstrom 2768
Postad: 31 okt 2023 15:41 Redigerad: 31 okt 2023 15:42

OK!
Sen har jag uppgift 5:

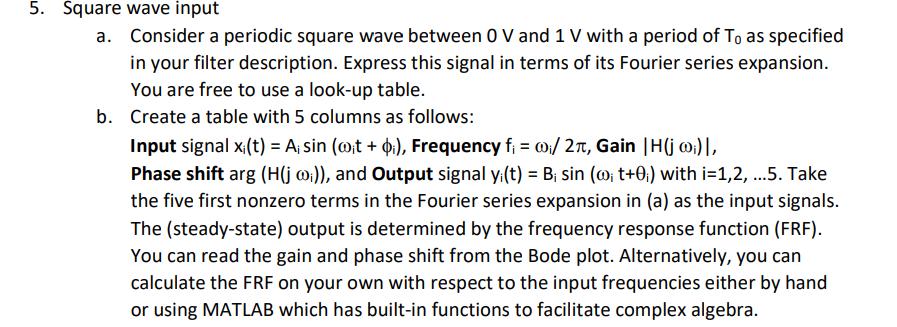

Uppgift 5

På uppgift 5 har jag kommit fram till följande resultat (Bekräfta gärna om de är rätt).

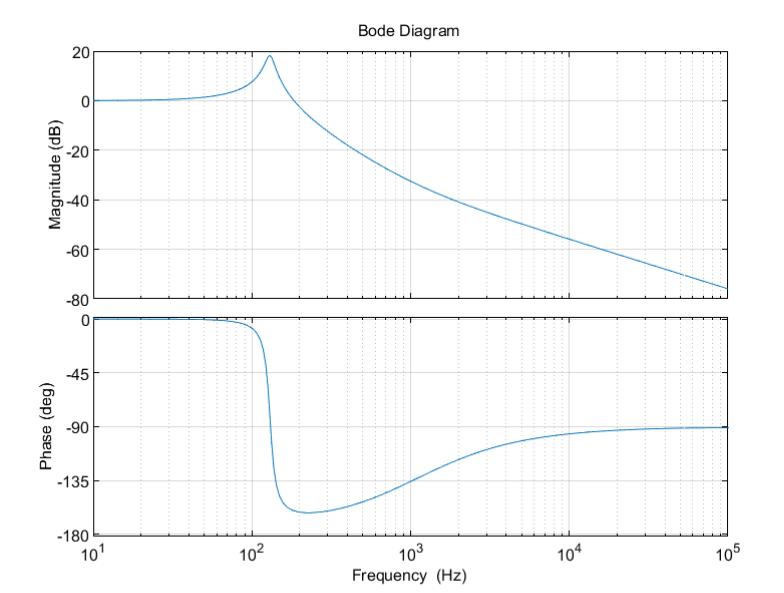

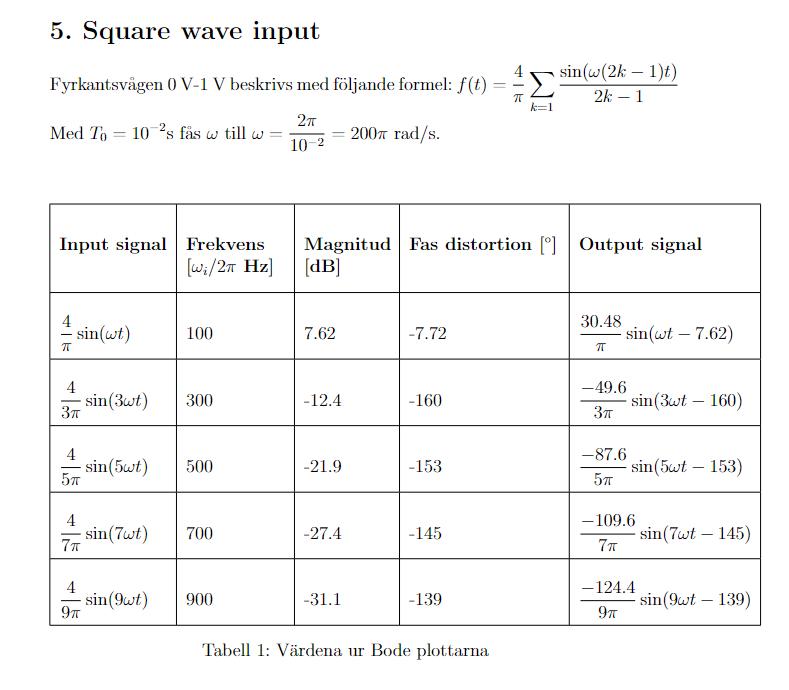

 Bode plottarna och svar till uppgift 5
Soderstrom 2768
Postad: 4 nov 2023 12:34

Bump:(

Jan Ragnar 1893

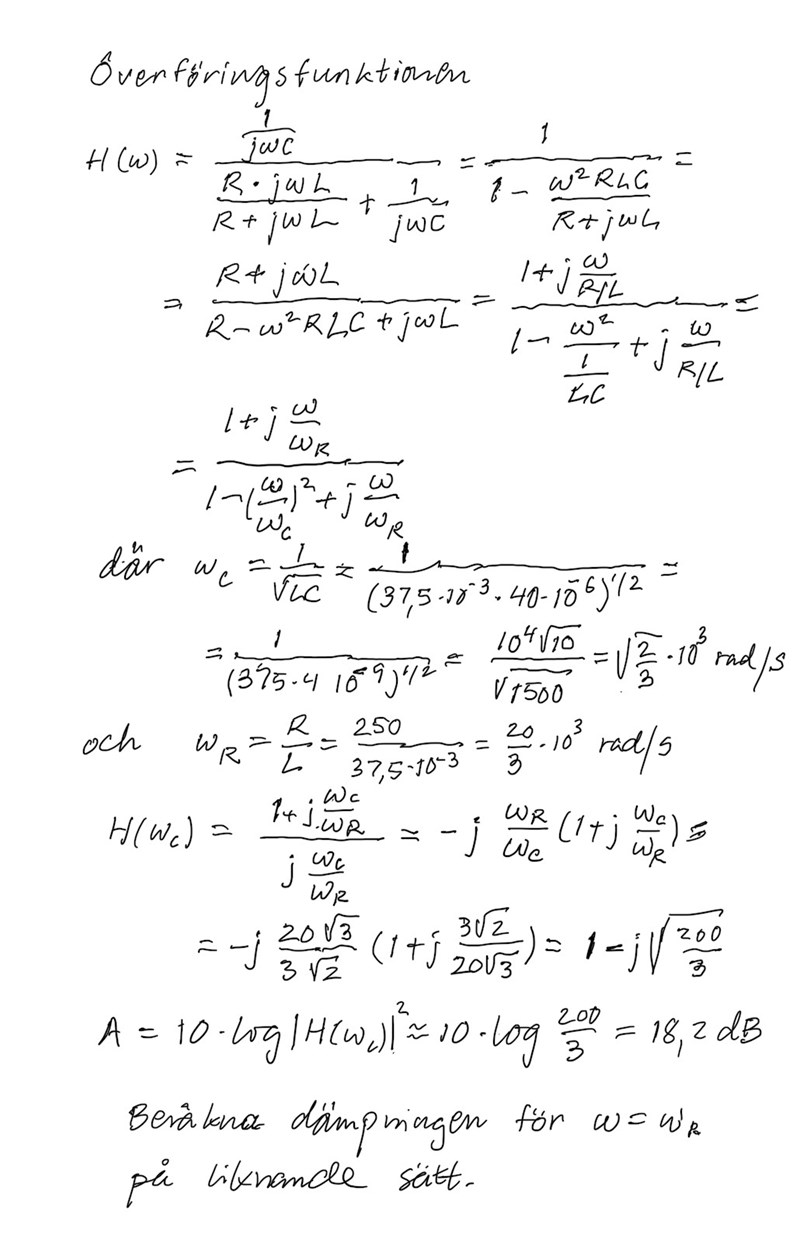

Postad: 5 nov 2023 09:30

Soderstrom 2768
Postad: 5 nov 2023 13:53

Men borde inte AA variera flr olika inputs?

Jan Ragnar 1893
Postad: 5 nov 2023 20:35

Då får du fixa det själv eller ta hjälp av någon annan.

Soderstrom 2768
Postad: 10 nov 2023 17:25

Löste sig utmärkt. Tack för hjälpen!
