Postad: 3 sep 2021 08:40

Figuren visar en strömkrets. Rita motsvarande kopplingsschema.

Hej! Jag har problem med den här uppgiften.

Jag tänker såhär: Det står i läroboken att voltmetern måste ha stor resistans, så att så lite ström som möjligt passerar igenom den. Därför ritade jag motståndet framför voltmetern.

Sen tänkte jag att voltmetern alltid ska vara kopplad pararellt med lampan. Så då ritade jag den pararellt med lampan.

Om jag har förstått saken rätt ska ampermetren ha liten resistans, så därför ritade jag inte motståndet framför den.



Men mitt kopplinschema blir inte rätt.
Skulle jag kunna få lite hjälp med hur jag ska tänka? Tack.

Yngve 40279 – Livehjälpare
Postad: 3 sep 2021 09:09 Redigerad: 3 sep 2021 10:04

Du har i princip kopplingsschemat klart i den givna bilden.

Låt de svarta ledningarna vara som de är.

Byt bara ut bilderna av batteri, lampa mm mot motsvarande symboler.

Om du vill: "Räta ut" ledningstrådarna så att de blir raka.

Visa din bild.

Ellinor 253
Postad: 3 sep 2021 12:09

Hej

tack för svar. Här är mitt försök.

jag har försökt ”räta ut” sladdarna på tidigare bilder som jag suddat, men det går inte ihop för mig, förstår inte hur jag ska tänka för att räta ut dom.

Yngve 40279 – Livehjälpare
Postad: 4 sep 2021 08:57 Redigerad: 4 sep 2021 08:58

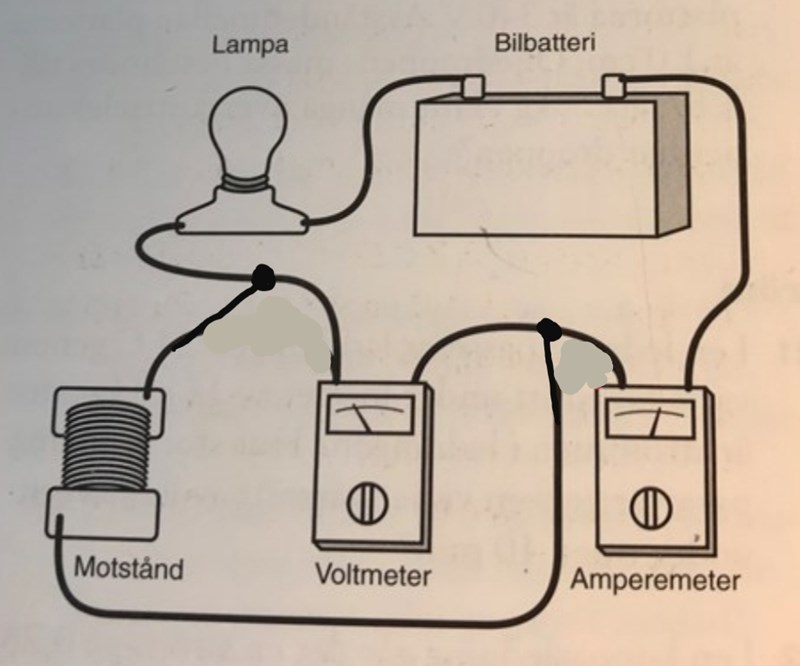

Är du med på att följande koppling är elektriskt identisk med ursprungskopplingen?

Ellinor 253
Postad: 5 sep 2021 07:59 Redigerad: 5 sep 2021 08:00

Ja, jag tror det!

Ellinor 253
Postad: 5 sep 2021 08:02

Det ska se ut så här när man rätat ut sladdarna

Yngve 40279 – Livehjälpare
Postad: 5 sep 2021 08:18
Ellinor skrev:

Ja, jag tror det!

Bra. Använd nu denna ändrade bil och byt ut bilderna mot motsvarande symboler.

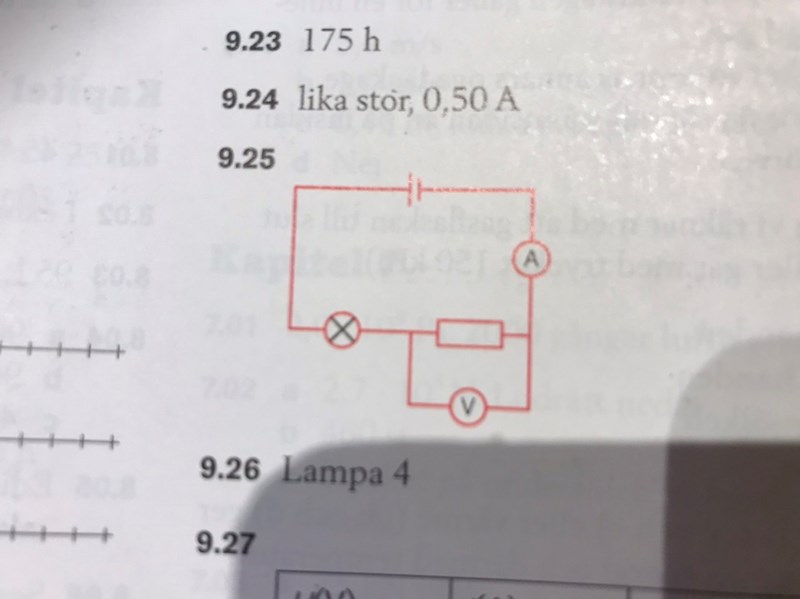

Då blir din krets likadan som den i facit.

Ellinor 253
Postad: 6 sep 2021 13:39 Redigerad: 6 sep 2021 13:39

Ok, Tack för hjälpen!
