Figuren nedan föreställer en spole och en stavmagnet
Figuren nedan föreställer en spole och en stavmagnet.
Rita i figuren strömriktningen i kretsen när magneten förflyttas åt höger
och motivera ditt svar.
.jpg?width=800&upscale=false)
Denna förklaring finns i facit:
Stavmagnetens B-fält är riktat åt vänster. De magnetiska flödeslinjerna går ut från
magnetens nordpol och går in i magnetens sydpol. Då magneten förflyttas åt höger
försvagas det åt vänster riktade magnetiska fältet genom spolen. I enlighet med Lenz'
lag går då en induktionsström genom spolen som har en sådan riktning att den
motverkar flödesändringen genom spolen. Induktionsströmmen skapar således ett
magnetfält riktat åt vänster. Högerhandsregeln ger strömriktningen genom spolen.
Strömmen går åt vänster i den nedre delen av kretsen.
Hur kan det gå ett magnetfält igenom spolen? Vad motiverar att det skulle bildas ett magnetisk fält igenom spolen? Det är iallafall när Lenz lag blandas in som jag tappar greppet. Varför går induktionsströmmen åt vänster? Det är väl samma riktning som flödeslinjerna isåfall?

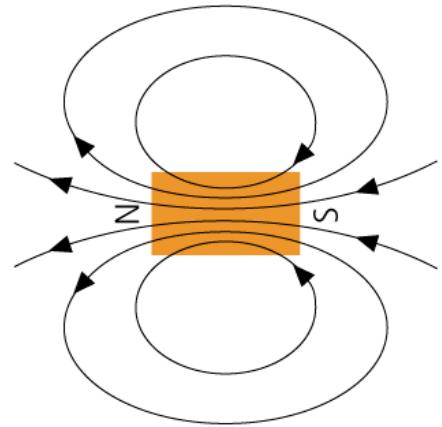

Förklarar figuren nedan din fråga? Magnetfältlinjerna är som tätast inuti stavmagneten, och eftersom stavmagneten befinner sig inuti spolen så skapar stavmagneten ett magnetfält inuti spolen.
JohanF skrev:Förklarar figuren nedan din fråga? Magnetfältlinjerna är som tätast inuti stavmagneten, och eftersom stavmagneten befinner sig inuti spolen så skapar stavmagneten ett magnetfält inuti spolen.
Kommer stavmagneten befinna sig i spolen? Den förflyttade ju sig till höger?
En del av magnetfältet från stavmagneten går igenom spolen även om magneten är till höger om den. Om den sedan flyttas längre och längre åt höger så kommer mindre mindre av fältet att gå genom spolen.
ThomasN skrev:En del av magnetfältet från stavmagneten går igenom spolen även om magneten är till höger om den. Om den sedan flyttas längre och längre åt höger så kommer mindre mindre av fältet att gå genom spolen.
Ok och hur kan man då dra slutsatsen att strömmen kommer gå i vänster i den nedre delen av kretsen?
swaggerdabber44 skrev:ThomasN skrev:En del av magnetfältet från stavmagneten går igenom spolen även om magneten är till höger om den. Om den sedan flyttas längre och längre åt höger så kommer mindre mindre av fältet att gå genom spolen.
Ok och hur kan man då dra slutsatsen att strömmen kommer gå i vänster i den nedre delen av kretsen?
Du skrev svaret från facit, och fetat svaret på din fråga:
Stavmagnetens B-fält är riktat åt vänster. De magnetiska flödeslinjerna går ut från
magnetens nordpol och går in i magnetens sydpol. Då magneten förflyttas åt höger
försvagas det åt vänster riktade magnetiska fältet genom spolen. I enlighet med Lenz'
lag går då en induktionsström genom spolen som har en sådan riktning att den
motverkar flödesändringen genom spolen. Induktionsströmmen skapar således ett
magnetfält riktat åt vänster. Högerhandsregeln ger strömriktningen genom spolen.
Strömmen går åt vänster i den nedre delen av kretsen.
