Felträdsanalys, Betingad sannolikhet.

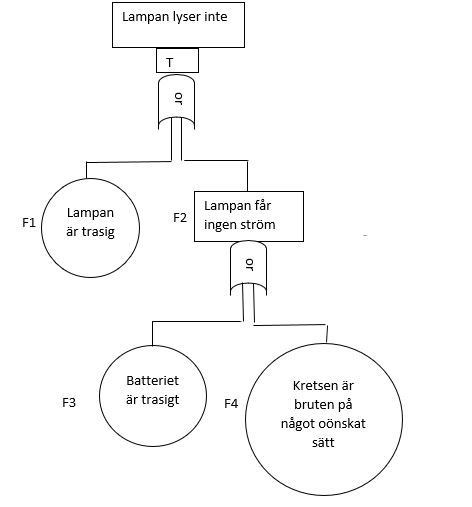

Så detta är det ursprungliga felträdet. sannolikheten för topphändelsen blir P=P(F1)+P(F2)=P(F1)+P((F3)+P(F4)).

Batteriet visar sig sedan vara felkopplat så att F3 och F4 inte längre är oförenliga. F1 och F4 kan fortfarande ske enskilt. Men vi får en tillagd sannolikhet för P(F4|F3). Hur förändrar sig uttrycket och kretsen?

Jag tänker mig att det måste läggas till en OR gate efter F3 då dels kretsen kan vara bruten pga att batteriet är trasigt eller för att den är bruten...
