solaris 238 – Fd. Medlem
Postad: 2 jan 2020 16:36

Fel tecken på strömmen vid KVL

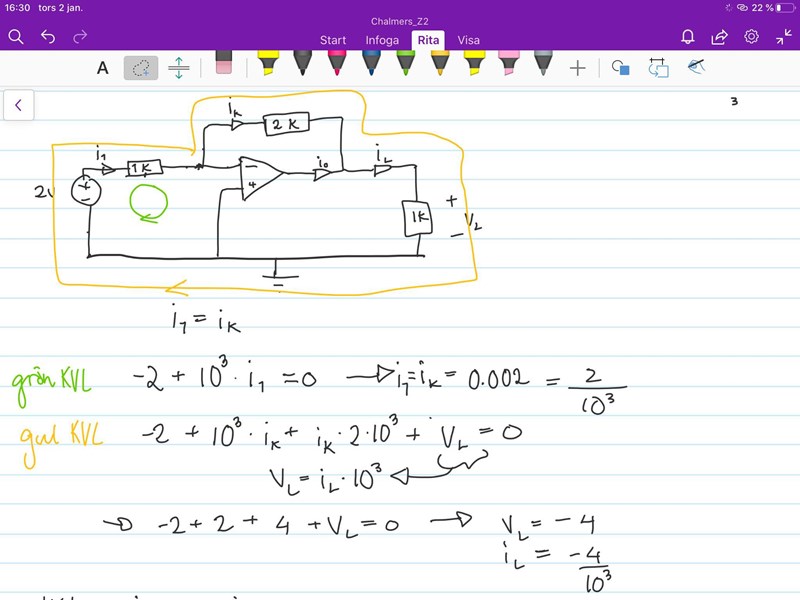

Hej jag har en uppgift som jag försökt lösa men får fel tecken på i(k) som istället ska vara -2mA. Jag har ritat upp kretsen nedan. Men alla mina andra värden värkar vara korrekta.
Kan ni hjälpa mig förstå varför jag har fått fel?

PeBo 540
Postad: 2 jan 2020 17:00

För mig känns det som att alla tecken är fel -- är det inte så att (för den gröna slingan) du  börjar med att gå upp 2 volt när du går genom spänningskällan, så du har för gröna loopen (med allt räknat i milliampere och kiloohm och volt): 2-i1=0, och för gula: 2-i1-2ik-iL=0. Så fort du går med strömmen genom ett motstånd så faller potentialen, dvs du har en negativ spänning där, så du bör få VL med negativt tecken med den definition av riktningen på strömmen iL du har valt.

Du kan också se det som att med dina definitioner så är VLgiven samma tecken som de 2V som driver kretsen, så du har liksom definierat den negativ.

Affe Jkpg 6630
Postad: 3 jan 2020 11:27

Ett tips från elektronik-konstruktören är att man kan välja mellan två tripletter av enheter, beroende på hur uppgiften ser ut:

1: V, A, Ω2: V, mA, kΩ

Spänningen mellan "-" och "+" på operations-förstärkaren är nära noll. Eftersom "+" är jordad beskrivs "-" vara en virtuell jord. Om man då utgår från "-" när man gör sin KVL, får man:

0+1i1=2...(mot strömmen)0-2ik=VL...(med strömmen)ik=i1=2mA...(hög impedans in i "-")VL=-2*2=-4V
