Praktisk ellära, faskompensering
Hej!
Denna uppgift har jag suttit med i flera timmar och förstår inte hur jag går vidare.
Två spolar är parallellkopplade.
Spole 1 R1 =30ohm och L1=80mH
Spole 2 R2=40ohm och L2= 150mH
de ansluts till 230V, 50Hz
Spole 1;
IR1: 4,51A
IL1: 3,77A
Spole 2:
IR2: 2,4A
IL2: 2,84A
I kretsen ansluter man en kondensator parallellt med de övriga belastningarna. kondensatorn är på 60 microfarad.
Beräkna efter anslutningen av kondensatorn:
Den nya strömmen
Effektfaktorn
Reaktiv effekt
Jag förstår att jag ska räkna ut en kapacitiv reaktans och använda det för att räkna ut det nya värdet.
Jag har använt mig av formeln 1/(2 x pi x f x C) för att räkna ut den kapacitiva reaktansen.
dvs 1/(2 x pi x 50 x 0.00006) vilket ger reaktansen 53ohm, men sen är jag fast!
Vad börjar jag med härnäst? Jag har försökt göra en impedanstriangel av värdena ovanför för att lista ut det nya effektvärdet men hur jag än gör blir det fel.
Vore jätte tacksam för hjälp då jag suttit med denna i flera timmar!
mvh
Du ska addera strömmarna som vektorer. Något i denna stilen:

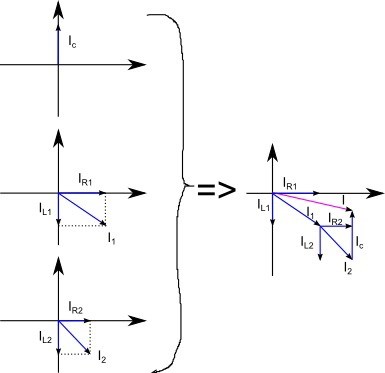

Hoppas det inte blev för grötigt till höger. Den lila pilen, I, är den totala strömmen.
Jag kunde inte förstår hur ska addera strömmarna? Vilken lag ska änvanda
Alla tre komponenterna (de två spolarna och kondensatorn) är parallellkopplade, det innebär att totala strömmen är summan av de tre strömmarna.
Dessa tre växelströmmar är fasförskjutna i förhållande varandra och det kan man visa grafiskt,(fasförskjutningen är vinkeln mellan strömmen (I1, I2 eller Ic) och x-axeln. Vinkeln motsvarar hur många grader av en hel period som förskjutningen är.
För att addera strömmarna så adderar man först de tre strömmarnas komposanter i x-led respektive y-led. Då får man totalströmmens x- och y-komposanter och man kan räkna ut storleken på totalströmmen I med Phytagoras sats och fasförskjutningen med trigonometri.
Effektfaktorn är ju sedan cos(phi) där phi är vinkeln mellan I och x-axeln.
Hej
Jag har försökt men det gick inte bra .
Jag har inte Ic .
Jag behöver lag att jobba på. För att lösa detta.
Ic går att räkna ut:
C=Farad men C i uppgiften står det mikroFarad så då bör det väl stå i uppställningen 0,00006? Alltså:
IC/2×pi×50×0,00006?
Sorry:
230/2×pi×50×0,00006?
