fasdiagram

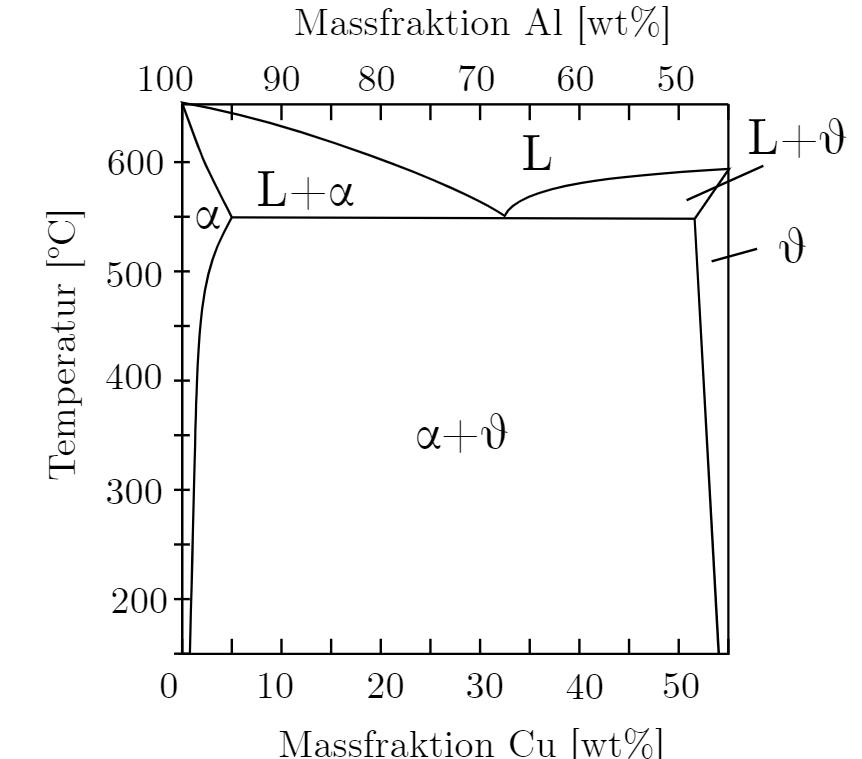

Jag ska beskriva den förväntade mikrostrukturen vid 200 grader som bildas genom jämviktstelning, dvs under långsam avsvalning, för en aluminium kopparlegering med 3 wt% och 10 wt% koppar. Man ska använda följande fasdiagram:

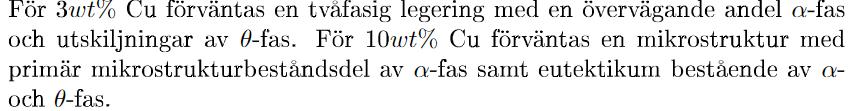

Facit:
Hur tänker dom?
Vet du hur man löser en sån här typ av uppgift? Man brukar göra en s.k. isopletalstudie (isoplethal study) där man drar en lodrät linje vid kompositionen i fråga. Sedan följer man denna linje från liquidusfasen ner till sluttemperaturen (200 grader). Man kommer då att korsa ett antal faser och mängden av respektive fas (och deras komposition) får man genom att dra en vinkelrät horisontell linje och använda hävstångsregeln:
Teraeagle skrev:Vet du hur man löser en sån här typ av uppgift? Man brukar göra en s.k. isopletalstudie (isoplethal study) där man drar en lodrät linje vid kompositionen i fråga. Sedan följer man denna linje från liquidusfasen ner till sluttemperaturen (200 grader). Man kommer då att korsa ett antal faser och mängden av respektive fas (och deras komposition) får man genom att dra en vinkelrät horisontell linje och använda hävstångsregeln:
Tack för svaret. Men jag vet inte riktigt hur facit säger att en theta-fas fälls ut. Var kommer theta-fasen ifrån? För den finns ju inte i fasdiagrammet från början. Dessutom hur kommer man fram till att det blir eutektikum av alfa och theta för den genomgår en eutektisk fasövergång vid ca 35% och inte 10 eller 3 % som det står i uppgiften.
Det är nog thetafasen som är markerad i diagrammet, tillsammans med liquidus och alfafasen.
Om du drar en lodrät linje vid 10% Cu så har du bara smälta vid strax under 650 grader. Om du sedan följer linjen nedåt i temperatur så börjar alfafas kristallisera ut vid typ 625 grader. Denna alfafas består bara av ett fåtal procent Cu men kristallerna som fälls ut blir allt mer Cu-rika ju längre nedkylningen pågår. När man kommer till 550 grader har man fått en blandning av alfafas och en eutektisk fas. Hävståndsregeln ger att det främst handlar om alfafas med mindre mängder eutektisk fas.
Teraeagle skrev:Det är nog thetafasen som är markerad i diagrammet, tillsammans med liquidus och alfafasen.
Om du drar en lodrät linje vid 10% Cu så har du bara smälta vid strax under 650 grader. Om du sedan följer linjen nedåt i temperatur så börjar alfafas kristallisera ut vid typ 625 grader. Denna alfafas består bara av ett fåtal procent Cu men kristallerna som fälls ut blir allt mer Cu-rika ju längre nedkylningen pågår. När man kommer till 550 grader har man fått en blandning av alfafas och en eutektisk fas. Hävståndsregeln ger att det främst handlar om alfafas med mindre mängder eutektisk fas.
Aha! Tack nu fattar jag! :)
