Fackverk

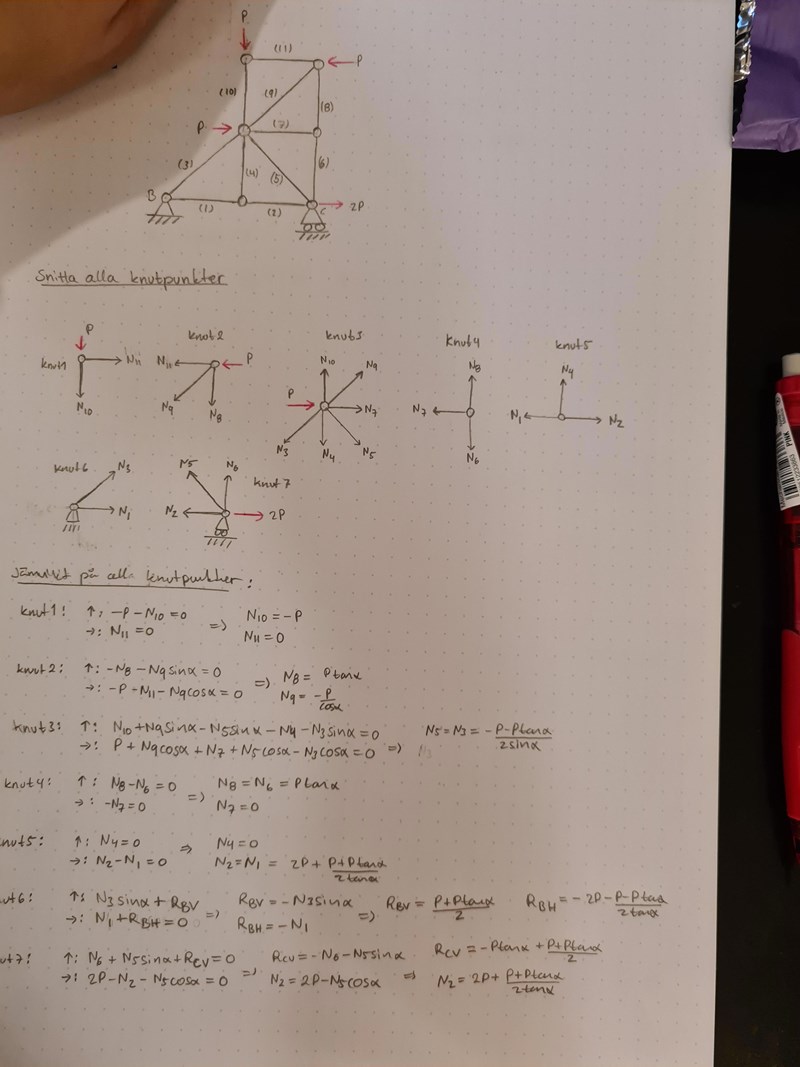

Nästan perfekt. Det enda felet jag ser är R_BH.

Med det menar sannolikt Macilaci att värdet är rätt men din uppställning var fel:

$R_{BH} = -2P -\dfrac{P-P\tan\alpha}{2\tan\alpha}$

Detta uttryck implicerar att om $\alpha = 45^{\circ}$ så har du $R_{BH} = -2P$ vilket är fel. Det korrekta är alltså att ha ett plustecken mellan termerna i täljaren:

$R_{BH} = -2P -\dfrac{P+P\tan\alpha}{2\tan\alpha}$

Jag tror att AstridG menade  $-2P +\frac{-P-P\tan \alpha }{2\tan \alpha }$, bara skrev det lite konstigt.

Men på knut6 har hen glömt den horisontella komposanten av N₃ och så blev R_BH = -N₁ i stället för $-N_1-N_3\cos \alpha$

Och R_BH ska vara -2P

Macilaci skrev:

Jag tror att AstridG menade  $-2P +\frac{-P-P\tan \alpha }{2\tan \alpha }$, bara skrev det lite konstigt.

Men på knut6 har hen glömt den horisontella komposanten av N₃ och så blev R_BH = -N₁ i stället för $-N_1-N_3\cos \alpha$

Och R_BH ska vara -2P

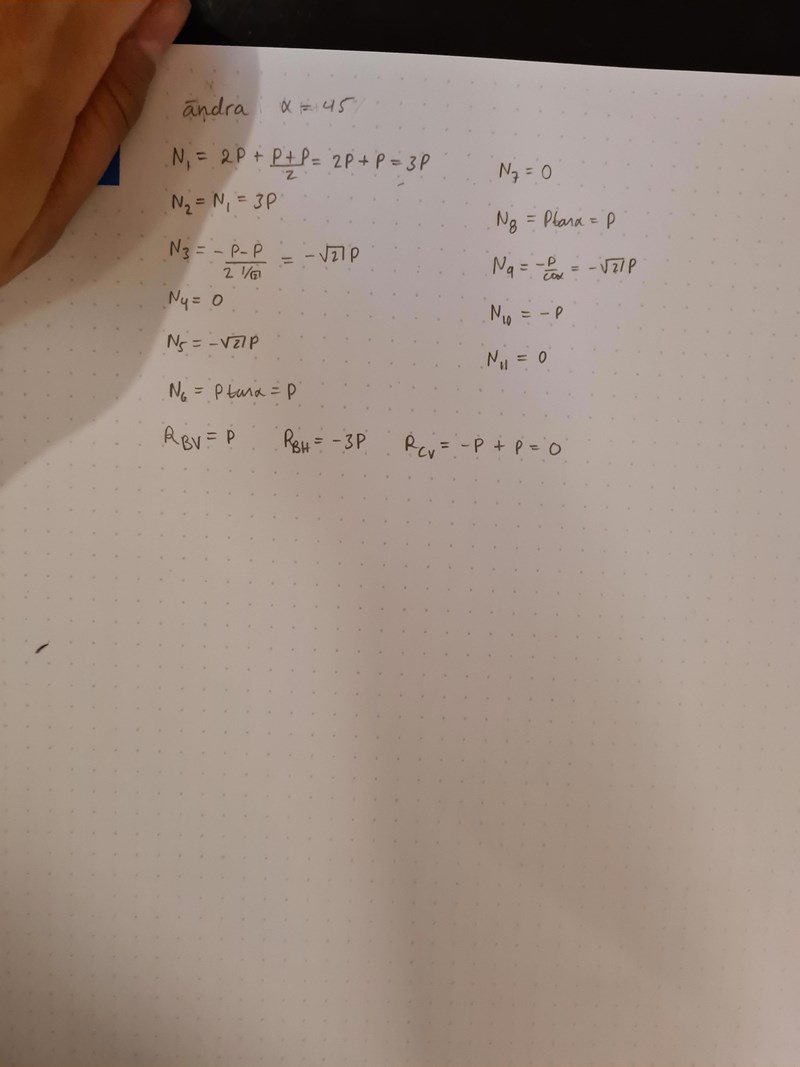

Jag ser det nu att jag glömde ange N3cosa då får jag -2P i RBH, tack ^^

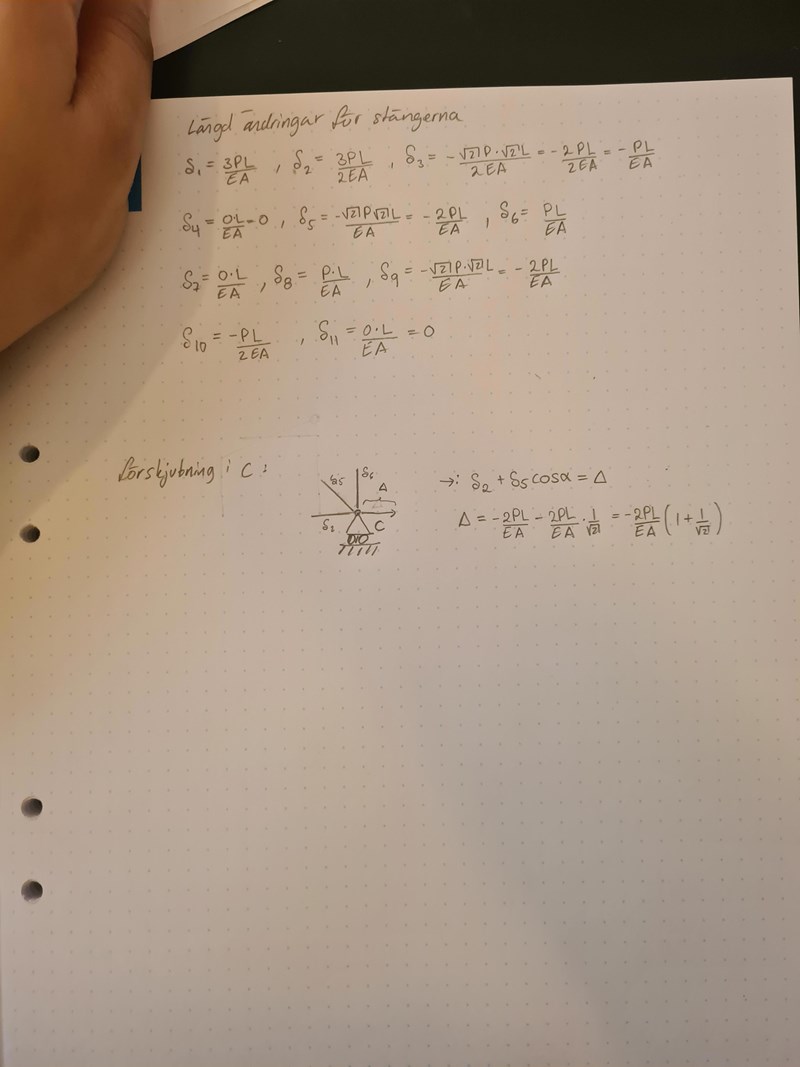

Behöver hjälp med samma uppgift, ska bestämma förskjutning i horisontellt på C. Eftersom de har hjul så de går bara flytta på horisontellt. Vet inte riktigt hur ska få fram i längden på i C medans man har 11 olika längder

Tillägg: 12 sep 2021 14:50

jag insåg att de kanske räcker med längdändring 1 och 2, eftersom de går inte förändrar mer i horisontellt... Tänkte lite för svårt... svaret bör vara 6PL/EA. Jag glömde även visa bild på hur tjocka är stängerna.

I det här fallet, ja. Det du normalt gör är att du anbringar en virtuell kraft i punkten med riktningen du vill beräkna förskjutningen i. Med denna virtuella kraft beräknar du de virtuella spänningarna i varje stång. Summan av förskjutningarna kan då sedan användas för att bestämma totala förskjutningen. Du kan läsa mer här:

Trusses, Virtual Work Method

Med denna metod och en godtycklig horisontell kraft till höger i knut 7 kommer du få att alla spänningar i alla stänger utom 1 och 2 är lika med noll. Därmed är enbart förskjutningarna i stänger 1 och 2 relevanta.
